원래 장소:
중국
브랜드 이름:
HONPINE
모델 번호:
PH150DS

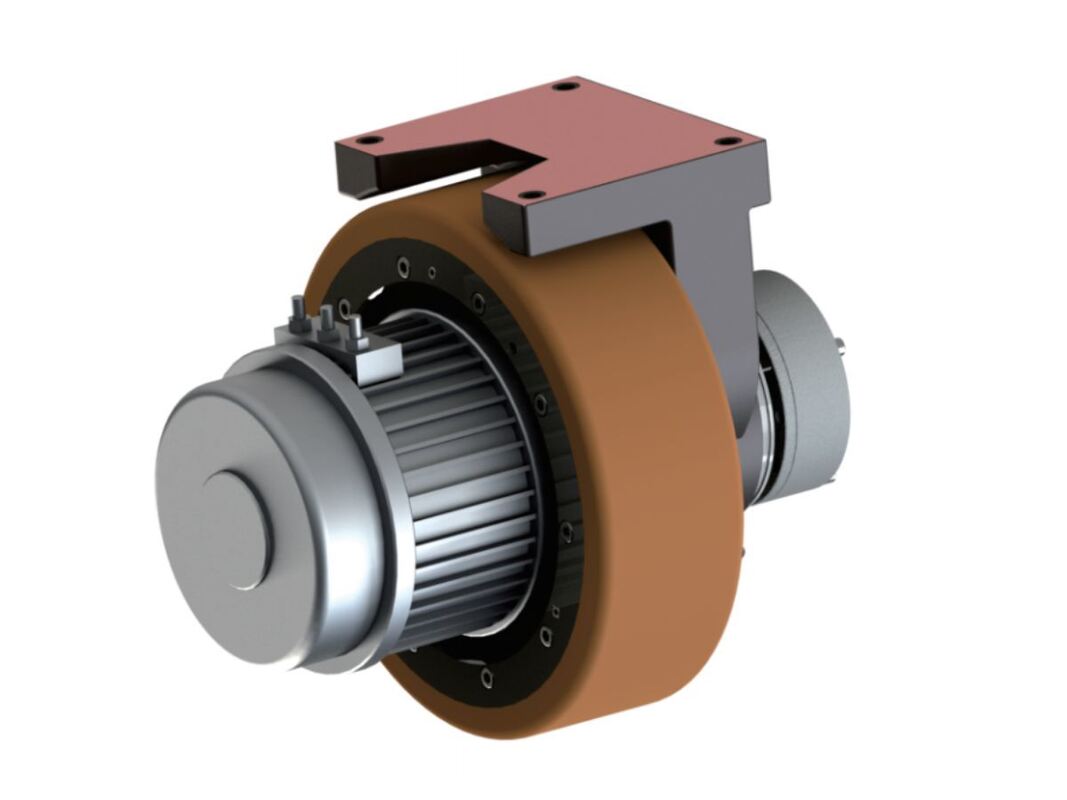

수평 구동 휠은 견인 모터가 휠 자체에 수평으로 배치되는 통합된 메카트로닉 시스템입니다. 이 시스템은 견인 모터를 속도 피드백 장치, 감속 변속기, 제동 시스템, 지지 구조 및 고무 코팅 휠과 같은 구성 요소와 결합합니다. 주요 장점으로는 컴팩트한 설치 높이, 뛰어난 정밀도, 경량 구조, 상당한 하중 지지 능력, 높은 토크 출력, 빠른 작동, 안정적인 성능, 긴 내구성, 간단한 설치 및 쉬운 유지 관리가 있습니다.
모듈식 구조
수평 구동 휠은 구동 모터, 인코더, 감속 기어박스, 브레이크, 휠 어셈블리 및 지지 프레임워크를 간소화된 모듈식 장치로 결합합니다. 이 구성은 외부 커플링, 벨트 및 체인과 같은 중간 변속 요소를 최소화하여 전반적인 신뢰성과 효율성을 향상시킵니다.
안전하고 신뢰할 수 있음
완전 차폐된 360° 설계를 통해 시스템은 강력한 간섭 저항을 제공하여 데이터 손실에 대한 걱정 없이 안정적인 신호 전송을 보장합니다. 또한 이 제품은 CE 및 IEC 인증을 포함하여 EU 안전 요구 사항을 충족합니다.
간편한 유지 관리
플러그 앤 플레이 설계를 통해 재배선 없이 구성 요소를 쉽게 교체할 수 있습니다. 구동 휠은 모든 회전 속도에서 정밀한 제어를 제공하여 일관되고 정확한 기능을 보장합니다.
| 스티어링 휠 모델 | PH150DS-A1 | PH150DS-A2 | PH190DS-A2 | PH205DS-A1 | PH210DS-A1 | PH250DS-A1 | PH270DS-A1 | PH270DS-A2 | ||
| 이동 장치 (수평 구동 휠 – PHD 시리즈) | ||||||||||
| 스티어링 휠 모델 | PH150D-A1 | PH150D-A2 | PH190D-A2 | PH205D-A1 | PH210D-A1 | PH250D-A1 | PH270D-A1 | PH270D-A2 | ||
| 휠 직경 150mm 150mm 190mm 205mm 210mm 250mm 270mm 270mm | ||||||||||
| 이동 기어비 | 10-17.5 | 16-24-34 | 20 | 16-32 | 24.7 | 17-32 | 17-32 | 16-40 | ||
| 수직 하중 용량 | 300-400kg | 600kg | 900KG | 1150kg | 1000kg | 1175kg | 1500kg | 2500kg | ||
| 전력 범위 | 0.2-0.5KW | 0.4-0.75KW | 0.75-1.0KW | 1.0-2.0KW | 0.5-1.2KW | 1.0-2.5KW | 1.0-2.5KW | 1.0-3.0KW | ||
| 구동 휠 속도 0-7km/h 0-5km/h | 0-5km/h 0-5km/h | 0-5km/h 0-10km/h 0-10km/h | 0-10km/h | |||||||
| 구동 휠 토크 | 최대:48N.m | 최대:280N.m | 최대:210N.m | 최대:440N.m | 최대:235N.m | 최대:450N.m | 최대:450N.m | 최대:800N.m | ||
| 스티어링 장치 | ||||||||||
| 전력 범위 | 0.05KW | 0.1-0.2KW | 0.1-0.2KW | 0.4KW | 0.1-0.2KW | 0.2-0.4KW | 0.4KW | 0.75KW | ||
|
각도 센서 |
증분 인코더 & 절대 인코더 | |||||||||
| 스티어링 제한 | 전자 제한 & 기계적 제한 | |||||||||
| 위의 사양은 참고용입니다. 자세한 선택 및 적용 지침은 당사 애플리케이션 엔지니어에게 문의하십시오. 맞춤화가 지원됩니다. | ||||||||||
