원래 장소:
중국
브랜드 이름:
HONPINE
모델 번호:
PH150DS

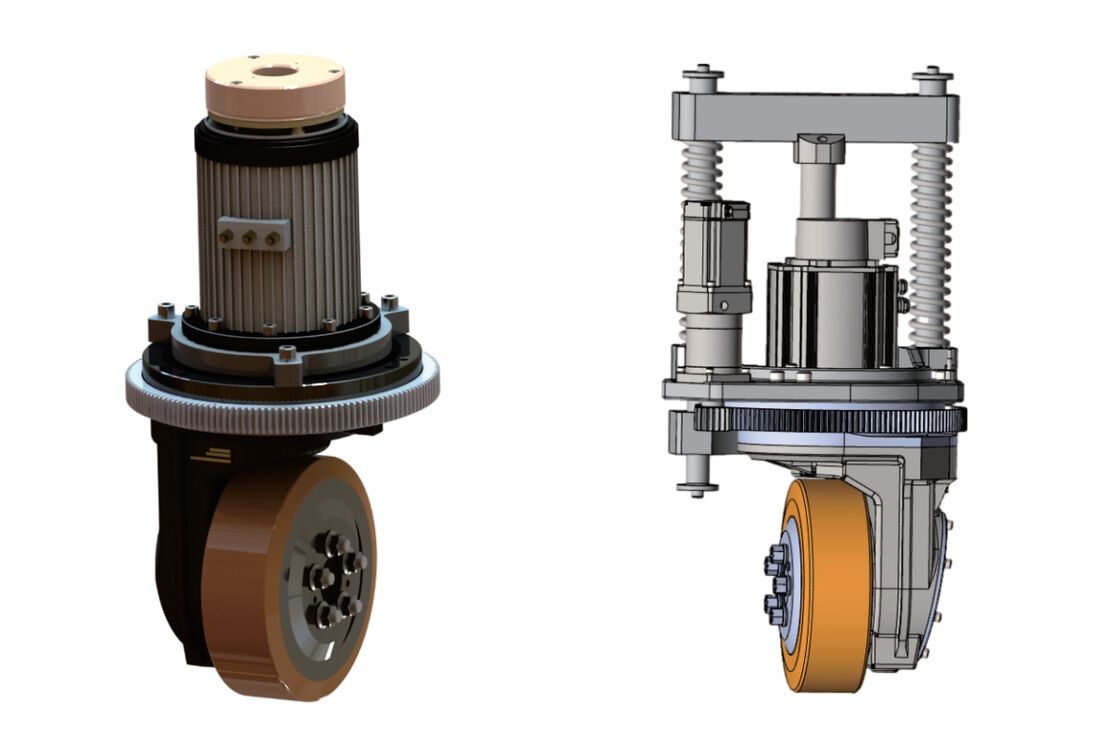

수직 스티어링 휠은 실외용으로 맞춤 제작되어 물을 횡단하는 데 탁월한 기능을 제공하고 등반 및 장애물 극복에 탁월합니다. 이 유형의 스티어링 휠에는 모터가 구동 휠 위에 수직으로 위치하는 것이 특징입니다. 드라이브 컨트롤러와 결합하면 단일 스티어링 휠이 있는 모바일 플랫폼이 움직임을 시작 및 중지하고 앞뒤로 이동하며 방향을 탐색할 수 있습니다. 2개 이상의 스티어링 휠을 구성하면 시스템이 반경 0 회전, 측면 이동, 360° 전방향 회전, 직선 탐색, 측면 이동, 대각선 이동 및 곡선 경로를 달성하여 2차원 표면에서 무제한 이동이 가능합니다.
정밀한 기능성
수직 방향의 스티어링 휠은 속도 피드백이 있는 구동 시스템, 스티어링 메커니즘, 위치 센서, 리미트 스위치 및 브레이크 시스템으로 구성되며 모두 정교한 메카트로닉 어셈블리에 완벽하게 통합되어 있습니다. 이를 통해 정교한 주행 관리를 통해 속도와 조향 방향을 모두 정확하게 제어할 수 있습니다.
좁은 공간에 이상적
수직으로 장착된 구동 모터로 인해 장치의 높이가 다소 높아졌습니다. 그러나 케이블 출구 제한이 없기 때문에 제한 없는 360° 조향이 가능하므로 좁거나 좁은 환경에서 자동 유도 차량(AGV) 작업에 특히 적합합니다.
간단한 설치
혁신적인 모듈식 설계로 빠르고 쉬운 플러그 앤 플레이 설정 및 제거가 가능합니다. 플러그인 케이블 커넥터는 장착 표면 아래에 편리하게 위치하여 구성 요소 교체를 단순화하고 전선 경로를 다시 지정하는 번거로움을 제거합니다.
탁월한 신뢰성
이 장치는 1,000만 번 이상의 굽힘 주기를 견딜 수 있도록 설계된 고연성 케이블(전원, 피드백, 통신 및 시운전용)을 사용하는 inAGV* 드래그 체인과 호환됩니다. 10여년 전에 판매된 HONPINE 조향 구동 장치는 오늘날에도 작동 환경에서 계속 안정적으로 작동합니다.
| 스티어링 휠 모델 | PH150DS-A1 | PH150DS-A2 | PH190DS-A2 | PH205DS-A1 | PH210DS-A1 | PH250DS-A1 | PH270DS-A1 | PH270DS-A2 | ||
| 트래블 유닛(수평 구동 휠 – PHD 시리즈) | ||||||||||
| 스티어링 휠 모델 | PH150D-A1 | PH150D-A2 | PH190D-A2 | PH205D-A1 | PH210D-A1 | PH250D-A1 | PH270D-A1 | PH270D-A2 | ||
| 휠 직경 150mm 150mm 190mm 205mm 210mm 250mm 270mm 270mm | ||||||||||
| 여행용 기어비 | 10-17.5 | 16-24-34 | 20 | 16-32 | 24.7 | 17-32 | 17-32 | 16-40 | ||
| 수직 부하 용량 | 300-400kg | 600kg | 900KG | 1150kg | 1000kg | 1175kg | 1500kg | 2500kg | ||
| 전력 범위 | 0.2-0.5KW | 0.4-0.75KW | 0.75-1.0KW | 1.0-2.0KW | 0.5-1.2KW | 1.0-2.5KW | 1.0-2.5KW | 1.0-3.0KW | ||
| 구동 휠 속도 0-7km/h 0-5km/h | 0-5km/h 0-5km/h | 0~5km/h 0~10km/h 0~10km/h | 0-10km/h | |||||||
| 구동 휠 토크 | 최대: 48N.m | 최대: 280N.m | 최대: 210N.m | 최대: 440N.m | 최대: 235N.m | 최대: 450N.m | 최대: 450N.m | 최대: 800N.m | ||
| 조향 장치 | ||||||||||
| 전력 범위 | 0.05KW | 0.1-0.2KW | 0.1-0.2KW | 0.4KW | 0.1-0.2KW | 0.2-0.4KW | 0.4KW | 0.75KW | ||
| 조향 한계 | 전자적 한계 및 기계적 한계 | |||||||||
| 위의 사양은 참고용입니다. 자세한 선택 및 적용 지침은 당사의 응용 엔지니어에게 문의하십시오. 사용자 정의가 지원됩니다. | ||||||||||
