원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
XSA14 시리즈
소개
XSA 시리즈 정밀 회전용 베어링, 크로스 롤러 회전용 베어링 및 4점 접촉 공 회전 베어링, 외부 기어와 함께 밀폐, 오일 컵을 장착 할 수 있습니다.클리어런스 토크의 작은 범위에 조정되며 매우 정확합니다., 다양한 유형의 작업 조건의 요구 사항을 충족합니다.
턴테이블 베어링은 큰 광선 부하, 축적 부하, 뒤집기 모멘트 및 다른 포괄적 인 부하를 동시에 견딜 수 있습니다. 그것은 지원,회전, 전송 및 고정. 콤팩트 구조, 간단한 설치 및 편리한 유지 보수 가 가중 및 저속 응용 프로그램, 예를 들어 업기 기계, 발굴기,회전장, 풍력 터빈, 천문망원경, 탱크 탑 등 다양한 장치. 그것은 다양한 환경에서 널리 사용되는 매우 다재다능한 베어링입니다.

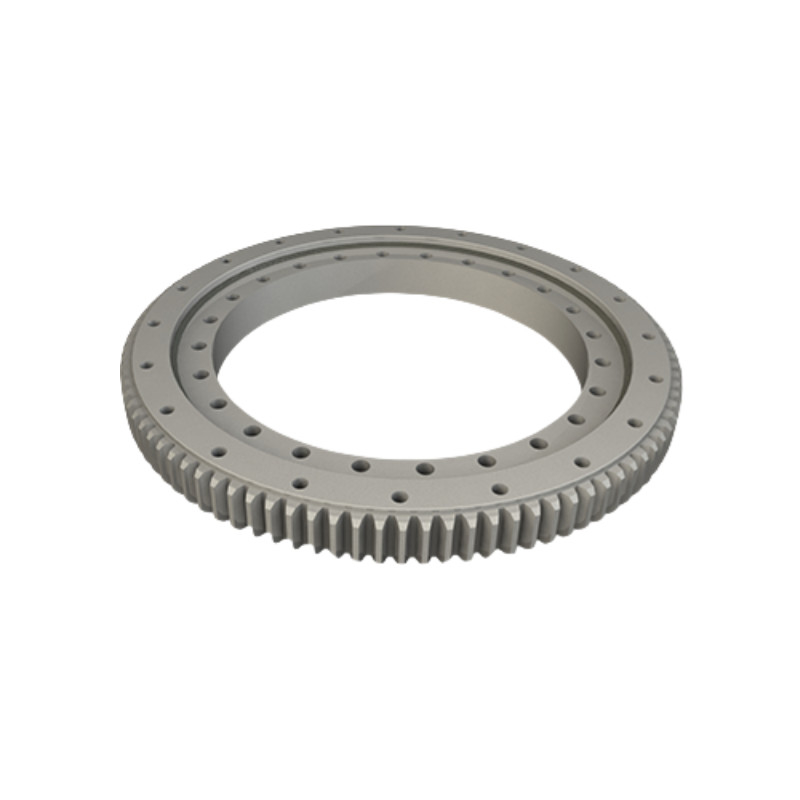

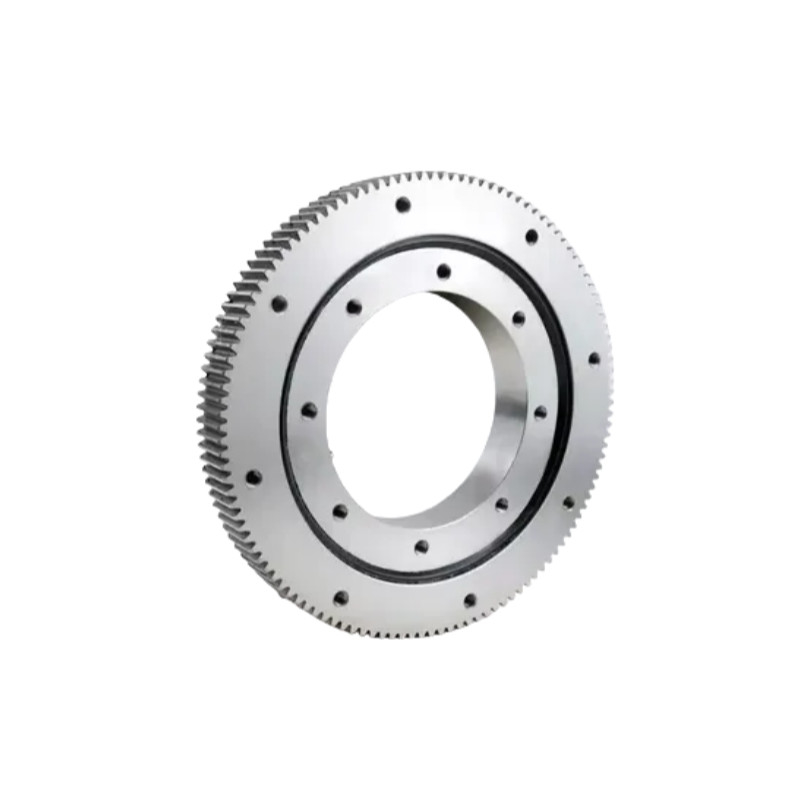

XSA 시리즈는 외부 기어 치아와 함께 교차 롤러 스레잉 베어링을 포함한다.
회전판 베어링의 특징
1.높은 부하 운반 능력:크로스 롤러 구성으로 인해 이러한 베어링은 상당한 부하를 처리 할 수 있으며 까다로운 응용 프로그램에 이상적입니다.
2.단순화 된 드라이브 시스템:외부 기어링은 외부 기어, 모터 또는 다른 드라이브 시스템과의 연결을 용이하게 해 추가 부품의 필요성을 줄입니다.
3.시스템 무게와 크기를 줄이세요:별도의 기어 필요성을 제거하여 더 컴팩트한 시스템 설계를 허용합니다.
4.정확성 및 안정성:횡단 롤러 배열은 게임을 최소화하여 높은 부하 하에서 안정적이고 진동 없는 회전을 보장합니다.
회전판 로어 를 선택 하는 방법
1.부하 요구 사항:특정 응용 프로그램에 대한 축적, 방사선 및 모멘트 부하를 처리 할 수있는 베어링의 능력을 평가하십시오.
2.기어 피치와 모듈:운전 기구와 호환성을 보장하여 참여를 최적화하고 마모를 최소화합니다.
3.정확성 요구 사항:애플리케이션의 정확성 요구에 따라 적절한 정확성을 가진 모델을 선택하십시오.
4.환경 및 밀폐:야외 또는 혹독한 환경에서는 오염으로부터 보호하기 위해 적절한 밀폐가 있는 모델을 찾으십시오.
사양
| 모델 | 주요 차원 | 회전 정확성 | 설치 차원 | 기본 등급 부하 | 면허 | ||||||||||||||
| D | d | H | 할 것 | M | Z | P5 | 외부 반지 | 내부 고리 | 수축 | 반사 | |||||||||
| 케아 | 기아 | 바다 | 시아 | 피치 센터 거리 | 장착 구멍 | 피치 센터 거리 | 장착 구멍 | 동적 | 정적 | 동적 | 정적 | ||||||||
| XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20-M12 깊이 20 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 00.01~0.03 |
| XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28-M12 깊이 20 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 00.01~0.03 |
| XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-M12 20 깊이 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 00.01~0.04 |
| XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 깊이 20 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 00.01~0.04 |
| XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 깊이 20 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 00.01~0.04 |
| XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40-M12 깊이 20 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 00.01~0.05 |
| XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 깊이 20 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 00.01~0.05 |
그림
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
