원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
CSF CSG 시리즈
 |

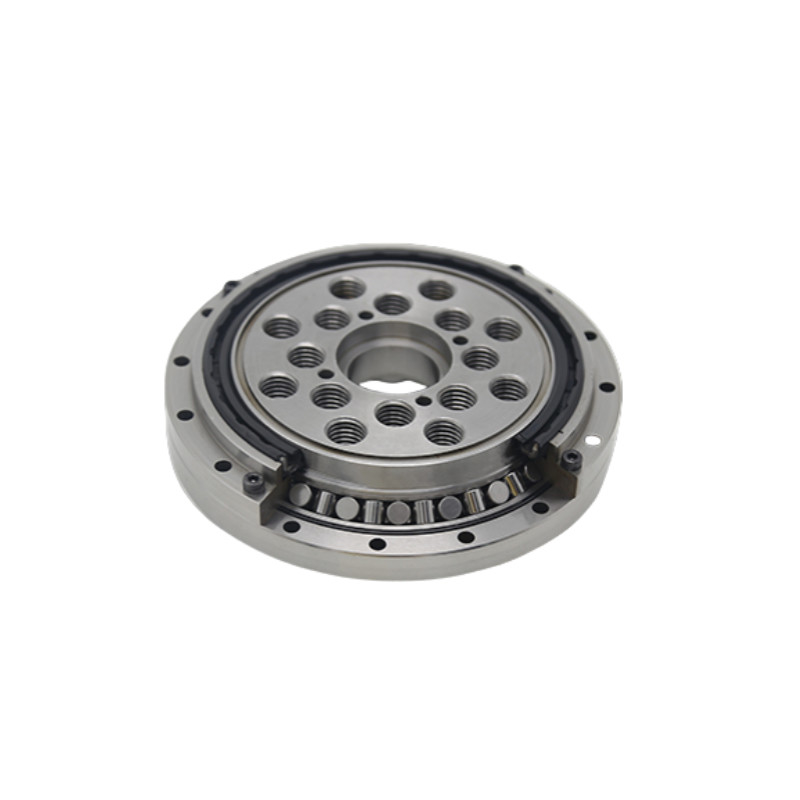

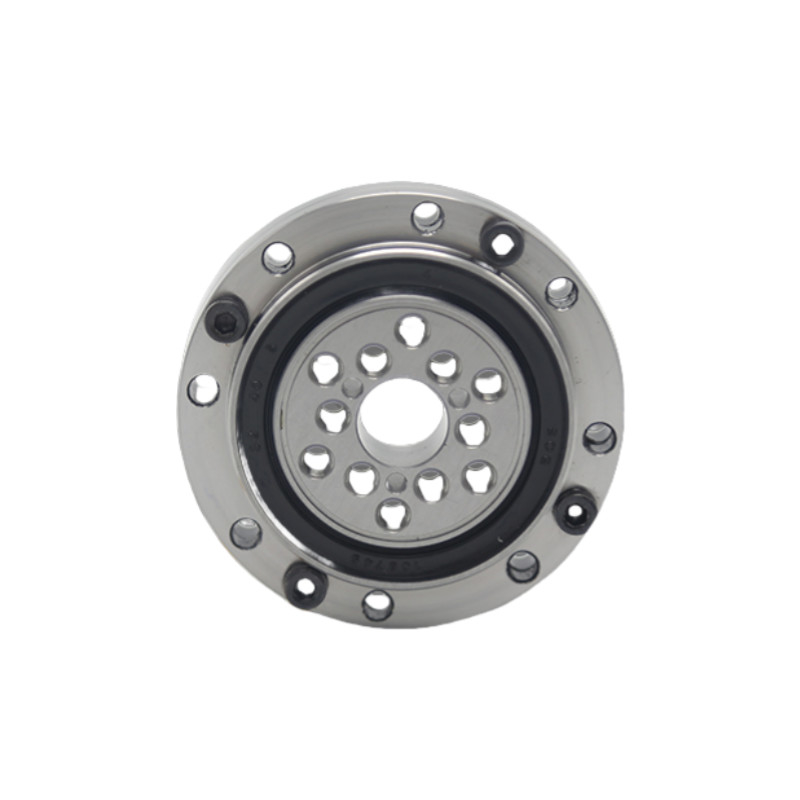

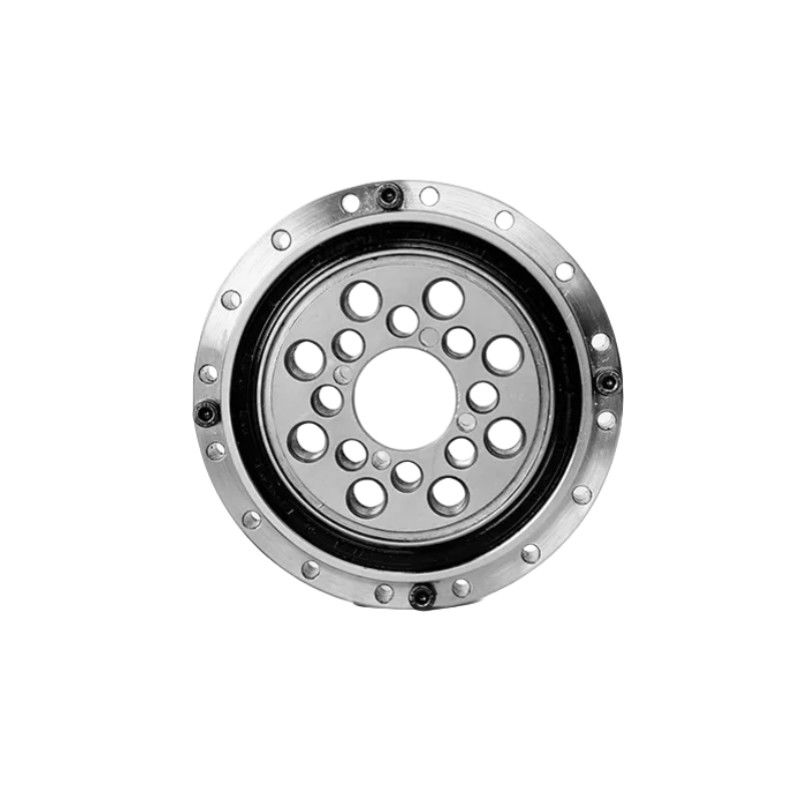

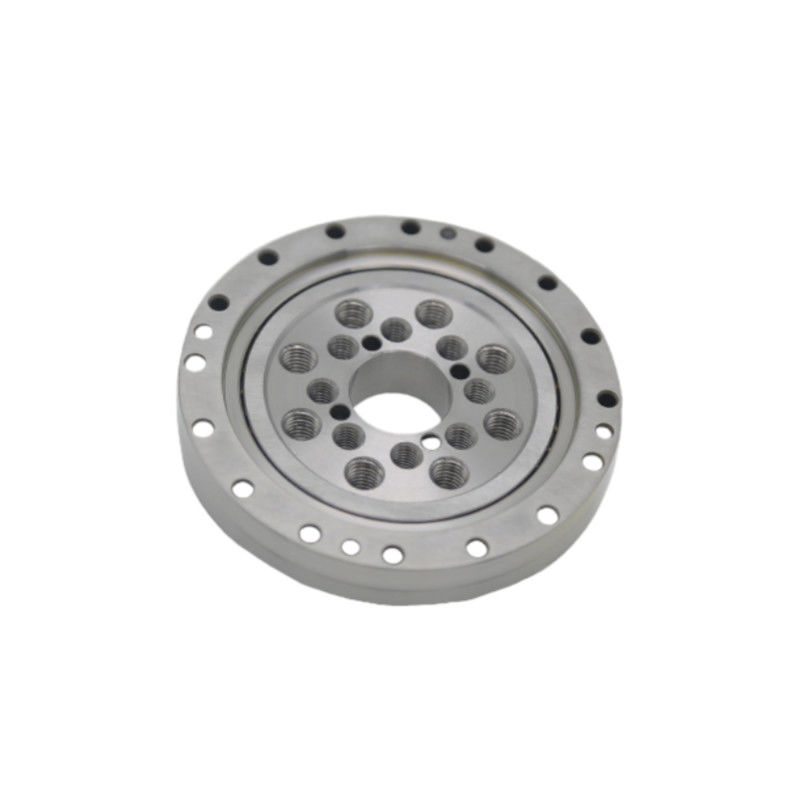

CSF (CSG) 하모닉 리듀서 (harmonic reducer) 의 베어링 구조는 분리된 외부 반지와 통합된 내부 반지를 포함한다. 외부 반지는 두 반으로 나뉘어져 있습니다.내부 반지는 장착 위치 구멍이있는 통합 구조입니다, 그것은 CSF (CSG) 시리즈의 하모닉 감소기에 적합합니다. |
소개
하모닉 리듀서 는 하모닉 생성기, 플렉스 스프라인, 딱딱한 스프라인, 그리고 딱딱한 베어링 (크로스 14) 및 유연한 베어링 (H 섹션 딥 롤 볼 베어링) 으로 구성된다.플렉서블 베어링의 내부 구멍은 캠의 외부 고리와 정렬, 플렉스 스플라인의 열기 부분 내부 고리와 일치하도록 탄력 변형이 가능합니다. 플렉스 스플라인의 열기 부분의 외부 고리는 딱딱한 스플라인의 치아와 연결되어 있습니다.딱딱한 스플라인의 치아 수가 플렉스 스플라인의 치아보다 많습니다.플렉스 스플라인과 딱딱한 스플라인은 긴 샤프트에서 서로 연결되고 짧은 샤프트에서 분리됩니다. 플렉스 스플라인의 바닥은 출력 터미널에 고정됩니다.딱딱한 베어링이 환속기 출력 터미널에 설치되어 외부에 연결되는 동안.
하모닉 감소기는 일반적으로 높은 정확성, 경직성 및 부하 용량이 필수적인 로봇, 기계 도구 및 항공 우주와 같은 제조 부문에서 사용됩니다. 따라서,하모닉 환원 부품의 가공 정밀도에 높은 표준이 필요합니다., 장착의 정확성, 그리고 베어링의 정확성. 딱딱한 베어링의 경우 가장 중요한 요소는 베어링의 딱딱함, 신뢰성, 회전 정확성입니다.딱딱 한 베어링 은 보통 공장 을 떠나기 전 에 미리 부하 하는 과정 을 거쳐서 베어링 이 충분 한 딱딱 함 을 확보 한다최대 방사선 변형은 유연한 베어링에 특히 중요합니다.
회전 테이블 베어링의 특징
1.높은 부하 운반 능력:하모닉 리듀서 베어링은 여러 종류의 부하를 동시에 처리하여 컴팩트 시스템에서 높은 토크 전송을 허용합니다.
2.최소한의 반발:독특한 조화적 드라이브 메커니즘과 고 정밀 베어링으로 인해 역반응은 사실상 제거됩니다. 이는 정확한 위치가 필요한 응용 프로그램에 매우 중요합니다.
3.콤팩트하고 가벼운:하모닉 리듀서 베어링은 컴팩트하고 가벼운 패키지에서 높은 리듀션 비율을 지원하도록 설계되었습니다. 이것은 높은 토크를 제공하면서 기계의 발자국을 줄이는 데 도움이됩니다.
4.높은 경직성 및 정확성:하모닉 드라이브에 사용되는 베어링은 높은 경직성을 가지고 있으며, 무거운 부하에서도 정확하고 부드러운 회전을 허용합니다. 이것은 전체 드라이브 시스템의 신뢰성과 내구성을 향상시킵니다.
5.마찰과 열 발생 감소:적절하게 설계된 베어링은 마찰을 최소화하는데, 이는 고속 애플리케이션에서 마모를 줄이고 과도한 열 축적을 방지하는 데 중요합니다.
사양
| 모델 | 차원 | |||||||||
| d | D | H | C | B | H2 | D1 | D2 | d1 | d2 | |
| 단위:mm | ||||||||||
| CSG (CSF) - 14 | 11 | 55 | 16.5 | 16 | 13.5 | 4 | 41.8 | 29 | 29.8 | 28.4 |
| CSG (CSF) 17 | 10 | 62 | 16.5 | 16 | 13.5 | 4 | 49 | 34 | 33.8 | 33.8 |
| CSG (CSF) -20 | 14 | 70 | 16.5 | 16 | 13.5 | 4.5 | 56.5 | 41 | 40 | 40 |
| CSG (CSF) 25 | 20 | 85 | 18.5 | 18 | 16.5 | 3.5 | 67 | 535 | 52.6 | 52.6 |
| CSG (CSF) -32 | 26 | 112 | 22.5 | 21.5 | 19 | 4.5 | 90 | 68 | 68.6 | 68.6 |
| CSG (CSF) -40 | 32(24) | 126 | 24 | 22.5 | 21.5 | 4.5 | 105 | 86 | 81.2 | 81.2 |
| CSG (CSF) 50 | 40(32) | 157 | 31 | 30 | 28 | 5 | 131.6 | 103 | 102.6 | 102.6 |
| CSG (CSF) 65 | 52(44) | 210 | 39 | 37 | 35 | 7 | 176 | 132 | 132.6 | 132.6 |
| 모델 | 외부 반지 장착 구멍 | 내부 반지 장착 구멍 | 내부 반지 장착 구멍 | 기본 로드 등급 | 무게 | 모델 | ||||
| 중앙 지름m | 장착 구멍 크기 | 중앙 지름 | 장착 구멍 크기 | 중앙 지름 | 장착 구멍 크기 | Cr | 코르 | KG | ||
| KN | KN | |||||||||
| CSG (CSF) - 14 | 49 | 8-φ35 | 23 | 6-M4 | 17 | 6-M4 | 7 | 9.1 | 0.15 | CSG (CSF) - 14 |
| CSG (CSF) 17 | 56 | 10-φ35 | 27 | 6-M5 | 19 | 6-M5 | 7.6 | 10.7 | 0.24 | CSG (CSF) 17 |
| CSG (CSF) -20 | 64 | 12-φ35 | 32 | 8-M6 | 24 | 8-M5 | 8.5 | 13.4 | 0.2 | CSG (CSF) -20 |
| CSG (CSF) 25 | 79 | 16-φ35 | 42 | 8-M8 | 30 | 8-M6 | 13.8 | 21.6 | 0.45 | CSG (CSF) 25 |
| CSG (CSF) -32 | 104 | 16-φ45 | 55 | 8-M10 | 40 | 8-M8 | 12.5 | 35.6 | 0.9 | CSG (CSF) -32 |
| CSG (CSF) -40 | 117 | 20-φ5 | 68 | 8-M10 | 50 | 8-M10 | 25.9 | 41.4 | 1.3 | CSG (CSF) -40 |
| CSG (CSF) 50 | 147 | 16-φ55 | 84 | 8-M14 | 60 | 8-M14 | 49.5 | 85 | 2.8 | CSG (CSF) 50 |
| CSG (CSF) 65 | 198 | 20-φ66 | 110 | 8-M16 | 80 | 8-M16 | 74.6 | 133 | 7.9 | CSG (CSF) 65 |
드와잉
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
