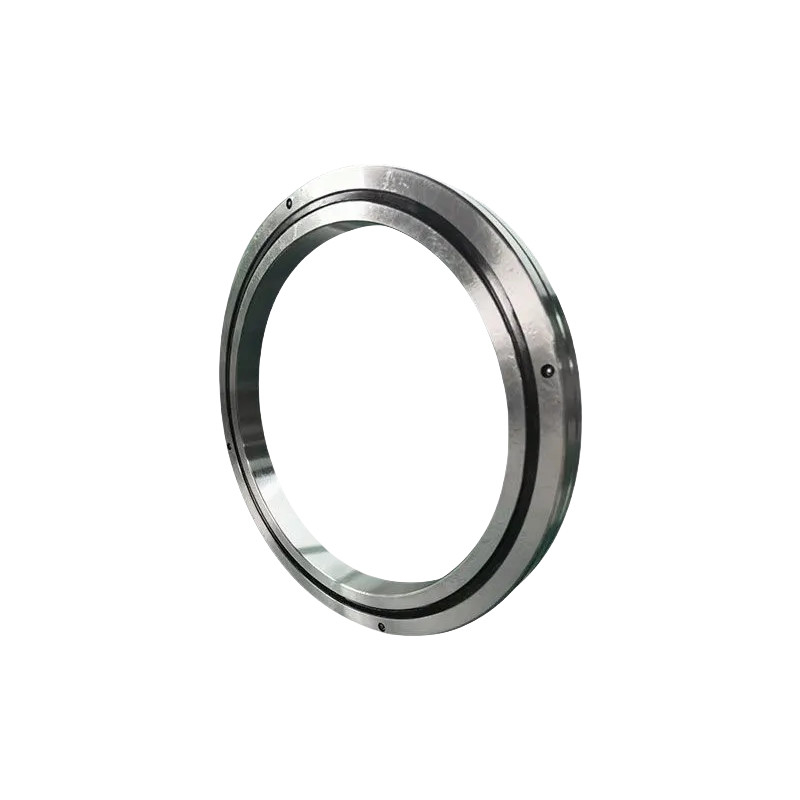

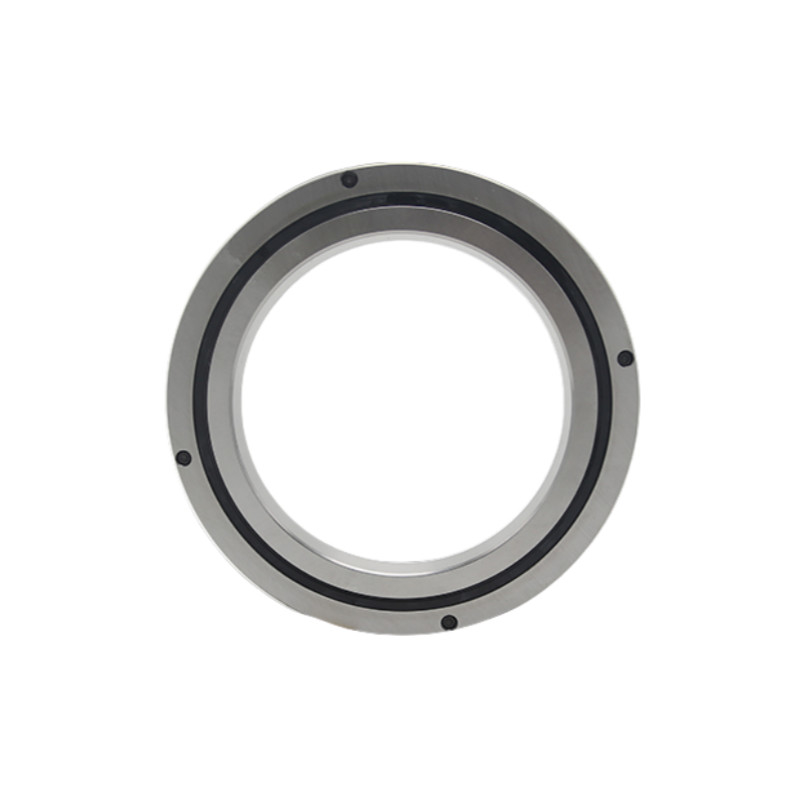

RB 시리즈 산업 자동화 크로스 롤러 베어링 ID 20mm

ID 20mm 크로스 롤러 베어링

RB 시리즈 크로스 롤러 베어링

산업 자동화 크로스 롤러 베어링

원래 장소:

중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

RB 시리즈

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

모델:

RB2008~RB50040

제품:

RB 시리즈 크로스 롤러 베어링

소재:

베어링강, 스테인리스강, 플라스틱/고분자 재료, 윤활제, 세라믹 재료

ID:

20~500mm

OD:

36~600mm

롤러 피치 원 직경 Dpw:

27~548.8mm

챔퍼:

0.5~2.5r/min

무게:

0.04~26kg

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

SHF SHG 하모닉 리듀서 베어링 로봇용 특수 베어링

가장 좋은 가격 을 구하라

RB 시리즈 산업 자동화 크로스 롤러 베어링 ID 20mm

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

RB 시리즈 크로스 롤러 베어링

Name: RB 시리즈 산업 자동화 크로스 롤러 베어링 ID 20mm
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RB 시리즈
Availability: InStock

고 정밀 처리 장비의 급속한 개발과 성숙성 증가와 함께, 더 많은 고 정밀 CNC 처리 장비수직 가공 센터, 수직 기계 도구 및 밀러는 전통적인 디자인을 포기하고 더 나은 크로스 롤러 베어링을 채택했습니다.

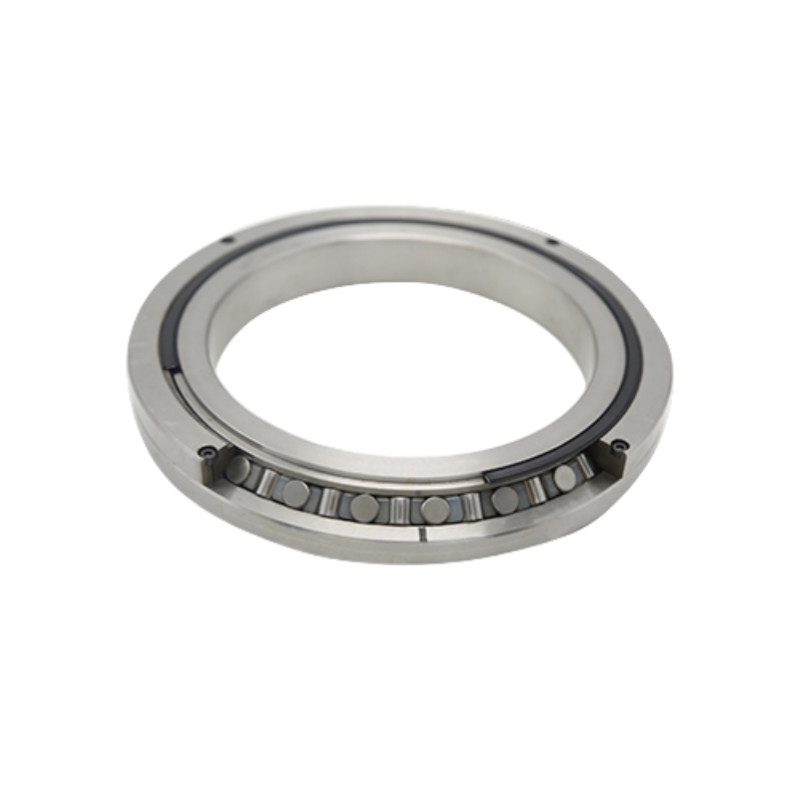

크로스 롤러 베어링은 크로스 롤러 베어링이라고도 불린다. 롤링 요소는 일반적으로 하나의 경로에 가로로 배치된 고리형 롤러 또는 톱니형 롤러이다.롤러는 유지 또는 격리 블록에 의해 분리됩니다.. 그들은 고 회전 정확성, 큰 부하 용량, 작은 차원, 높은 회전 속도 및 경직성을 가지고 있습니다. 그들은 다른 베어링이 일치 할 수없는 광범위한 사용 및 장점을 가지고 있습니다.
이 크로스 롤러 구조는 하나의 베어링이 축적 로드, 방사선 로드 및 뒤집기 모멘트와 같은 모든 방향으로의 부하를 견딜 수 있습니다. 전통적인 구조 베어링과 비교하면강도는 3-4배 증가합니다.동시에, 이 일련의 베어링의 외부 차원은 최대 범위에서 소형화됩니다.특수 초 얇은 구조는 소형화의 한계에 가깝고 높은 경직성을 가지고 있습니다., 따라서 산업용 로봇의 관절이나 회전 부품, 가공 센터의 회전 테이블, 조작 장치의 회전 부품, 정밀 회전 테이블, 탑,의료기기, 등등

모델 및 명칭 규정

100

CC0

명목 모델

명목 내부 지름 (mm)

명목 너비 (mm)

밀폐 모드

• 표시되지 않은: 봉인되지 않은

• UU: 양쪽에 봉인

• U: 단면 벨트 밀폐

방사선 공백

• CC0: 마이너스 클리어먼트 (프레 로딩)

C0: 긍정적 청산

• C1: 큰 공백

정확도 수준

• 표시되지 않은: 일반 수준 (수준 0)

• P6

• P5

• P4

• P2

※ 부탁드립니다우리는 Ra 타입의 정확성을 위해

특징
1높은 정확성: P4 정확성, P2 정확성
2높은 딱딱함: 이 시리즈는 전하가 있습니다
3높은 부하:이 시리즈 베어링은 양방향 축 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있습니다.
4작은 크기: 이 시리즈 베어링은 기계 도구에 대한 공간을 절약 할 수 있습니다.

사양

모델 번호	차원					어깨		기본 등급 부하		무게
	차원					어깨		(선형)		무게
	신분	과다 복용	롤러 피치 원 직경 Dpw	높이	샴퍼 림	ds (최대)	약 (분)	Cr KN	코르 KN	1kg
	(mm)	(mm)	롤러 피치 원 직경 Dpw	B B1	샴퍼 림	ds (최대)	약 (분)	Cr KN	코르 KN	1kg
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26

적용


산업 자동화	의료 장비	항공우주	정밀 장비
