원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
SHF SHG 시리즈
 |

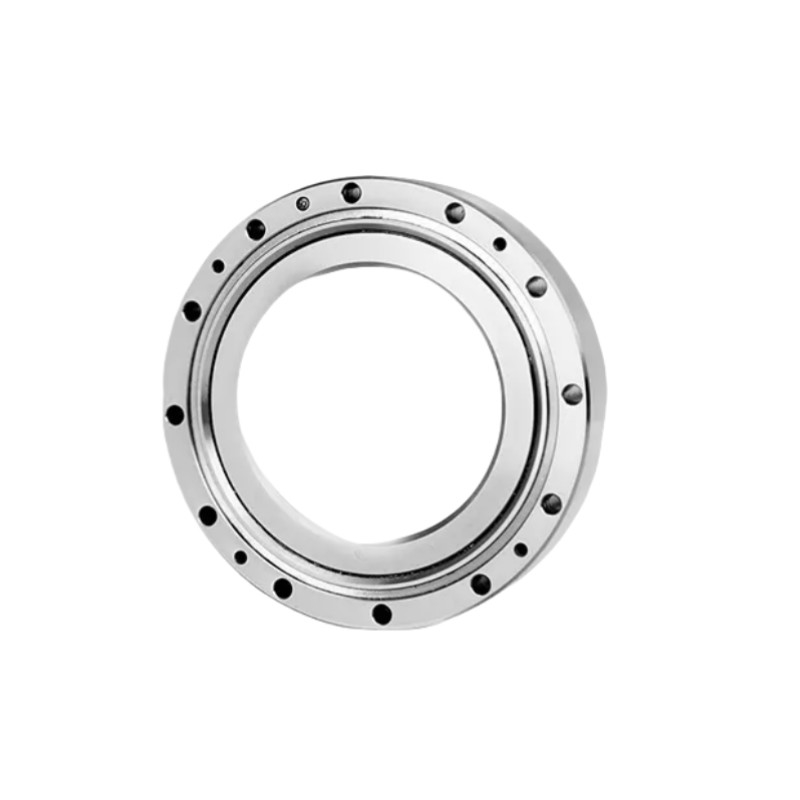

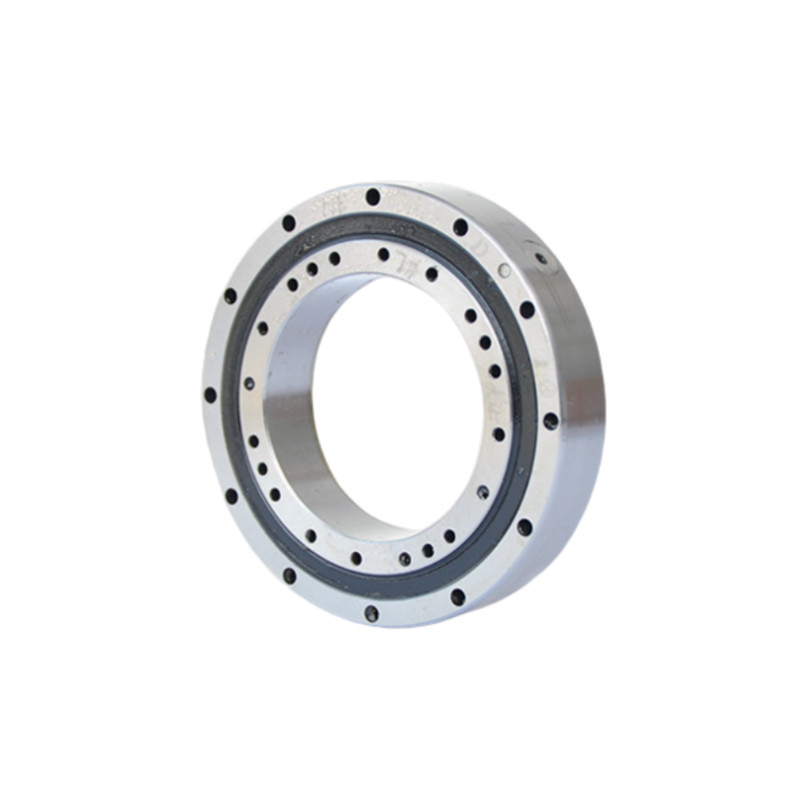

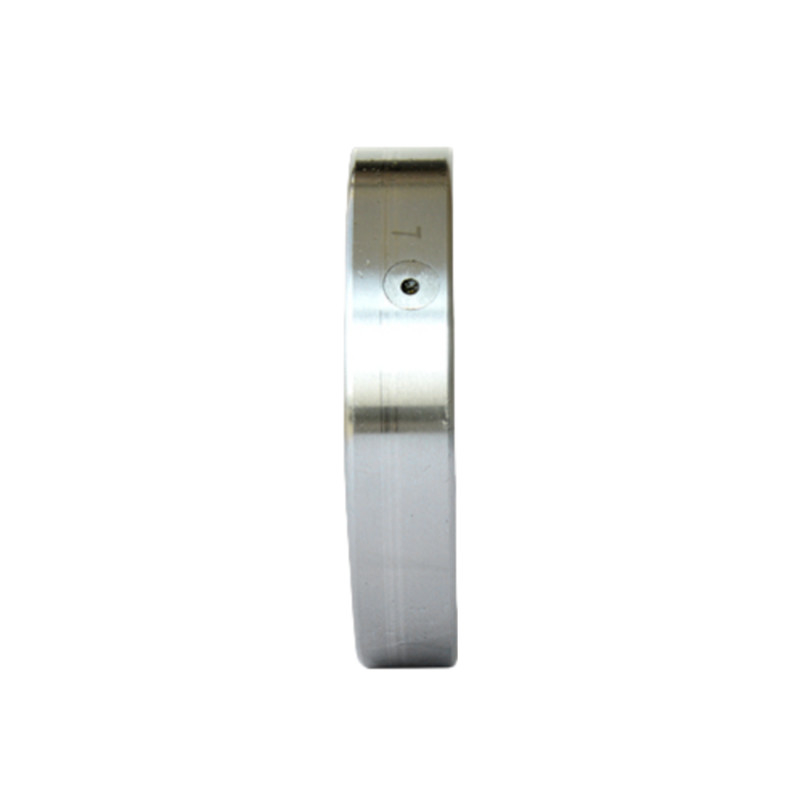

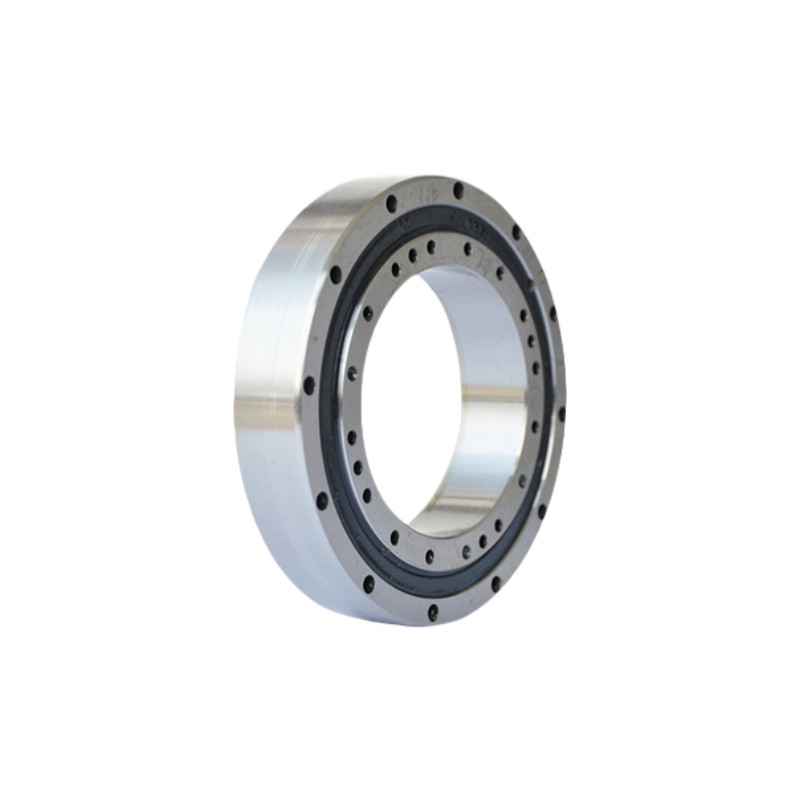

SHF (SHG) 하모닉 리드저 베어링의 외부 반지와 내부 반지는 안정적인 회전 정확성과 토크를 허용하는 통합 구조입니다.이것은 SHF (SHG) 시리즈의 하모닉 감소기에 대한 이상적인 선택.
하모닉 리듀서 베어링은 높은 정밀도, 높은 리듀션 비율 및 컴팩트 디자인으로 알려진 전문 기어 메커니즘인 하모닉 드라이브 시스템의 필수 구성 요소입니다.이 시스템은 일반적으로 로봇공학에서 사용됩니다., 항공우주, 의료 장비, 그리고 다른 첨단 기술 산업에서는 정확한 움직임 제어와 위치가 필수적입니다.하모닉 감소기 내부의 베어링은 시스템의 성능을 유지하는 데 중요합니다., 그것은 독특한 스트레인 웨이브 기어 구조와 하모닉 드라이브가 제공하는 매우 정확하고 역반응 없는 움직임을 지원합니다. |
소개
하모닉 드라이브의 베어링은 드라이브의 고유 한 움직임과 구조를 촉진하기 위해 특정 요구 사항을 충족해야합니다. 이러한 베어링은 일반적으로 파동 발생기와 통합됩니다.방사선플렉스 스프라인의 변형과 전체 시스템의 높은 출력 토크로 인한 축적 및 기울기 부하.
주요 유형 및 구성:
1.횡단 롤러 베어링:종종 하모닉 드라이브에서 발견되는 이러한 베어링은 서로 정각으로 교차하여 롤러를 갖추고 있습니다.이 설계는 높은 경직성을 제공하며 축적, 방사성,그리고 콤팩트 공간 내의 모멘트 부하, 로봇 관절과 같은 정확성과 안정성을 필요로 하는 애플리케이션에 이상적입니다.
2.얇은 구간 베어링:하모닉 환속기 는 종종 얇은 구간 로거 를 사용 하며, 이 로거 는 높은 정확성 과 부하 지원 을 제공 하며, 동력 의 전체 크기를 콤팩트 하게 유지 한다. 또한 가볍다.이것은 항공우주 및 의료 장비와 같은 응용 프로그램에서 유용합니다., 공간과 무게의 제약이 엄격합니다.
3.고정밀 구슬 굴착기:덜 일반적이지만, 일부 하모닉 감소기는 특히 더 작거나 가벼운 용량 응용 프로그램에서 고 정밀 구슬 베어링을 사용할 수 있습니다.이 베어링은 여전히 낮은 마찰과 함께 우수한 회전 정확도를 제공할 수 있습니다.
회전 테이블 베어링의 특징
1.높은 부하 운반 능력:하모닉 리듀서 베어링은 여러 종류의 부하를 동시에 처리하여 컴팩트 시스템에서 높은 토크 전송을 허용합니다.
2.최소한의 반발:독특한 조화적 드라이브 메커니즘과 고 정밀 베어링으로 인해 역반응은 사실상 제거됩니다. 이는 정확한 위치가 필요한 응용 프로그램에 매우 중요합니다.
3.콤팩트하고 가벼운:하모닉 리듀서 베어링은 컴팩트하고 가벼운 패키지에서 높은 리듀션 비율을 지원하도록 설계되었습니다. 이것은 높은 토크를 제공하면서 기계의 발자국을 줄이는 데 도움이됩니다.
4.높은 경직성 및 정확성:하모닉 드라이브에 사용되는 베어링은 높은 경직성을 가지고 있으며, 무거운 부하에서도 정확하고 부드러운 회전을 허용합니다. 이것은 전체 드라이브 시스템의 신뢰성과 내구성을 향상시킵니다.
5.마찰과 열 발생 감소:적절하게 설계된 베어링은 마찰을 최소화하는데, 이는 고속 애플리케이션에서 마모를 줄이고 과도한 열 축적을 방지하는 데 중요합니다.
사양
| 모델 | 차원 | ||||||||
| d | d3 | D | H | C | B | B1 | d1 | d2 | |
| 단위:mm | |||||||||
| SHG(SHF) - 14 | 38 | 36 | 70 | 15.1 | 14.1 | 14.6 | 5 | 57 | 53 |
| SHG(SHF) -17 | 47 | 44.1 | 80 | 17 | 16 | 16.4 | 6.5 | 68.1 | 64.1 |
| SHG(SHF) -20 | 54 | - | 90 | 18.5 | 17.5 | 17.5 | - | 78 | 84 |
| SHG(SHF) -25 | 68 | 66 | 110 | 20.7 | 18.7 | 19.7 | 7.5 | 94.8 | 102 |
| SHG(SHF) -32 | 88 | 84 | 142 | 24.4 | 23.4 | 23.4 | 8 | 123 | 132 |
| SHG(SHF) -40 | 108 | 106 | 170 | 30 | 29 | 28.5 | 9.5 | 148 | 158 |
| SHG(SHF) -50 | 135 | 129 | 214 | 36 | 34 | 34.5 | 11 | 188 | 200 |
| 모델 | 외부 반지 장착 구멍 | 내부 반지 장착 구멍 | 기본 로드 등급 | 무게 | |||||
| 중앙 지름m | 장착 구멍 크기1 | 장착 구멍 크기2 (밀폐의 뒷면) | 중앙 지름m | 장착 구멍 크기 (전면에 봉인) | 장착 구멍 크기 (전면에 봉인) | Cr | 코르 | KG | |
| KN | KN | ||||||||
| SHG(SHF) - 14 | 64 | 8-φ35 | 2-M3 (선 깊이6) | 44 | 12-M3 (선 깊이6) | 6.1 | 14 | 0.11 | |
| SHG(SHF) -17 | 74 | 12-φ35 | 4-M3 (선 깊이6) | 54 | 20-M3 ((선 깊이6) | 9.4 | 16.1 | 0.36 | |
| SHG(SHF) -20 | 84 | 12-φ35 | 4-M3 (선 깊이6) | 62 | 16-M3 ((선 깊이6) | 4-M3 (선 깊이6) | 20.2 | 31.1 | 0.44 |
| SHG(SHF) -25 | 102 | 12-φ45 | 4-M3 (선 깊이6) | 77 | 16-M4 ((선 깊이8) | 4-M3 (선 깊이6) | 28.5 | 45.2 | 0.7 |
| SHG(SHF) -32 | 132 | 12-φ55 | 4-M4 ((선 깊이8) | 100 | 16-M5 (선 깊이8) | 4-M4 ((선 깊이8) | 47.3 | 77.3 | 1.57 |
| SHG(SHF) -40 | 158 | 12-φ65 | 6-M4 ((선 깊이8) | 122 | 16-M6 ((선 깊이10) | 4-M5 (선 깊이10) | 35.5 | 71.2 | 2.4 |
| SHG(SHF) -50 | 200 | 12-φ9 | 6-M5 (선 깊이10) | 154 | 16-M8 ((선 깊이112) | 8-M5 (선 깊이10) | 80.4 | 151.9 | 4.5 |
드와잉
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
