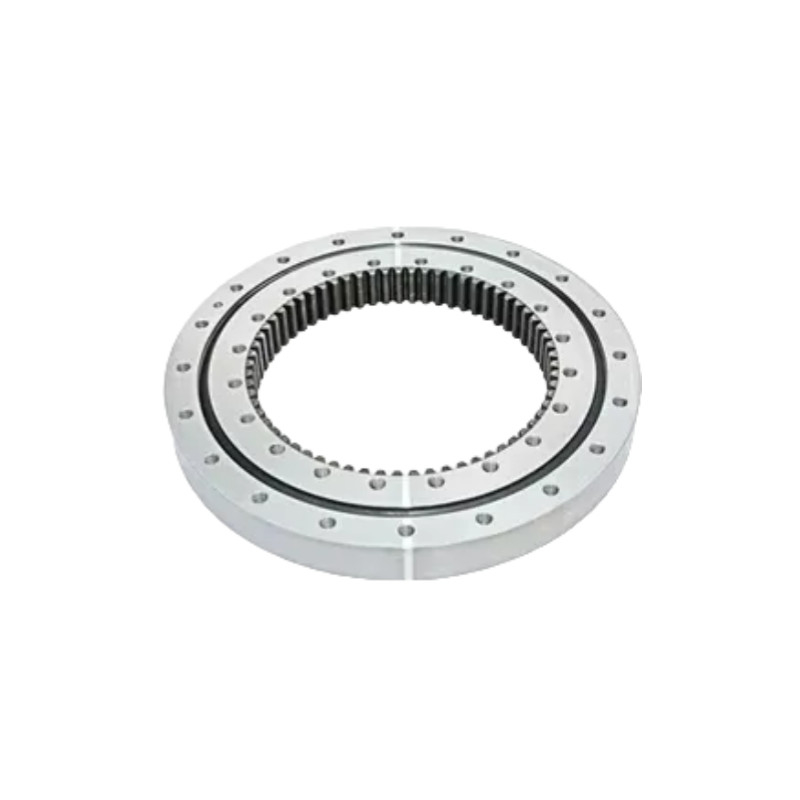

XSI14 시리즈 크로스 롤러 슬레잉 회전 테이블 베어링 내부 기어 치아

XSI14 시리즈 크로스 롤러 슬레잉 회전 테이블 베어링 내부 기어 치아

크로스 롤러 스윙 턴테이블 베어링

내부 기어 치아와 함께 돌기반 베어링

회전제 크로스 롤러 스윙 베어링

원래 장소:

중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

XSI14 시리즈

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
모델:
XSI140414~XSI141094
제품:
XSI14 턴테이블 베어링
소재:
베어링강, 스테인리스강, 플라스틱/고분자 재료, 윤활제, 세라믹 재료
내측 링:
325~546mm
외부 링:
484~1164mm
~하다:
335~1000mm
H:
56 밀리미터
정리:
0.01~0.05
보증:
1년
지불 및 배송 조건
최소 주문 수량
1 세트
가격
To Be Negotiated
포장 세부 사항
카튼 상자
배달 시간
3-4 주
지불 조건
T/T
공급 능력
달 당 20000개 세트
관련 제품
저희와 연락
지금 연락하세요
제품 설명

XSI14 시리즈 회전용 베어링

소개

XSI 시리즈는 두 가지 유형의 베어링으로 구성됩니다: 가로 롤러 스윙 베어링 및 4 포인트 접촉 볼 회전 타블 베어링.두 베어링 모두 내부 기어 를 갖추고 있으며, 밀봉 으로 설치 될 수 있다, 오일 컵, 그리고 작은 범위 조정 할 수있는 클리어 턴. 그들은 다양한 작업 조건의 정확성 요구 사항을 충족하도록 설계되었습니다.

XSI 시리즈 크로스 롤 스레잉 회전 테이블 베어링은 큰 방사선 부하, 축적 부하, 뒤집기 모멘트 및 기타 포괄적 인 부하를 견딜 수 있습니다.그것은 지원과 같은 여러 기능을 결합, 회전, 전송 및 고정. 콤팩트한 구조, 간단한 설치 및 편리한 유지 보수로 무거운 및 낮은 속도 상황에서 사용하기에 이상적입니다.발굴기, 회전 기기, 풍력 터빈, 천문 천체 망원경, 탱크 타워 및 기타 장치. 그것은 널리 사용되는 매우 다재다능한 제품입니다.

회전판 베어링의 특징



1.통합된 내부 기구:기어 치아는 내부 고리 (또는 일부 디자인에서 외부 고리) 에 직접 가공됩니다.추가 기어 구성 요소가 필요하지 않고 제어 된 회전을 위해 피니언 또는 모터와 직접 연결을 허용합니다..

2.크로스 롤러 배열:롤러는 교차 패턴으로 서로 90도 각도로 배치되어 축적, 방사선 및 기울기 모멘트를 포함한 복잡한 부하를 지원합니다.

3.콤팩트하고 공간 효율성:이 설계는 기어 를 베어링의 내부 고리에 통합 함으로써 별도의 기어 사용 필요성을 제거하여 공간을 절약하고 시스템을 단순화 합니다.

4.높은 부하 및 모멘트 처리:횡단 롤러 구성은 높은 딱딱성으로 무거운 부하를 처리 할 수 있도록하여 까다로운 응용 프로그램에 적합합니다.

5.더 정밀함:크로스 롤 스윙 베어링은 내부 공백이 최소로, 정확한 위치가 필요한 애플리케이션에 필수적인 안정적이고 높은 정밀 회전을 제공합니다.

회전판 로어 를 선택 하는 방법

1.부하 요구 사항:부하의 종류 (축, 방사선, 모멘트) 및 크기를 결정합니다.

2.정확성:로봇 기술이나 의료 장비에 더 높은 정밀 리어링이 필요할 수 있습니다.

3.환경 요인:먼지, 습기, 온도 등이 베어링 성능에 영향을 줄 수 있기 때문에 고려해야 합니다.

4.장착 설계:일부 응용 프로그램은 설치가 용이하기 위해 플랜지 장착 설계의 혜택을 누릴 수 있습니다.

사양

모델 주요 차원 회전 정확성 설치 차원 기본 등급 부하 면허
D d H 할 것 M Z P5 외부 반지 내부 고리 수축 반사
케아 기아 바다 시아 피치 센터 거리 장착 구멍 피치 센터 거리 장착 구멍 동적 정적 동적 정적
XSI140414 484 325 56 335 5 67 0.06 0.06 0.04 0.04 460 24-φ14 375 24-M12 깊이 20 229 520 146 250 00.01~0.03
XSI140544 614 444 56 456 6 76 0.07 0.06 0.04 0.04 590 32-φ14 505 32-M12 20 깊이 270 680 170 330 00.01~0.03
XSI140644 714 546 56 558 6 93 0.08 0.07 0.05 0.05 690 36-φ14 605 36-M12 깊이 20 290 800 185 395 00.01~0.04
XSI140744 914 325 56 660 6 110 0.08 0.08 0.05 0.05 790 40-φ14 705 40-M12 깊이 20 315 930 200 455 00.01~0.04
XSI140844 914 444 56 752 8 94 0.09 0.08 0.05 0.05 890 40-φ14 805 40-M12 깊이 20 340 1050 215 510 00.01~0.04
XSI140944 1014 546 56 856 8 107 0.09 0.09 0.06 0.06 990 44-φ14 905 44-M12 깊이 20 360 1170 227 580 00.01~0.05
XSI141094 1164 325 56 1000 8 125 0.11 0.11 0.07 0.07 1091 48-φ14 1055 48-M12 깊이 20 390 1360 246 670 00.01~0.05



그림



XSI14 시리즈 크로스 롤러 슬레잉 회전 테이블 베어링 내부 기어 치아 0

적용

XSI14 시리즈 크로스 롤러 슬레잉 회전 테이블 베어링 내부 기어 치아 1   XSI14 시리즈 크로스 롤러 슬레잉 회전 테이블 베어링 내부 기어 치아 2   XSI14 시리즈 크로스 롤러 슬레잉 회전 테이블 베어링 내부 기어 치아 3   XSI14 시리즈 크로스 롤러 슬레잉 회전 테이블 베어링 내부 기어 치아 4
산업 자동화 의료 장비 항공우주 정밀 장비
