고 정밀 XSU14 시리즈 크로스 롤러 스윙 링 베어링 회전 테이블 사용

고 정밀 스윙 링 베어링

회전 테이블 회전 고리 베어링

고 정밀 크로스 롤링 스윙 베어링

원래 장소:

중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

XSU14 시리즈

저희와 연락

인용 을 요청 하십시오

고 정밀 XSU14 시리즈 크로스 롤러 스윙 링 베어링 회전 테이블 사용

제품 세부 정보

모델:

XSU140414~XSU141094

제품:

XSU14 턴테이블 베어링

소재:

베어링강, 스테인리스강, 플라스틱/고분자 재료, 윤활제, 세라믹 재료

내측 링:

343~1024mm

외부 링:

485~1164mm

비:

44.5 밀리미터

Ｈ:

56 밀리미터

정리:

00.01~0.03

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

SHF SHG 하모닉 리듀서 베어링 로봇용 특수 베어링

가장 좋은 가격 을 구하라

RB 시리즈 산업 자동화 크로스 롤러 베어링 ID 20mm

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

XSU14 시리즈 회전용 베어링

Name: 고 정밀 XSU14 시리즈 크로스 롤러 스윙 링 베어링 회전 테이블 사용
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: XSU14 시리즈
Price: 협상 가능 USD
Availability: InStock

소개

XSU14 시리즈는 세 가지 유형의 베어링으로 구성됩니다: 횡단 롤러 스윙 베어링, 횡단 롤러 회전 테이블 베어링 및 4 포인트 접촉 볼 회전 테이블 베어링.모든 세 베어링은 기어 링없이 공급됩니다또한 밀폐, 오일 컵 및 조정 가능한 클리어런스 토크의 작은 범위와 함께 설치가 가능합니다. 이러한 베어링의 정확도는 다양한 작업 조건에 적합합니다.

턴테이블 베어링은 큰 방사성 부하, 축적 부하, 뒤집기 모멘트 및 다른 포괄적 인 부하를 동시에 견딜 수 있습니다. 그것은 지원,회전, 전송 및 고정. 그것의 콤팩트 구조, 간단한 설치 및 편리한 유지 보수는 무거운 및 저속 응용 프로그램, 예를 들어 업기, 발굴기,회전장, 풍력 터빈, 천문망원경, 탱크 탑 등 다양한 산업 분야에서 널리 사용되는 매우 다재다능한 베어링입니다.

회전판 베어링의 특징

1.횡단 롤러:롤러는 서로 90도 각도로 방향을 잡고 하나의 경주 경로에서 번갈아 서로 횡단합니다.이 독특 한 배열 은 여러 방향 에서 복잡 한 부하 를 견딜 수 있게 해 준다.

2.높은 강도와 정확성:크로스 롤 스윙 베어링은 내부 공백이 최소로, 높은 딱딱성과 낮은 부하 변형으로 인해 정확한 움직임을 필요로하는 응용 프로그램에 이상적입니다.

3.컴팩트 디자인:이러한 베어링은 상대적으로 작고 컴팩트한 형태로 높은 부하 용량과 정밀성을 제공하여 공간 제한 응용 프로그램에 적합 할 수 있습니다.

4.부드러운 회전:롤러의 설계와 배열로 인해, 횡단 롤러 베어링은 원활하고 제어 된 회전을 가능하게 하며, 일관된 움직임이 결정적인 응용 프로그램에 이상적입니다.

회전판 로어 를 선택 하는 방법

1.부하 요구 사항:부하의 종류 (축, 방사선, 모멘트) 및 크기를 결정합니다.

2.정확성:로봇 기술이나 의료 장비에 더 높은 정밀 리어링이 필요할 수 있습니다.

3.환경 요인:먼지, 습기, 온도 등이 베어링 성능에 영향을 줄 수 있기 때문에 고려해야 합니다.

4.장착 설계:일부 응용 프로그램은 설치가 용이하기 위해 플랜지 장착 설계의 혜택을 누릴 수 있습니다.

사양

모델	주요 차원					회전 정확성				설치 차원				기본 등급 부하				면허
	D	d	B	B1	H	P5				외부 반지		내부 고리		수축		반사
	D	d	B	B1	H	케아	기아	바다	시아	피치 센터 거리	장착 구멍	피치 센터 거리	장착 구멍	동적	정적	동적	정적
XSU140414	485	343	44.5	44.5	56	0.06	0.06	0.04	0.04	460	24-φ14	368	24-φ14	229	520	146	250	00.01~0.03
XSU140544	614	474	44.5	44.5	56	0.07	0.06	0.04	0.04	590	32-φ14	498	32-φ14	270	680	170	330	00.01~0.03
XSU140644	714	574	44.5	44.5	56	0.08	0.07	0.05	0.05	690	36-φ14	598	36-φ14	290	800	185	395	00.01~0.04
XSU140744	814	674	44.5	44.5	56	0.08	0.08	0.05	0.05	790	40-φ14	698	40-φ14	315	930	200	445	00.01~0.04
XSU140844	914	744	44.5	44.5	56	0.09	0.08	0.05	0.05	890	40-φ14	798	40-φ14	340	1050	215	510	00.01~0.04
XSU140944	1014	874	44.5	44.5	56	0.09	0.09	0.06	0.06	990	44-φ14	898	44-φ14	360	1170	227	580	00.01~0.05
XSU141094	1164	1024	44.5	44.5	56	0.11	0.11	0.07	0.07	1140	48-φ14	1048	48-φ14	390	1360	246	670	00.01~0.05

그림

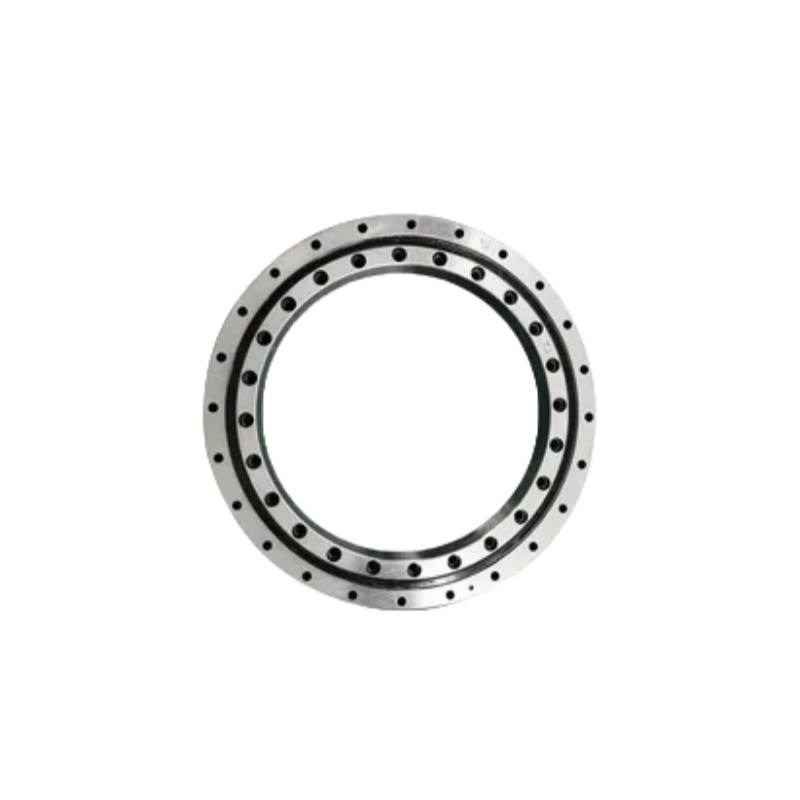

고 정밀 XSU14 시리즈 크로스 롤러 스윙 링 베어링 회전 테이블 사용 0

적용


산업 자동화	의료 장비	항공우주	정밀 장비
