원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
VSA 시리즈
소개

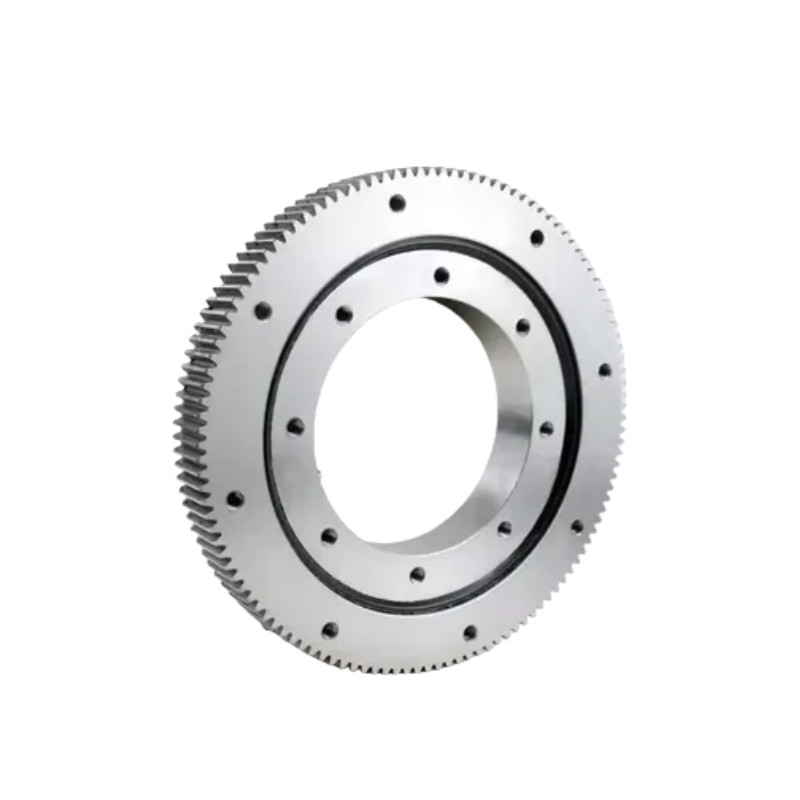

VSA 시리즈는 외부 기어 치아와 함께 4점 접촉 공 회전 베어링, 크로스 롤러 회전 베어링 및 4점 접촉 공 회전 베어링을 포함한다.이것은 밀봉으로 설치 될 수 있습니다, 오일 컵을 장착하고, 작은 범위의 공백 토크에 조정되며, 다양한 유형의 작업 조건의 요구 사항을 충족시키는 매우 정확합니다.
VSA 시리즈의 4점 접촉 공 회전 베어링은 큰 광선 부하, 축적 부하, 뒤집기 모멘트 및 다른 포괄적 인 부하를 동시에 견딜 수 있습니다.그것은 지원과 같은 여러 기능을 결합, 회전, 전송 및 고정. 콤팩트한 구조, 간단한 설치 및 편리한 유지 보수로 무거운 및 낮은 속도 상황에서 사용하기에 이상적입니다.발굴기, 회전장, 풍력 터빈, 천문망원경, 탱크 탑 등 다양한 장치. 그것은 다양한 응용 분야에서 널리 사용되는 매우 다재다능한 베어링입니다.
회전판 베어링의 특징
1.높은 부하 용량:컴팩트한 크기에도 불구하고 이러한 베어링은 상당한 방사선, 축 및 기울기 모멘트 부하를 처리 할 수 있습니다.
2.낮은 프로필:가늘고 저조한 디자인으로 콤팩트한 공간에 잘 어울릴 수 있어 정밀 및 소규모 용도로도 적합합니다.
3.부드러운 회전:원활한 회전을 위해 설계되었습니다. 정확한 위치와 움직임을 요구하는 응용 프로그램에서 필수적입니다.
4.통합 밀폐:많은 콤팩트 회전용 베어링은 오염으로부터 보호하고 혹독한 환경에서 수명을 연장하기 위해 통합 된 밀폐가 있습니다.
회전판 로어 를 선택 하는 방법
1.부하 요구 사항:부하의 종류 (축, 방사선, 모멘트) 및 크기를 결정합니다.
2.정확성:로봇 기술이나 의료 장비에 더 높은 정밀 리어링이 필요할 수 있습니다.
3.환경 요인:먼지, 습기, 온도 등이 베어링 성능에 영향을 줄 수 있기 때문에 고려해야 합니다.
4.장착 설계:일부 응용 프로그램은 설치가 용이하기 위해 플랜지 장착 설계의 혜택을 누릴 수 있습니다.
사양
| 모델 | 주요 차원 | 설치 차원 | 기본 등급 부하 | 면허 | ||||||||||||||
| D | d | B | B1 | H | 할 것 | M | Z | 외부 반지 | 내부 고리 | 수축 | 반사 | |||||||
| 피치 센터 거리 | 장착 구멍 | 피치 센터 거리 | 장착 구멍 | 동적 | 정적 | 동적 | 정적 | 반사 | 수축 | |||||||||
| VSA200414 | 503.3 | 342 | 44.5 | 44.5 | 56 | 495 | 5 | 99 | 455 | 20-M12 깊이 20 | 368 | 24-φ14 | 169 | 560 | 111 | 248 | 0~005 | 0~008 |
| VSA202544 | 640.3 | 472 | 44.5 | 44.5 | 56 | 630 | 6 | 105 | 585 | 28-M12 깊이 20 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0~005 | 0~008 |
| VSA200644 | 742.3 | 572 | 44.5 | 44.5 | 56 | 732 | 6 | 122 | 685 | 32-M12 20 깊이 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0~005 | 0~008 |
| VSA200744 | 838.1 | 672 | 44.5 | 44.5 | 56 | 828 | 6 | 138 | 785 | 36-M12 깊이 20 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0~005 | 0~008 |
| VSA200844 | 950.1 | 772 | 44.5 | 44.5 | 56 | 936 | 8 | 117 | 885 | 36-M12 깊이 20 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0~005 | 0~008 |
| VSA200944 | 1046.1 | 872 | 44.5 | 44.5 | 56 | 1032 | 8 | 129 | 985 | 40-M12 깊이 20 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0~005 | 0~008 |
| VSA201094 | 1198.1 | 1024 | 44.5 | 44.5 | 56 | 1184 | 8 | 148 | 1135 | 44-M12 깊이 20 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0~005 | 0~008 |
그림
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
