원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
VSI 시리즈
소개

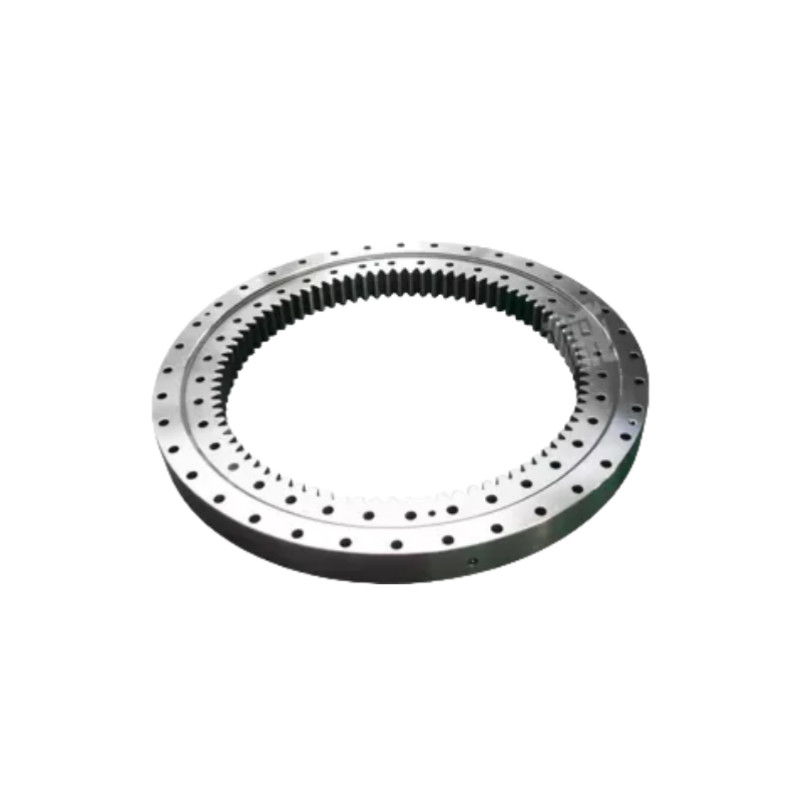

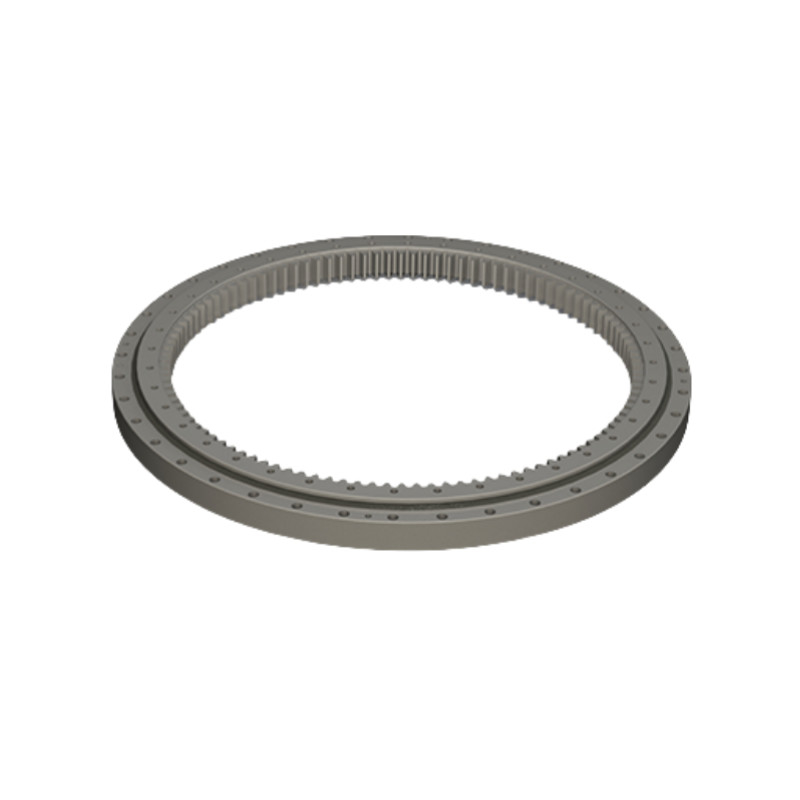

VSI 시리즈의 내부 기어 치아와 함께 4점 접촉 구슬 스레잉 베어링은 밀폐를 장착하여 오일 컵을 장착하도록 설계되었습니다.그리고 클리어런스 토크의 작은 범위에 조정할 수 있습니다이 베어링은 다양한 작업 조건에 적합하며 필요한 정확도를 충족시킬 수 있습니다.
VSI 시리즈 회전용 베어링은 큰 방사성 부하, 축적 부하, 뒤집기 모멘트 및 기타 포괄적 인 부하를 견딜 수 있습니다. 그것은 지원, 회전,전송 및 고정콤팩트 구조, 간단한 설치 및 편리한 유지 보수 가 가중 및 낮은 속도 응용 프로그램, 예를 들어, 업기, 발굴기, 회전 테이블, 풍력 터빈,천문망원경, 탱크 타워 및 기타 장치. 그것은 다양한 산업에서 널리 사용되는 매우 다재다능한 베어링입니다.
회전판 베어링의 특징
1.높은 부하 용량:턴테이블 베어링은 상당한 방사선, 축 및 기울기 모멘트 부하를 지원 할 수 있습니다.
2.부드러운 회전:그들은 심지어 무거운 부하에서도 부드럽고 지속적인 회전을 허용하도록 설계되었습니다.
3.정확성:일부 베어링은 기계 또는 로봇과 같은 정확한 위치가 중요한 응용 프로그램에 높은 정밀도로 설계됩니다.
회전판 로어 를 선택 하는 방법
1.부하 요구 사항:부하의 종류 (축, 방사선, 모멘트) 및 크기를 결정합니다.
2.정확성:로봇 기술이나 의료 장비에 더 높은 정밀 리어링이 필요할 수 있습니다.
3.환경 요인:먼지, 습기, 온도 등이 베어링 성능에 영향을 줄 수 있기 때문에 고려해야 합니다.
4.장착 설계:일부 응용 프로그램은 설치가 용이하기 위해 플랜지 장착 설계의 혜택을 누릴 수 있습니다.
사양
| 모델 | 주요 차원 | 설치 차원 | 기본 등급 부하 | 면허 | ||||||||||||||
| D | d | B | B1 | H | 할 것 | M | Z | 외부 반지 | 내부 고리 | 수축 | 반사 | |||||||
| 피치 센터 거리 | 장착 구멍 | 피치 센터 거리 | 장착 구멍 | 동적 | 정적 | 동적 | 정적 | 반사 | 수축 | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 깊이 20 | 169 | 560 | 111 | 248 | 0~005 | 0~008 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32-M12 20 깊이 | 188 | 740 | 123 | 325 | 0~005 | 0~008 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 깊이 20 | 200 | 880 | 131 | 385 | 0~005 | 0~008 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 깊이 20 | 211 | 1010 | 138 | 445 | 0~005 | 0~008 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 깊이 20 | 222 | 1150 | 145 | 510 | 0~005 | 0~008 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 깊이 20 | 231 | 1280 | 151 | 570 | 0~005 | 0~008 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 깊이 20 | 244 | 1490 | 160 | 660 | 0~005 | 0~008 |
그림
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
