원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
컴팩트 시리즈
소개

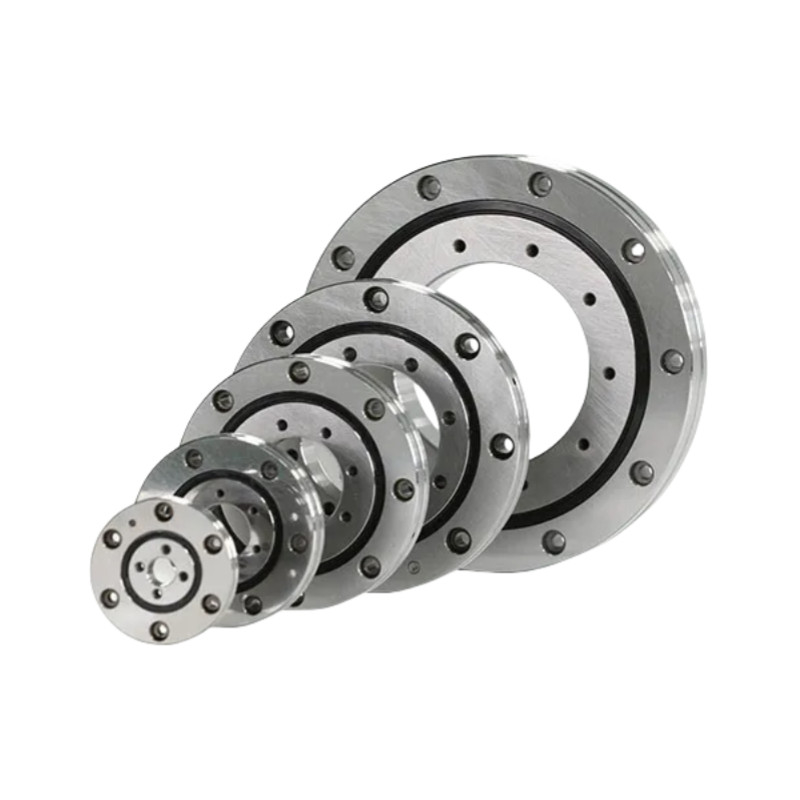

고 정밀 크로스 롤러 베어링 88 시리즈는 고객의 특정 기대와 요구 사항을 충족하도록 설계되었습니다.고 정밀 크로스 롤러 베어링 88 범위는 위치에서 높은 정밀도를 제공합니다, 이는 로봇, 인덱싱 테이블, 포지셔너, 기계 도구, 회전 테이블, 도구 교환기, 용접 세포 및 기타 응용 분야에 중요한 장점을 제공합니다.소모터크로 동질적인 회전, 높은 기하학적 품질은 광범위한 산업용 용도로 이상적인 선택입니다.
선부하와 지상 경주로와 함께 크로스 롤러 디자인은 기계의 수명 동안 신뢰할 수있는 성능을 보장합니다.
회전판 베어링의 특징
1.높은 부하 용량:턴테이블 베어링은 상당한 방사선, 축 및 기울기 모멘트 부하를 지원 할 수 있습니다.
2.부드러운 회전:그들은 심지어 무거운 부하에서도 부드럽고 지속적인 회전을 허용하도록 설계되었습니다.
3.정확성:일부 베어링은 기계 또는 로봇과 같은 정확한 위치가 중요한 응용 프로그램에 높은 정밀도로 설계됩니다.
회전판 로어 를 선택 하는 방법
1.부하 요구 사항:부하의 종류 (축, 방사선, 모멘트) 및 크기를 결정합니다.
2.정확성:로봇 기술이나 의료 장비에 더 높은 정밀 리어링이 필요할 수 있습니다.
3.환경 요인:먼지, 습기, 온도 등이 베어링 성능에 영향을 줄 수 있기 때문에 고려해야 합니다.
4.장착 설계:일부 응용 프로그램은 설치가 용이하기 위해 플랜지 장착 설계의 혜택을 누릴 수 있습니다.
사양
| 참고자료 | 무게 kg | 크기 mm | 고정 mm | 2개의 평평한 지방 톱니 | 축적 배열 | 반사 분출 | 최대 시작 토크 | 허용되는 최대 회전 속도 | 비슷하다 | ||||||||||||||||
| μm | μm | (부하) | rpm | ||||||||||||||||||||||
| 에 | 디 | C | C | HT | 그는 | Hce | 안녕하세요 | Hci | Dt | DI | 안녕하세요 | 페 | 아니 | Fi | 니 | 크기 | 또는 | IR | 또는 | IR | mm | ||||
| h5 | h5 | ||||||||||||||||||||||||
| 88-0148-00 | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | M6*100 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| 88-0178-00 | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | M6*100 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| 88-0228-00 | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | M10*100 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | M10*100 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| 88-0445-00 | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | M10*100 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
그림
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
