원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
XU 시리즈
소개

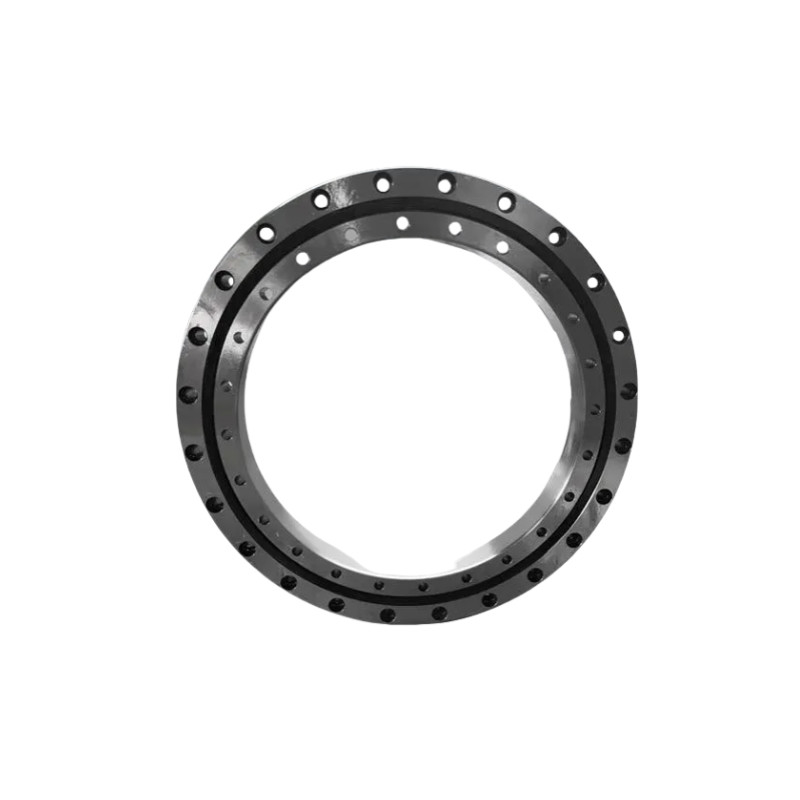

XU 시리즈 (종합 내부 및 외부 반지) 는 고정 플랜지 및 지원 좌석의 필요성을 제거합니다.좌석과 함께 통합된 내부 및 외부 반지 구조는 설치 중에 성능에 최소한의 영향을줍니다., 안정성, 회전 정확성 및 외부 및 내부 고리 회전 모턴트를 보장합니다.
회전판 베어링의 특징
1.높은 부하 용량:턴테이블 베어링은 상당한 방사선, 축 및 기울기 모멘트 부하를 지원 할 수 있습니다.
2.부드러운 회전:그들은 심지어 무거운 부하에서도 부드럽고 지속적인 회전을 허용하도록 설계되었습니다.
3.정확성:일부 베어링은 기계 또는 로봇과 같은 정확한 위치가 중요한 응용 프로그램에 높은 정밀도로 설계됩니다.
회전판 로어 를 선택 하는 방법
1.부하 요구 사항:부하의 종류 (축, 방사선, 모멘트) 및 크기를 결정합니다.
2.정확성:로봇 기술이나 의료 장비에 더 높은 정밀 리어링이 필요할 수 있습니다.
3.환경 요인:먼지, 습기, 온도 등이 베어링 성능에 영향을 줄 수 있기 때문에 고려해야 합니다.
4.장착 설계:일부 응용 프로그램은 설치가 용이하기 위해 플랜지 장착 설계의 혜택을 누릴 수 있습니다.
사양
| 모델 | 크기 | 모델 |
기본 로드 등급
|
기본 로드 등급
|
무게 | |||||||||
|
(축)
|
(선형)
|
|||||||||||||
| 내부 고리 | 외부 반지 | 롤러 피치 다이아 | 높이 | 외부 고리 구멍의 중심 거리 | 설치 구멍 | 내부 고리 구멍의 중심 거리 | 설치 구멍 | Cr | 코아 | Cr | 코아 | |||
| d | D | Dpw | B B1 | r 분 | 네 | 리 | ni | KN | KN | KN | KN | 1kg | ||
| XU050077 | 40 | 112 | 77 | 22 | 97 | 6 다이아.6.6 | 56 | 6-M8 | XU050077 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
| XU060094 | 57 | 140 | 94 | 26 | 120 | 6 다이아.9 | 70 | 6-M8 | XU060094 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
| XU060111 | 76.2 | 145.79 | 111 | 15.87 | 133.1 | 8 다이아6.9 | 88.9 | 8 다이아6.9 | XU060111 | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
| XU080120 | 69 | 170 | 120 | 30 | 148 | 6 다이아9 | 90 | 6-M8 | XU080120 | 56 | 53 | 35.5 | 26 | 4 |
| XU080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | 16-Dia.6.9 | 115.8 | 16-Dia.6.9 | XU080149 | 63 | 66 | 40 | 32.5 | 3.6 |
| XU120179 | 124.5 | 234 | 179 | 35 | 214 | 12일11 | 144.5 | 12일11 | XU120179 | 118 | 179 | 75 | 88 | 7 |
| XU120222 | 140 | 300 | 222 | 36 | 270 | 12일16 | 170 | 12일18 | XU120222 | 133 | 275 | 85 | 131 | 12 |
| XU160260 | 191 | 329 | 260 | 46 | 305 | 20 다이아14 | 215 | 20 다이아14 | XU160260 | 212 | 350 | 135 | 173 | 16 |
| XU080264 | 245.9 | 3111 | 264 | 25.4 | 295.3 | 12일8.7 | 231.8 | 12일8.7 | XU080264 | 85 | 117 | 54 | 57 | 6.9 |
| XU160405 | 336 | 474 | 405 | 46 | 450 | 30일.14 | 360 | 30일.14 | XU160405 | 270 | 550 | 172 | 270 | 25 |
| XU080430 | 380 | 480 | 430 | 26 | 462 | 20 다이아9 | 398 | 20-M10 | XU080430 | 110 | 280 | 70 | 138 | 12 |
| XU300515 | 384 | 646 | 515 | 86 | 598 | 18일26 | 432 | 18일26 | XU300515 | 720 | 1370 | 455 | 670 | 115 |
홀 로터리 테이블
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
