원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
XSU 시리즈

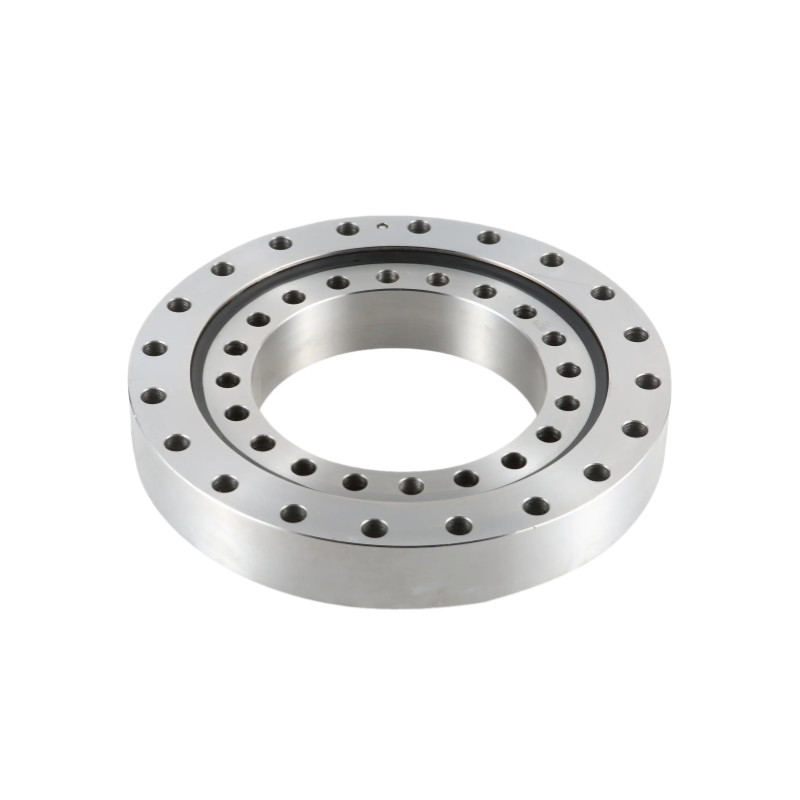

소개
XSU 시리즈 (통합된 내부 및 외부 반지) 는 고정 된 플랜지 및 지원 좌석의 필요성을 제거합니다. 또한 하나의 좌석으로 통합된 내부 및 외부 반지 구조를 사용하여설치가 성능에 거의 영향을 미치지 않습니다., 따라서 안정성, 특정 회전 정확성 및 외부 및 내부 고리 회전 모두에 사용할 수있는 토크를 달성합니다.
회전판 베어링의 특징
1.높은 부하 용량:턴테이블 베어링은 상당한 방사선, 축 및 기울기 모멘트 부하를 지원 할 수 있습니다.
2.부드러운 회전:그들은 심지어 무거운 부하에서도 부드럽고 지속적인 회전을 허용하도록 설계되었습니다.
3.정확성:일부 베어링은 기계 또는 로봇과 같은 정확한 위치가 중요한 응용 프로그램에 높은 정밀도로 설계됩니다.
사양
| 모델 번호 |
셰프트
|
다이멘신 (mm) | 기본 로드 등급 축 |
기본 로드 등급
|
제한 속도 | 무게 | ||||||||
|
직경
|
반사
|
|||||||||||||
|
내부 고리
|
외부 반지
|
너비
|
설치 구멍
|
샴퍼
|
오, 오, 오 | 다이아. 리 | Ca KN | 코아 KN | Cr KN | 코르 KN | r/min | 1kg | ||
|
d
|
D
|
B
|
nB
|
r 분
|
||||||||||
| XSU080168 | 130 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
| XSU080188 | 150 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 375 | 46 | 110 | 203 | 3.7 |
| XSU080218 | 180 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
| XSU080258 | 220 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
| XSU080318 | 280 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
| XSU080398 | 360 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 100 | 7.8 |
| XSU140414 | 344 | 344 | 484 | 56 | 24 | 2 | 460 | 368 | 229 | 520 | 146 | 250 | 28 | |
| XSU140544 | 474 | 474 | 614 | 56 | 32 | 2.5 | 590 | 498 | 270 | 680 | 170 | 330 | 38 | |
| XSU140644 | 574 | 574 | 714 | 56 | 36 | 2.5 | 690 | 598 | 290 | 800 | 185 | 395 | 44 | |
| XSU140744 | 674 | 674 | 814 | 56 | 40 | 3 | 790 | 698 | 315 | 930 | 200 | 455 | 52 | |
| XSU140844 | 774 | 774 | 914 | 56 | 40 | 3 | 890 | 798 | 340 | 1050 | 215 | 510 | 60 | |
| XSU140944 | 874 | 874 | 1014 | 56 | 44 | 3.6 | 990 | 898 | 360 | 1170 | 227 | 580 | 67 | |
드와잉
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
