원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HYR 시리즈
소개

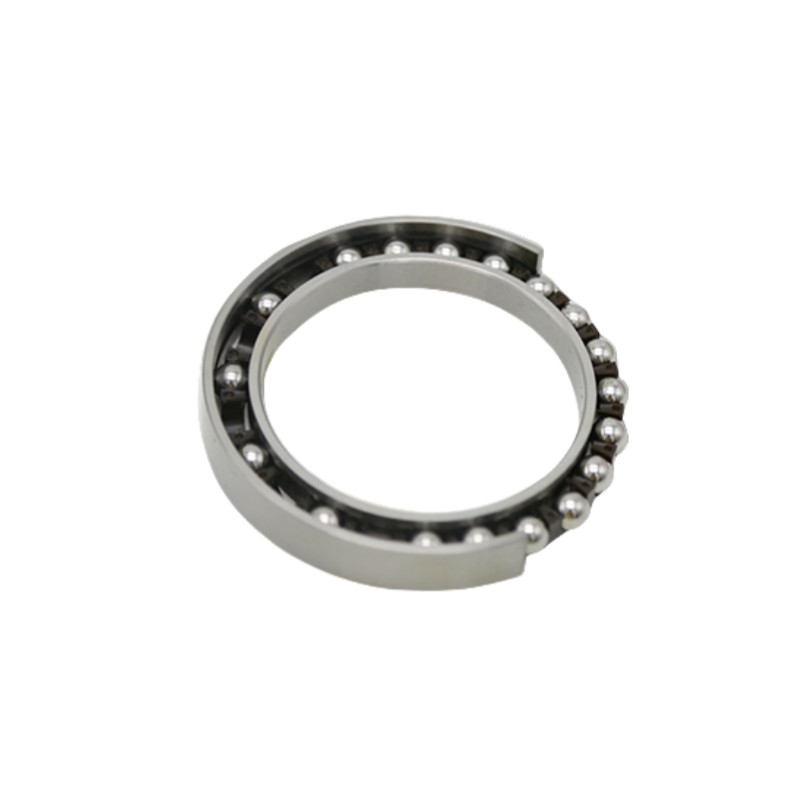

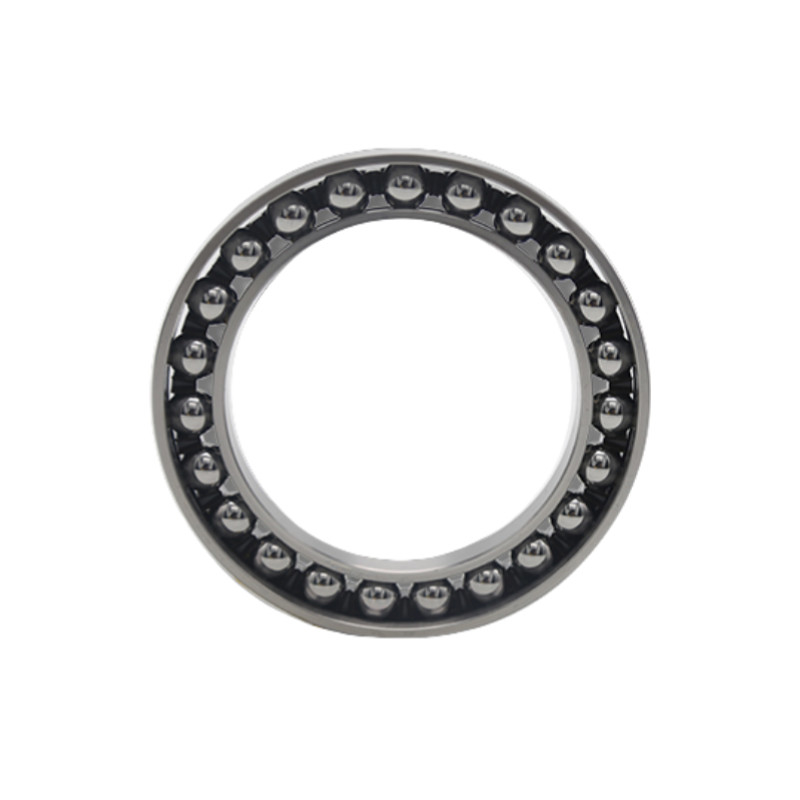

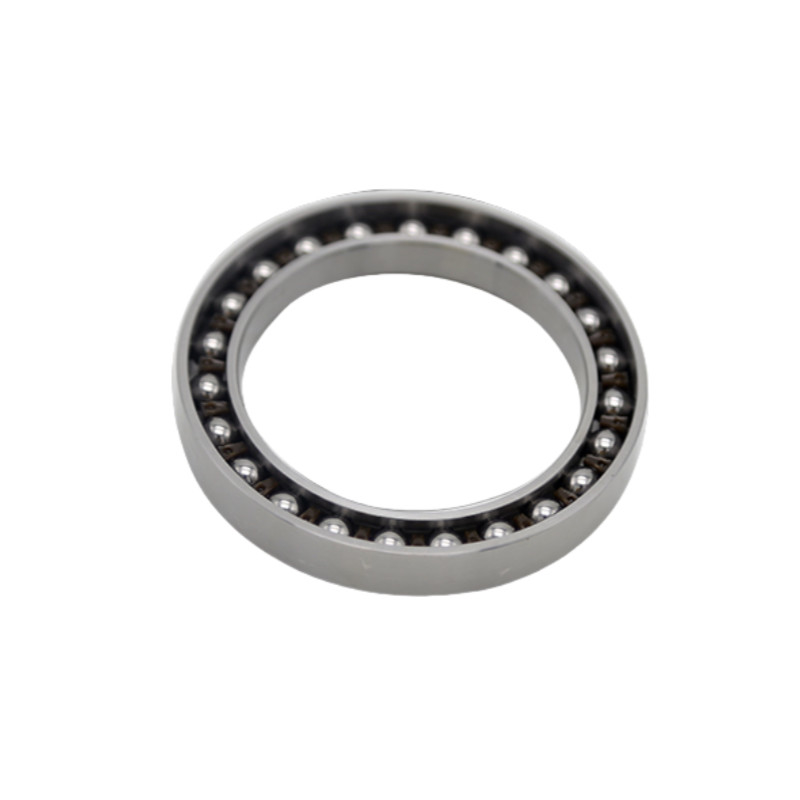

HYR 플렉서블 베어링은 주로 번갈아있는 스트레스가 있습니다. 얇은 벽 두께로 인해 캠과 일치 할 때 변형됩니다.고 탄소 크롬 베어 스틸은 내부 및 외부 고리 및 롤링 요소에 사용됩니다., 그리고 나일론 통합 유지 장치가 유지 장치로 사용됩니다.
HYR 플렉서블 레이어, 종종 하모닉 드라이브 시스템이나 다른 고정도 기어 감소기에 사용됩니다.성능이 손상되지 않고 변형을 수용하도록 특별히 설계된 고정도 베어링입니다.이러한 베어링은 로봇, 자동화 및 항공우주와 같은 유연하고 높은 토크의 애플리케이션에 필수적입니다. 최소한의 반작용을 가진 부드럽고 정확한 움직임이 중요합니다.그들의 유연성 때문에 그들은 스트레인 웨이브 게어링의 독특한 요구에 잘 적합합니다.예를 들어, 하모닉 드라이브), 유연성이 제어 된 변형 상태에서 구성 요소의 상호 작용을 허용합니다.
회전 테이블 베어링의 특징
1.부하 운반 능력 향상:횡단 롤러 또는 각접촉 디자인은 HYR 베어링이 방사선, 축 및 모멘트 부하를 동시에 처리 할 수있게합니다.제한된 공간에서 높은 부하 요구 사항이있는 애플리케이션에 적합합니다..
2.부드럽고 정확한 움직임:HYR 베어링 은 마찰 이 적고 저항 과 마모 를 최소화 하는 원활 한 회전 을 제공한다. 이것은 특히 정확성 과 반응성 이 필수적 인 로봇 애플리케이션 에 유용 하다.
3.콤팩트하고 가벼운:얇은 디자인과 높은 부하 용량은 공간을 제한하는 로봇 관절이나 하모닉 드라이브와 같은 컴팩트 시스템에 이상적입니다.
4.높은 경직성, 유연성:HYR 베어링은 굽을 수 있음에도 불구하고 높은 경직성을 유지하여 정확성을 손상시키지 않고 변형 조건에서 작동 할 수 있습니다.
5.사용기간:적절한 윤활 및 유지 보수로 HYR 베어링은 높은 마모 저항력을 가지고 있으며 장기간에 걸쳐 지속적인 고 정밀 작업에 견딜 수 있습니다.
사양
| 모델 | 측정 사양 (mm) | 신용등급 가치 | ||||||
| d | D | B | C | r | 최대 방사선 변형 | 입력 속도 | 출력 값 | |
| (mm) | (r/min) | (N.m) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
드와잉
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
