원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
YRTM 시리즈
 |
ZKLDF 축 각성 접촉 구슬 라이거는 높은 속도와 낮은 마찰 토크를 유지하면서 결합 된 부하를 견딜 수 있으며, 따라서 높은 회전 정확도를 보장합니다.ZKLDF 회전 테이블 베어링은 고속 회전 작업 테이블에 사용하기에 적합합니다, 밀링, 밀링, 톱니 머리와 정밀 측정 기기. |
소개

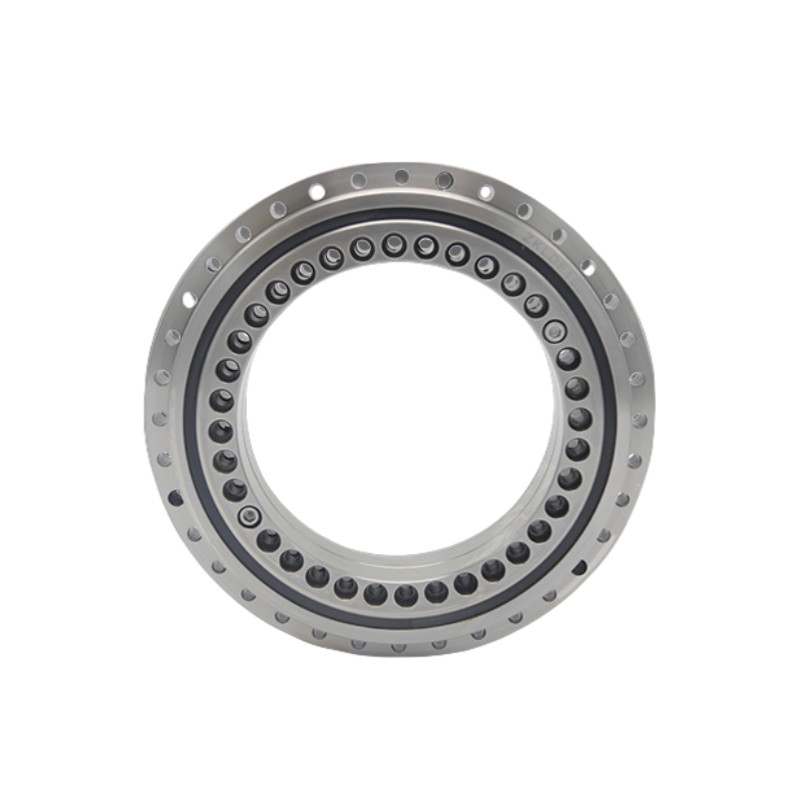

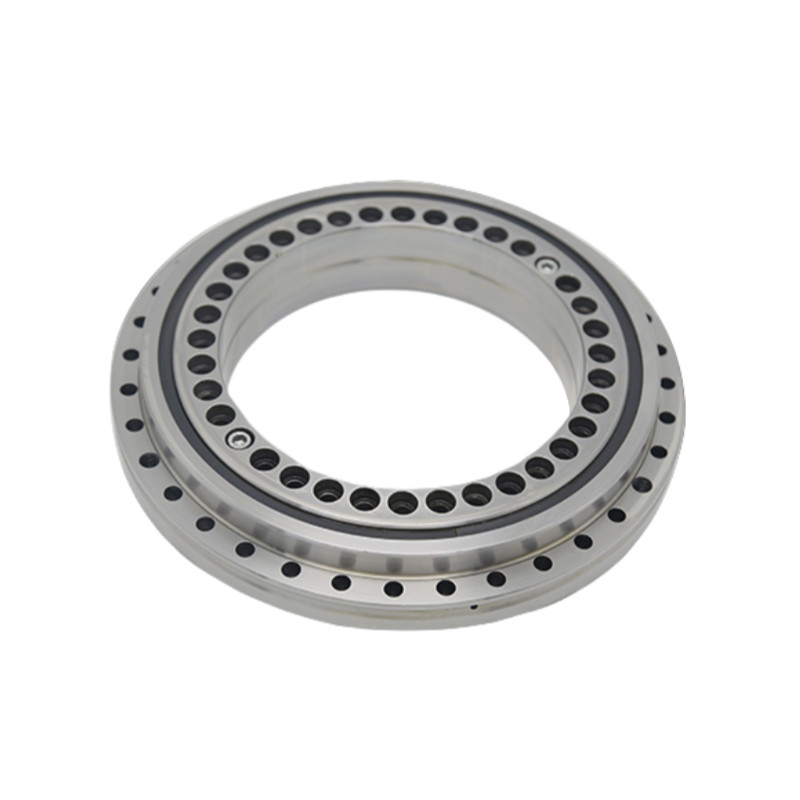

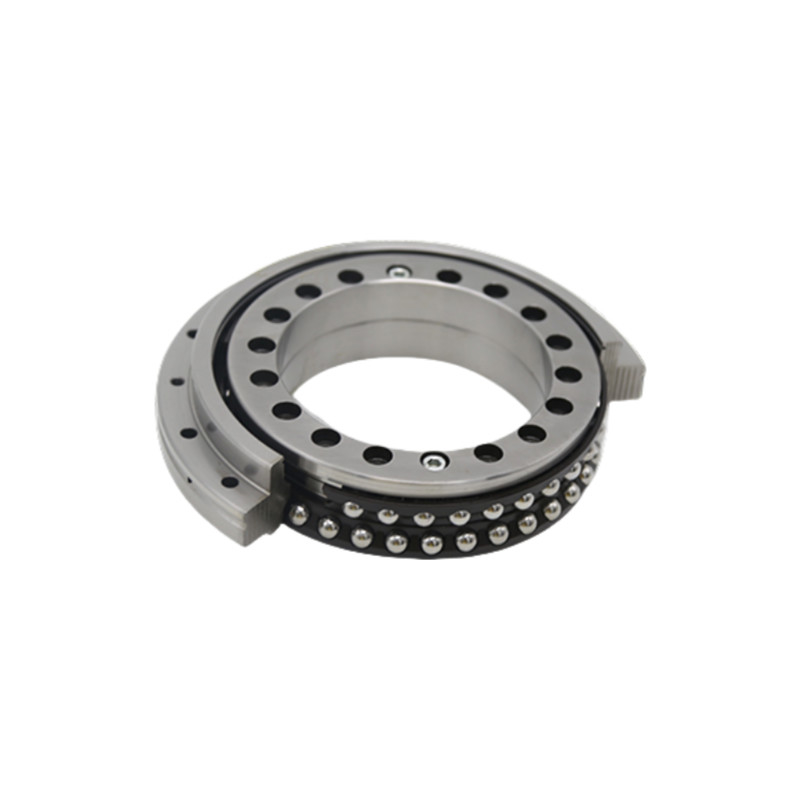

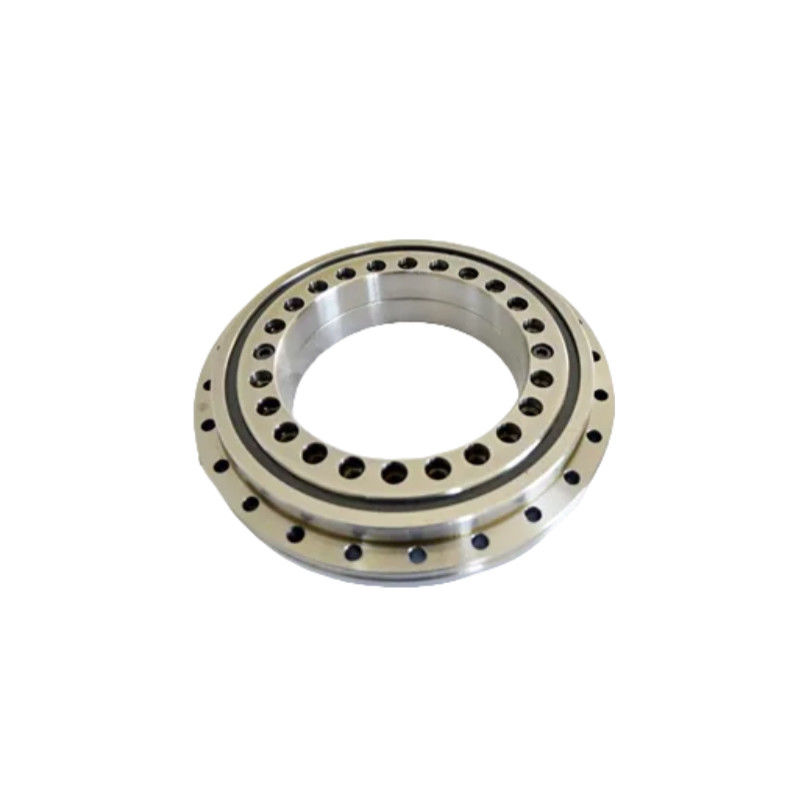

ZKLDF 축 각성 접촉 공 베어링은 단위 외부 반지, 두 개의 내부 반지, 두 줄의 공 롤러 및 케이지 조립을 갖추고 있습니다. 접촉 각도는 60 °입니다.외부 반지 및 내부 반지 고정 구멍을 갖추고 있습니다이 단위는 운송 및 취급 도중 안전성을 위해 스크루를 고정하여 고정됩니다.
ZKLDF 축각 접촉 구슬 베어링은 오염, 불순물 및 기름을 효과적으로 퇴치하여 잠재적인 누출을 방지하는 이중 측면 밀폐 덮개로 장착되어 있습니다.ZKLDF 회전 테이블 베어링은 정교한 바륨 기반 지방을 사용합니다, 특수한 지방 구멍을 통해 편리한 지방 보충을 허용합니다.
ZKLDF 축각 접촉 구슬 라이거는 60 ° 접촉 각과 두 줄의 구슬 롤러로 설계되어 있으며, 방사선 부하, 이중 축적 부하 및 기울기 모멘트를 지원합니다.구리 격리 를 가진 독특한 설계 는 높은 속도 에 견딜 수 있게 한다, 긴 운영 기간, 높은 경직성, 고 정밀성, 동시에 마찰 토크를 최소화합니다. 이것은 ZKLDF 회전 테이블을 고속,고속 회전 작업 테이블과 같은 장기적인 응용 프로그램, 밀링, 밀링, 톱니 머리와 정밀 측정 기기.
회전 테이블 베어링의 특징
1높은 정확성: 회전 테이블 베어링은 정확성을 요구하는 응용 프로그램에서 필수적인 최소한의 역작용으로 부드럽고 일관된 회전을 제공합니다.
2컴팩트 디자인: 여러 종류의 부하를 동시에 처리 할 수있는 능력은 컴팩트한 베어링 구조를 허용하여 장비 발자국을 줄입니다.
3부하 용량 증가: 회전 테이블 베어링은 높은 부하를 처리하기 위해 만들어졌으며 무거운 용량 응용 프로그램에 내구성 있고 신뢰할 수 있습니다.
4. 긴 서비스 수명: 적절한 윤활 및 유지 보수와 함께, 회전 테이블 베어링은 지속적인 운영에서 높은 신뢰성을 제공, 연장 사용 견딜 수 있습니다.
사양
| 모델 | 차원 | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a | |
| 단위:mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| 모델 | 고정 구멍 | 합성 나사QTY | 리프팅 구멍 | 피치 (1) | 스크루 꽉 잡아주는 토크 | 기본 로드 등급 | 제한 속도 (4) | 베어링 마찰 토크 | 매스 | ||||||
| 수축 | |||||||||||||||
| 내부 고리 | 외부 반지 | 동적 | 정적 | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | CA | 코아 | 기름 | |||||||
| mm | mm | G | QTY | QTY*t | N m | KN | r/min | Nm | ≈Kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7.5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7.5° | 68 | 395 | 3180 | 500 | 40 | 82 |
드와잉
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
