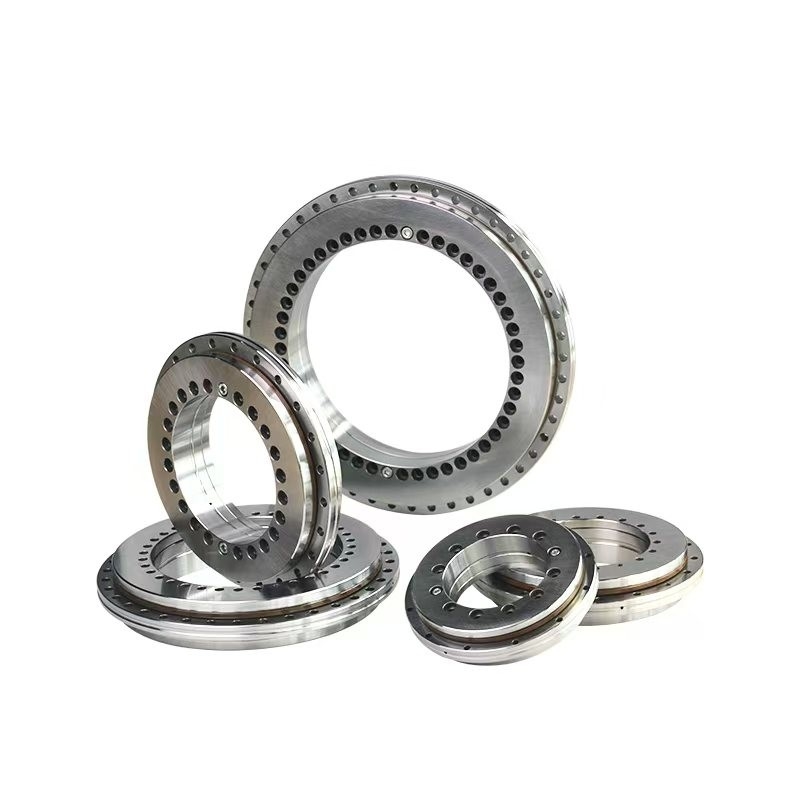

YRTM 회전 테이블 베어링은 다양한 산업 응용 분야에서 사용되는 회전 테이블, 인덱싱 테이블 및 회전 테이블의 회전 움직임을 지원하도록 설계된 전문 구성 요소입니다.일반적인 베어링과 달리, 회전 테이블 베어링은 축적, 방사성 및 모멘트 부하를 동시에 처리하도록 설계되었습니다. 이것은 정확성, 안정성,그리고 콤팩트한 공간에서 부하를 운반하는 능력. |
소개
각변변의 측정은 현대 산업의 중요한 측면이다. 특히 기계 부품의 회전 각의 측정에 대한 요구는 기계 도구 산업에서 높다.그것은 정확하게 측정하고 각 이동을 제어하는 것이 중요합니다.

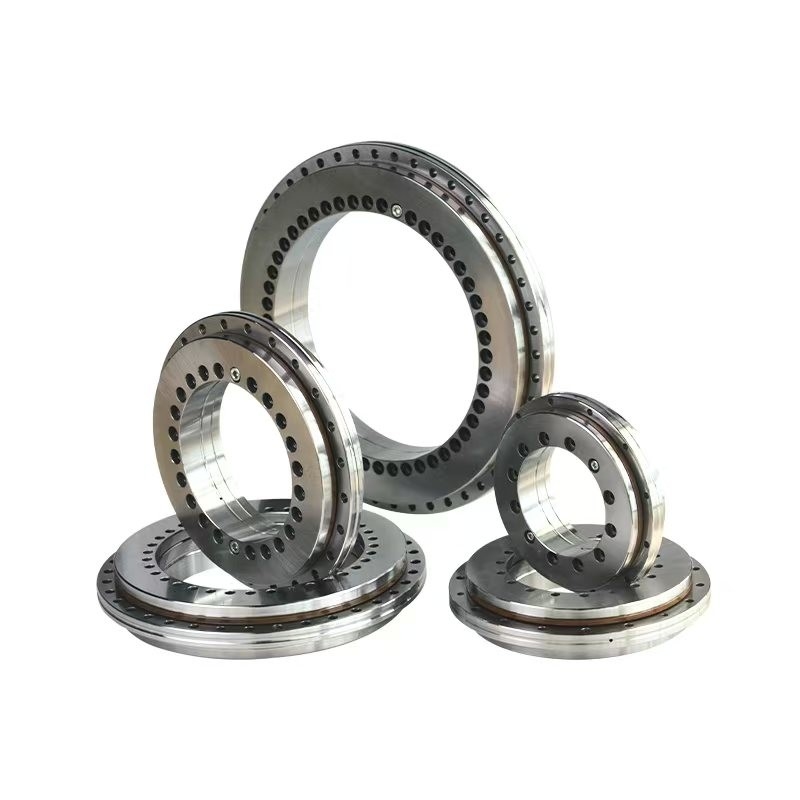

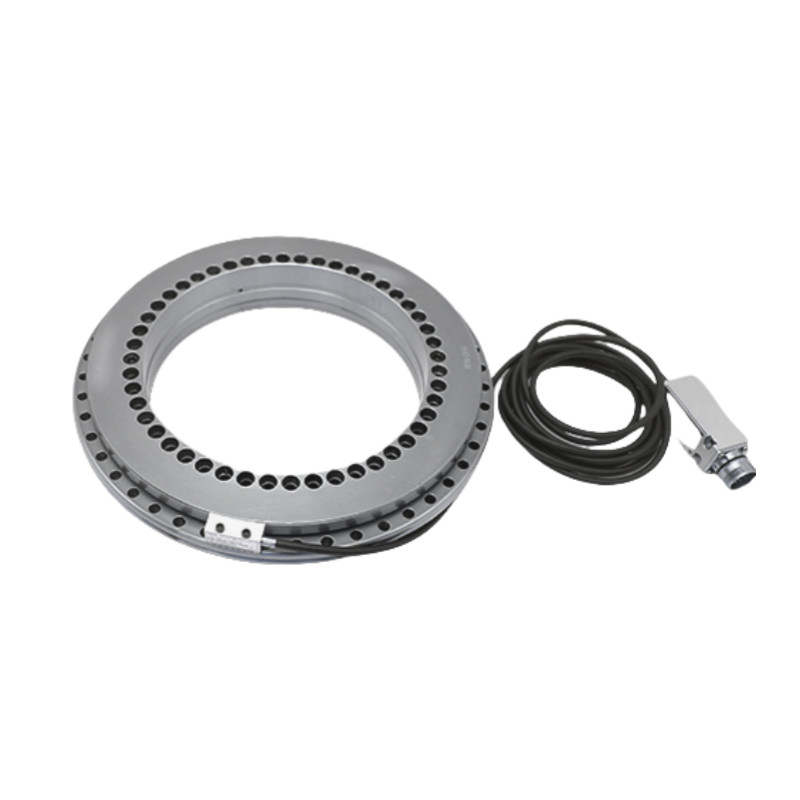

현재, 격자 및 자기 게이트 인코더는 각적 이동을 측정하는 데 가장 일반적으로 사용되는 장치입니다. 오스트리아의 AMOSIN 강철 등급 측정 시스템은 네 가지 주요 장점을 제공합니다:높은 정밀도 (최고 해상도 각도는 <2 아크초), 얼룩 저항성, 전기 인덕션이 없고, 상황에 적응할 수 있는 능력이 높습니다.
이 측정 시스템과 함께 YRT 회전 테이블 베어링은 쌍방향 축적 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있는 비교할 수 없는 정밀성을 제공합니다.이것은 고 정밀 애플리케이션에 대한 이상적인 솔루션을 만듭니다, 기계 도구 산업의 고 정밀 회전 테이블, 분할 머리, 과학적 실험 및 측정 등을 포함합니다.
회전 테이블 베어링의 주요 유형
1.횡단 롤러 베어링:이 유형에서는 실린더 롤러가 서로 정각으로 배치되어 높은 경직성과 정밀도를 제공합니다. 교차 롤러 베어링은 컴팩트하지만 큰 부하를 견딜 수 있습니다.이것은 그들을 CNC 가공 센터와 정밀 도구에 이상적으로 만듭니다..
2.엑시얼-라디얼 베어링:이러한 베어링은 축적 부하 (순환 축을 따라), 방사선 부하 (축에 세로) 및 기울기 모멘트를 수용하도록 특별히 설계되었습니다.그들의 견고한 구조는 무거운 부하 하에서 안정성이 중요한 응용 프로그램에 완벽예를 들어, 플레인 타블, 로봇 팔, 그리고 기어박스 같은 것들 말이죠.
3.스프레스 볼레어:이 베어링은 높은 축적 부하를 처리 할 수 있지만 방사성 부하 또는 모멘트 부하에 적합하지 않습니다. 주로 축적 부하 지원이 필요한 응용 프로그램에서 종종 사용됩니다.비록 다른 종류에 비해 회전 테이블 응용 프로그램에서 덜 흔합니다..
사양
| 모델 | 차원 | ||||||||||
| d | D | B | H | B | D1 | D2 | J | J1 | F | L | |
| 단위:mm | |||||||||||
| YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
| YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
| YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
| 모델 | 고정 구멍 | 합성 나사 QTY | 축적 및 방사성 유출 | 리프팅 구멍 | 피치 (1) | 스크루 꽉 잡아주는 토크 | 기본 로드 등급 | 기울기 딱딱한 | 베어링 마찰 토크3) | 매스 | ||||||||||
| 수축 | 반사 | |||||||||||||||||||
| 내부 고리 | 외부 반지 | 동적 | 정적 | 동적 | 정적 | |||||||||||||||
| d1 | d2 | a | QTY4) | d3 | QTY4) | MA2) | CA | 코아 | Cr | 코르 | CKL | CKL1 | ||||||||
| mm | mm | μm | G | QTY | QTY*t | N m | KN | kNm/mrad | Nm | ≈Kg | ||||||||||
| YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
| YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
| YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
| YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
| YRTM325 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
| YRTM395 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | M12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
| YRTM460 | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | M12 | 3 | 48*7.5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
드와잉
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
