YRTS 시리즈
 |

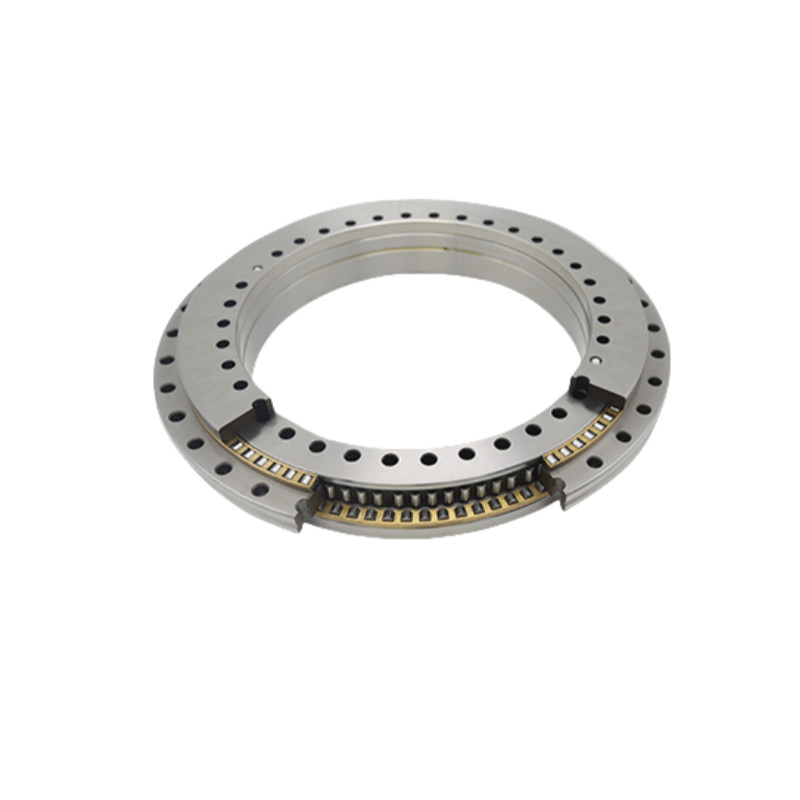

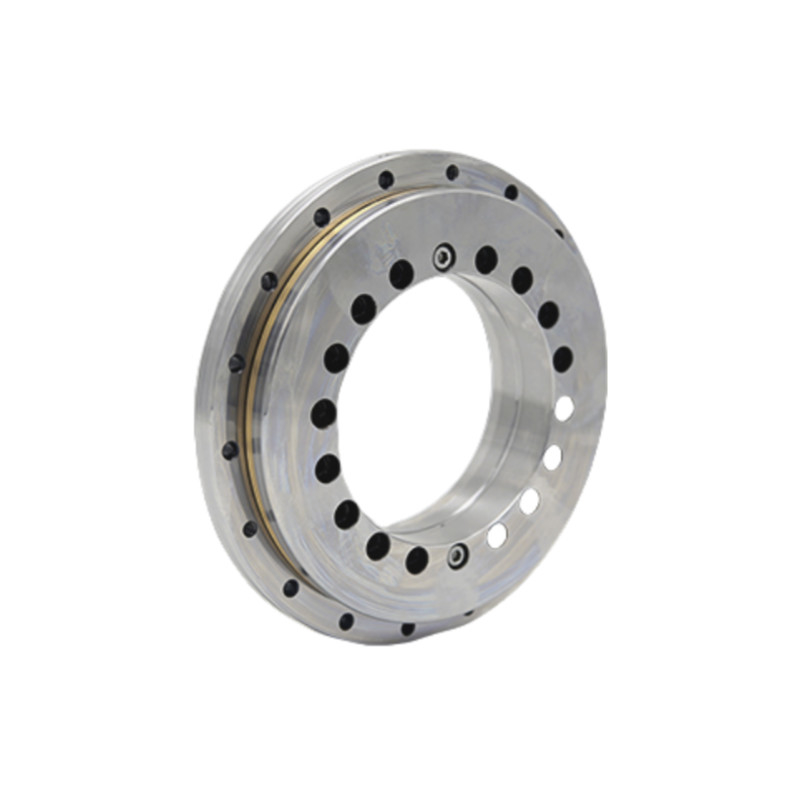

YRTS 기본 회전 테이블 베어링은 방사성 풀 롤러, 두 개의 축성 바늘 롤러 그룹, 케이지 어셈블리, 외부 링, L 섹션 내부 링 및 두 번째 링으로 설계되었습니다.외부 반지 및 내부 반지 고정 구멍을 갖추고 있습니다YRT 회전 테이블 베어링 구조는 양방향 축적 부하, 방사선 부하 및 기울기 모멘트를 지탱 할 수 있습니다.이 시리즈 베어링은 공장을 떠나기 전에 전 충전 적용이 시리즈 베어링은 특히 높은 정확성, 높은 경직성, 낮은 속도,그리고 짧은 순환 기간, 회전 테이블, 지표 머리와 회전 프레싱 머리와 같이. |
소개
각변변의 측정은 현대 산업의 중요한 측면이다. 특히 기계 부품의 회전 각의 측정에 대한 요구는 기계 도구 산업에서 높다.그것은 정확하게 측정하고 각 이동을 제어하는 것이 중요합니다.
현재, 격자 및 자기 게이트 인코더는 각적 이동을 측정하는 데 가장 일반적으로 사용되는 장치입니다. 오스트리아의 AMOSIN 강철 등급 측정 시스템은 네 가지 주요 장점을 제공합니다:높은 정밀도 (최고 해상도 각도는 <2 아크초), 얼룩 저항성, 전기 인덕션이 없고, 상황에 적응할 수 있는 능력이 높습니다.
이 측정 시스템과 함께 YRT 회전 테이블 베어링은 쌍방향 축적 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있는 비교할 수 없는 정밀성을 제공합니다.이것은 고 정밀 애플리케이션에 대한 이상적인 솔루션을 만듭니다, 기계 도구 산업의 고 정밀 회전 테이블, 분할 머리, 과학적 실험 및 측정 등을 포함합니다.
*X* 실시간 출력 신호는 직접 구동 애플리케이션에 최적의 솔루션입니다.
구조 도입
오스트리아 AMOSIN 강철 등급 측정 시스템은 세 가지 주요 구성 요소로 구성됩니다: 강철 등급 발, 읽기 머리와 전자 평가 장치.강철 등급 발은 베어링의 내부 고리에 설치되었습니다 (그림 2)이것은 균일 분포의 그리드를 가진 철강 반지입니다. 읽기 머리는 베어링의 외부 반지에 설치되었습니다.그러나 직접 접촉하지 않습니다.둘 사이에 0.1~0.2mm의 공백이 있습니다.
작동 중, 베어링이 회전하고, 강철 등급 발과 읽기 머리가 (그림 3) 서로 상대적으로 접촉하지 않고 움직입니다.인덕션으로 수집된 데이터는 케이블을 통해 전자 평가 (그림 6) 로 전송됩니다. (그림 5)전자적 평가는 정보를 광선 파동 또는 양성 하모닉 신호로 변환합니다.각 이동 측정 및 제어용 기계 도구의 수치 제어 시스템에 입력되는.
강철 측정 시스템은 다음과 같은 장점을 제공합니다.
A. 비접촉 인덕티브 인코더는 오래 지속되는 신뢰성을 보장하여 마모를 최소화하도록 설계되었습니다.
B. 정확도는 광적 인코더와 동등하며 2 아크초 미만의 높은 정확도를 제공합니다.
C. 이중 판독머리 측정 시스템은 레이어 방사선의 모든 오차를 실시간으로 수정할 수 있습니다.
D. 고속, 고역학적 해상도, 고역학적 성능
E. 자기 부품이 없고, 히스테레시 반응도 없고, 비자극화도 없고, 안전 문제도 없습니다.
F. 단단한 곡물, 기름 등에 대한 강력한 방지 능력. 제품은 IP67 등급으로 보호되어 수압과 밀집한 먼지에 저항합니다.오염물질에 민감하지 않습니다..
콤팩트한 디자인으로 좁은 공간에 설치할 수 있습니다.
이 제품은 설치가 쉽고 빠르게 조정할 수 있습니다. 그것은 매우 신뢰할 수 있으며 충격과 진동에 저항합니다.
이 제품은 시누스 파 (1VPP) 와 사각형 파 (TTL) 를 출력 할 수 있습니다. 시멘스 및 Fanuc 수치 제어 시스템과 호환됩니다.
사양
| 모델 | 차원 | ||||||||
| d | D | H | H1 | H2 | C | d1 | dn | dm | |
| 단위:mm | |||||||||
| YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
| YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
| YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
| YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
| YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
| 모델 | 고정 구멍 | 합성 나사 QTY | 리프팅 구멍 | 피치 (1) | 스크루 꽉 잡아주는 토크 | 기본 로드 등급 | 제한 속도5) | 매스 | |||||||||
| 수축 | 반사 | ||||||||||||||||
| 내부 고리 | 외부 반지 | 동적 | 정적 | 동적 | 정적 | ||||||||||||
| 할 것 | ds | 츠 | QTY4) | dL | QTY4) | MA2) | CA | 코아 | Cr | 코르 | 기름 | ||||||
| mm | mm | G | QTY | QTY*t | N m | KN | r/min | ≈Kg | |||||||||
| YRTS200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 105 | 635 | 78 | 202 | 950 | 9.7 |
| YRTS260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 131 | 840 | 85 | 275 | 800 | 18.3 |
| YRTS325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M13 | 3 | 36*10° | 34 | 191 | 1260 | 108 | 300 | 680 | 25 |
| YRTS395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M14 | 3 | 48*7.5° | 34 | 214 | 1540 | 121 | 390 | 600 | 33 |
| YRTS460 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M15 | 3 | 48*7.5° | 34 | 221 | 1690 | 168 | 570 | 500 | 45 |
드와잉
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
