원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
YRT 시리즈
![]() |

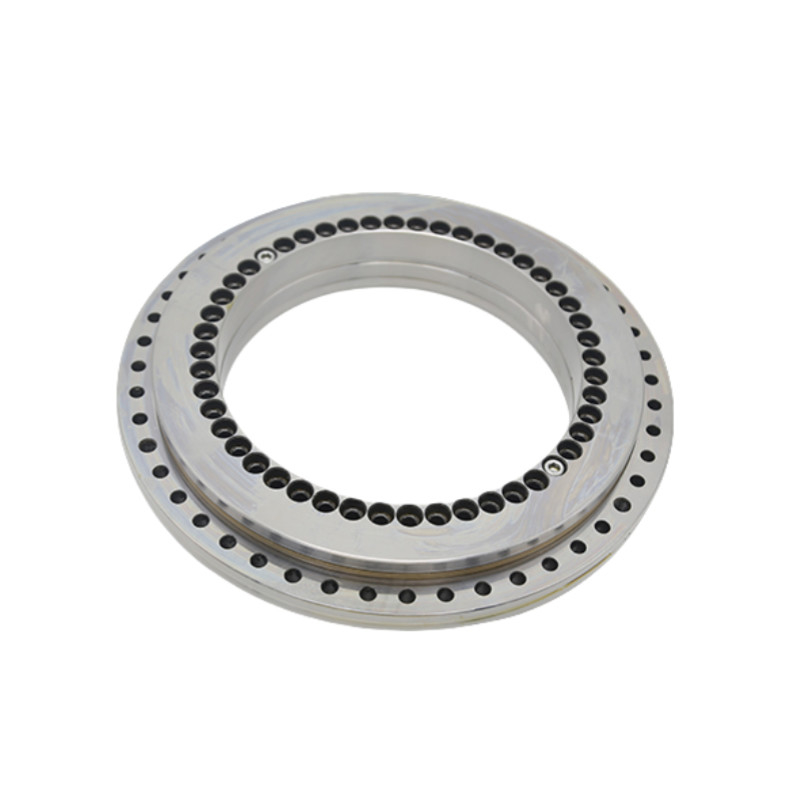

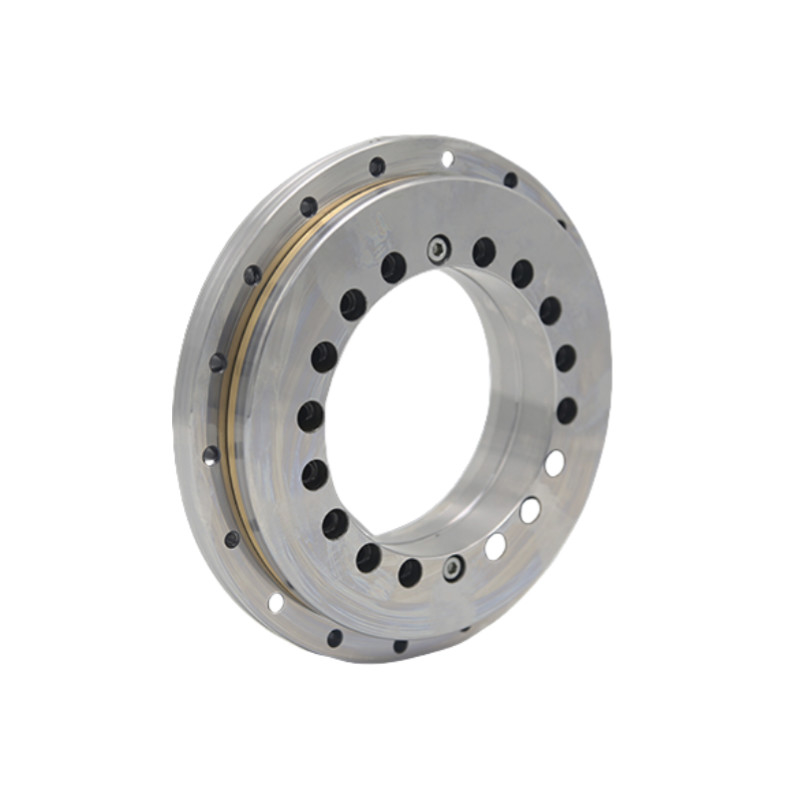

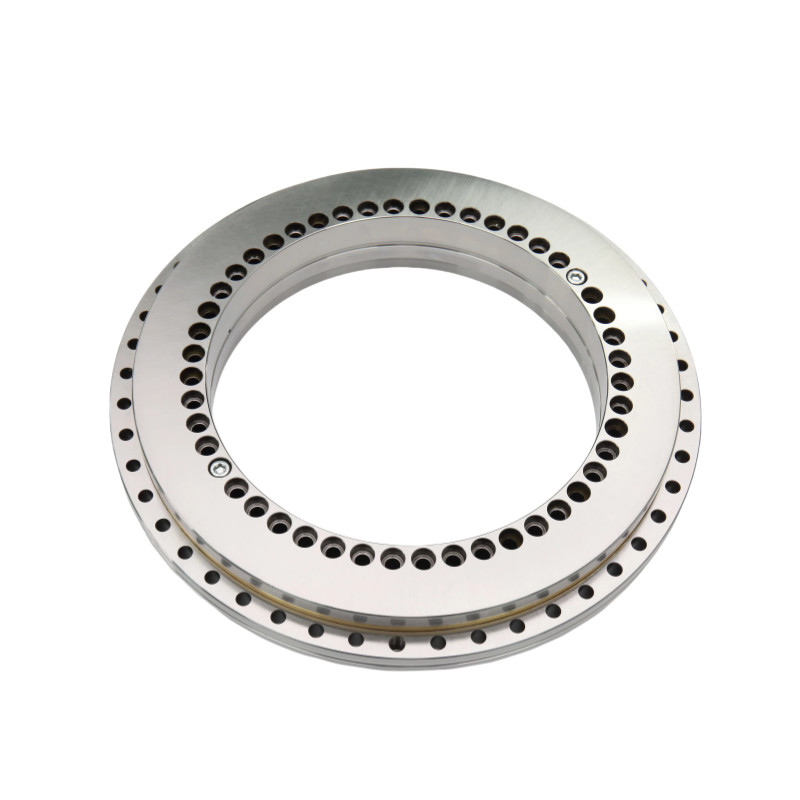

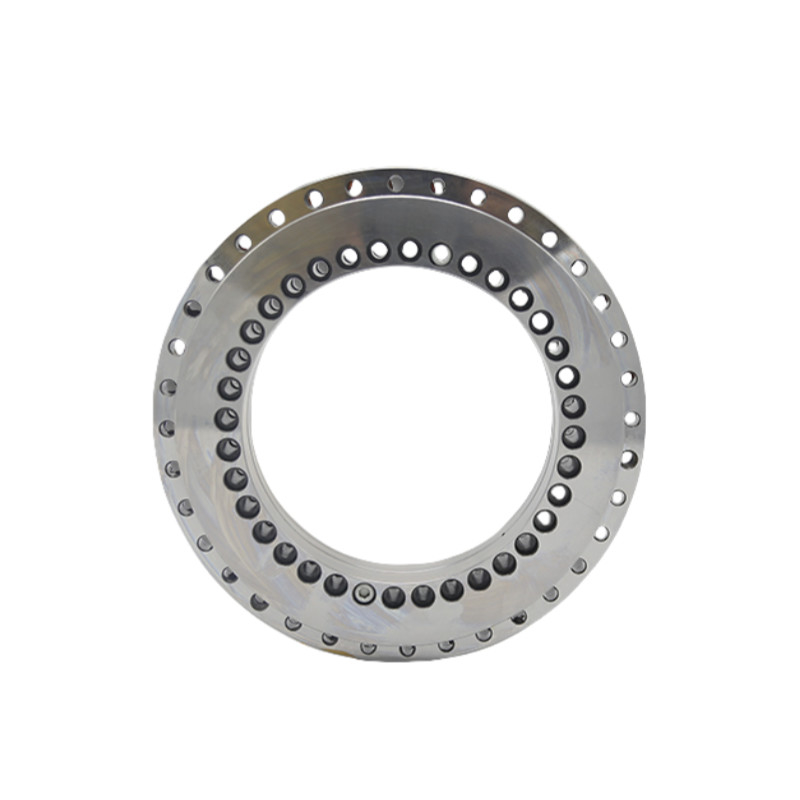

YRT 기본 회전 테이블 베어링은 방사성 풀 롤러, 두 개의 축성 바늘 롤러 그룹, 케이지 어셈블리, 외부 링, L 섹션 내부 링 및 두 번째 링으로 설계되었습니다.외부 반지 및 내부 반지 고정 구멍을 갖추고 있습니다YRT 회전 테이블 베어링 구조는 양방향 축적 부하, 방사선 부하 및 기울기 모멘트를 지탱 할 수 있습니다.이 시리즈 베어링은 공장을 떠나기 전에 전 충전 적용이 시리즈 베어링은 특히 높은 정확성, 높은 경직성, 낮은 속도,그리고 짧은 순환 기간, 회전 테이블, 지표 머리와 회전 프레싱 머리와 같이. |
특징
1높은 정확성: P4 정확성, P2 정확성
2높은 딱딱함: 이 시리즈는 전하가 있습니다
3높은 부하:이 시리즈 베어링은 양방향 축 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있습니다.
4고속: YRTS 시리즈 베어링은 높은 회전 속도 상황에 적용 될 수 있습니다.
사양
모델 | 차원 | ||||||||
d | D | H | H1 | H2 | C | d1 | dn | dm | |
단위:mm | |||||||||
YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 |
YRT80 | 80 | 146 | 35 | 23.35 | 11.65 | 12 | 130 | 92 | 138 |
YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 |
YRT120 | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 |
YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 |
YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 |
YRT200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
YRT260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
YRT325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
YRT395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
YRT460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
YRT580 | 580 | 750 | 90 | 60 | 30 | 30 | 700 | 610 | 720 |
YRT650 | 650 | 870 | 122 | 78 | 44 | 34 | 800 | 680 | 830 |
YRT850 | 850 | 1095 | 124 | 80.5 | 43.5 | 37 | 1018 | 890 | 1055 |
YRT950 | 950 | 1200 | 132 | 86 | 46 | 40 | 1130 | 990 | 1160 |
YRT1030 | 1030 | 1300 | 145 | 92.5 | 52.5 | 40 | 1215 | 1075 | 1255 |
YRT1200 | 1200 | 1490 | 164 | 108 | 56 | 52 | 1410 | 1240 | 1445 |
모델 | 고정 구멍 | 합성 나사 QTY | 리프팅 구멍 | 피치 (1) | 스크루 꽉 잡아주는 토크 | 스크루 꽉 잡아주는 토크 | 제한 속도5) | 베어링 마찰 토크3) | 매스 | |||||||||
수축 | 반사 | |||||||||||||||||
내부 고리 | 외부 반지 | 동적 | 정적 | 동적 | 정적 | |||||||||||||
할 것 | ds | 츠 | QTY4) | dL | QTY4) | MA2) | CA | 코아 | Cr | 코르 | 기름 | |||||||
mm | mm | G | QTY | QTY*t | N m | KN | r/min | Nm | ≈Kg | |||||||||
YRT50 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 | 2 | / | / | 12*30° | 8.5 | 38 | 158 | 28.5 | 49.5 | 600 | 2.5 | 1.6 |
YRT80 | 5.6 | 10 | 4.2 | 10 | 4.6 | 12 | 2 | / | / | 12*30° | 8.5 | 56 | 255 | 42.5 | 100 | 530 | 3 | 2.4 |
YRT100 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | 2 | M5 | 3 | 18*20° | 8.5 | 76.5 | 415 | 47.5 | 120 | 430 | 3 | 4.1 |
YRT120 | 7 | 11 | 6.2 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 102 | 540 | 52 | 143 | 340 | 7 | 5.3 |
YRT150 | 7 | 11 | 6.2 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 320 | 10 | 6.2 |
YRT180 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 280 | 12 | 7.7 |
YRT200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 260 | 14 | 9.7 |
YRT260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 200 | 20 | 18.3 |
YRT325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 170 | 40 | 25 |
YRT395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 140 | 55 | 33 |
YRT460 | 10 | 15 | 8.2 | 46 | 10 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 355 | 2800 | 200 | 765 | 120 | 70 | 45 |
YRT580 | 11.4 | 18 | 11 | 46 | 11.4 | 42 | 2 | M12 | 6 | 48*7.5° | 68 | 490 | 4250 | 228 | 965 | 80 | 140 | 89 |
YRT650 | 14 | 20 | 13 | 45 | 14 | 42 | 2 | M12 | 6 | 48*7.5° | 116 | 1040 | 8000 | 490 | 1800 | 65 | 200 | 170 |
YRT850 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | M16 | 6 | 60*6° | 284 | 1000 | 8650 | 455 | 1730 | 50 | 300 | 253 |
YRT950 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | M17 | 6 | 60*6° | 284 | 1290 | 11400 | 530 | 2040 | 40 | 600 | 312 |
YRT1030 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | M18 | 6 | 72*5° | 284 | 1380 | 12000 | 620 | 2650 | 35 | 800 | 375 |
YRT1200 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | M19 | 6 | 72*5° | 284 | 1435 | 12850 | 745 | 2800 | 25 | 1000 | 450 |
드와잉
적용
![]() |
![]() |
![]() |
![]() |
산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
