원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
CRBTF 시리즈
 |

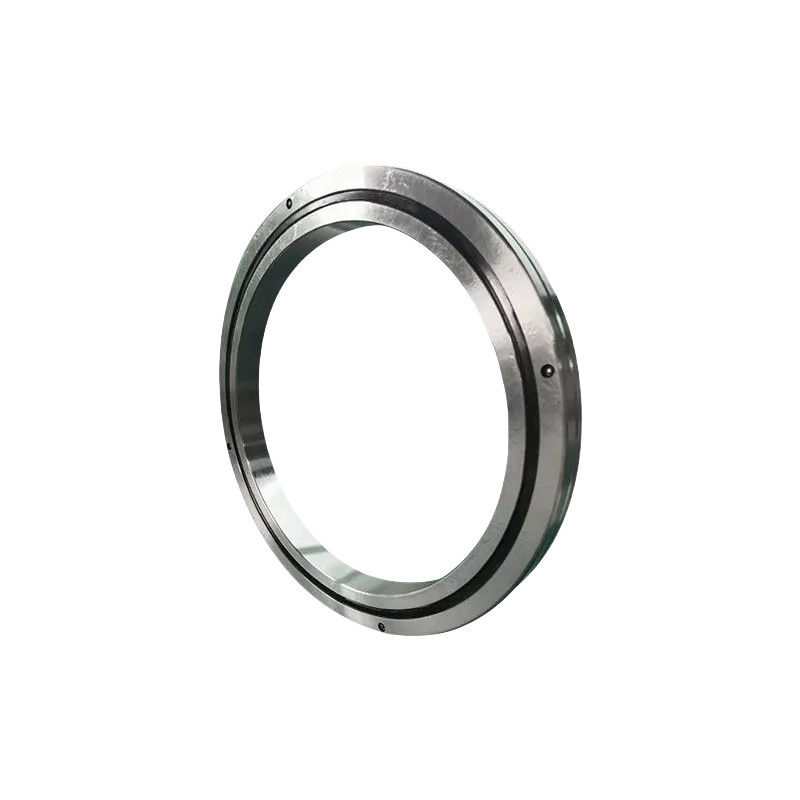

CRBTF 시리즈는 매우 제한된 구조적 상황에 적합한 장착 구멍이있는 초 얇은 벽 구조입니다.장착 구멍이있는 통합 내부 및 외부 반지 외부 및 내부 반지 모두 장착 구멍이 있기 때문에또한, 외부 반지와 내부 반지의 전체 구조로 인해,설치는 성능에 거의 영향을 미치지 않습니다, 따라서 안정 된 회전 정확도도 및 토크를 달성합니다. 외곽 및 내부 고리가 회전하는 상황에 적합합니다. |
특징
1높은 정확성: P4 정확성, P2 정확성
2높은 딱딱함: 이 시리즈는 전하가 있습니다
3높은 부하:이 시리즈 베어링은 양방향 축 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있습니다.
4작은 크기: 이 시리즈 베어링은 기계 도구에 대한 공간을 절약 할 수 있습니다.
사양
| 모델 | 크기 (mm) | 어깨 높이 ((mm) | 기본 로드 등급 | 무게 | 모델 | 내부 고리 | 외부 반지 | ||||||||
| 신분 | 과다 복용 | 롤러 피치 원 직경 | 높이 | 샴퍼 | Cr | 코르 | 장착 구멍 중앙 디아. PCD1 | 장착 구멍 크기 | 장착 구멍 중앙 디아 PCD2 | 장착 구멍 크기 | |||||
| d | D | dp | B B1 | rmin | ds (최대) | 약 (분) | KN | KN | 1kg | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | 6-M2.5 뚫린 가닥 | 35 |
6-D 2.9 구멍을 통해
|
|
D 5.5 대공, 깊이 2.8
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | 6-M2.5 뚫린 가닥 | 45 |
6-D 2.9 구멍을 통해
|
|
D 5.5 대공, 깊이 2.8
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | 구멍을 통과한 8-M2.5 실 | 55 |
8-D 2.9 구멍을 통해
|
|
D 5.5 대공, 깊이 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | 구멍을 통과한 8-M2.5 실 | 65 |
8-D 2.9 구멍을 통해
|
|
D 5.5 대공, 깊이 2.8
|
|||||||||||||||
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
