원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
CRBT 시리즈
 |

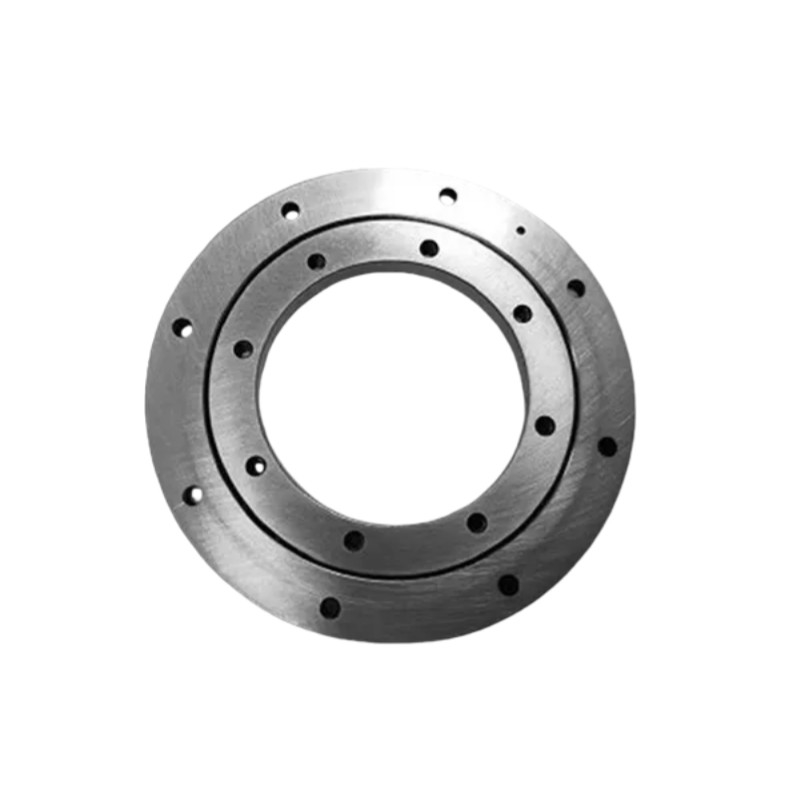

크로스 롤러 베어링은 고정도 고직성 롤러링 베어링이며 구조적 설계는 방사성,축적 모멘트 및 뒤집기 모멘트횡단 롤러 베어링은 기계 팔 관절, 산업 로봇, 기계 도구 회전 테이블 및 정밀 회전 장치와 같은 높은 수요 분야에서 널리 사용됩니다. CRBT 시리즈 크로스 롤러 베어링은 극히 제한된 구조 상황에 적합한 초 얇은 벽 구조입니다. |
특징
1높은 정확성: P4 정확성, P2 정확성
2높은 딱딱함: 이 시리즈는 전하가 있습니다
3높은 부하:이 시리즈 베어링은 양방향 축 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있습니다.
4작은 크기: 이 시리즈 베어링은 기계 도구에 대한 공간을 절약 할 수 있습니다.
사양
| 크기 (mm) | 어깨 높이 ((mm) | 기본 로드 등급 | 무게 | ||||||
| 신분 | 과다 복용 | 롤러 피치 원 직경 | 높이 | 샴퍼 | Cr | 코르 | |||
| d | D | dp | B B1 | rmin | ds (최대) | 약 (분) | KN | KN | 1kg |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
