원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
SX 시리즈
 |

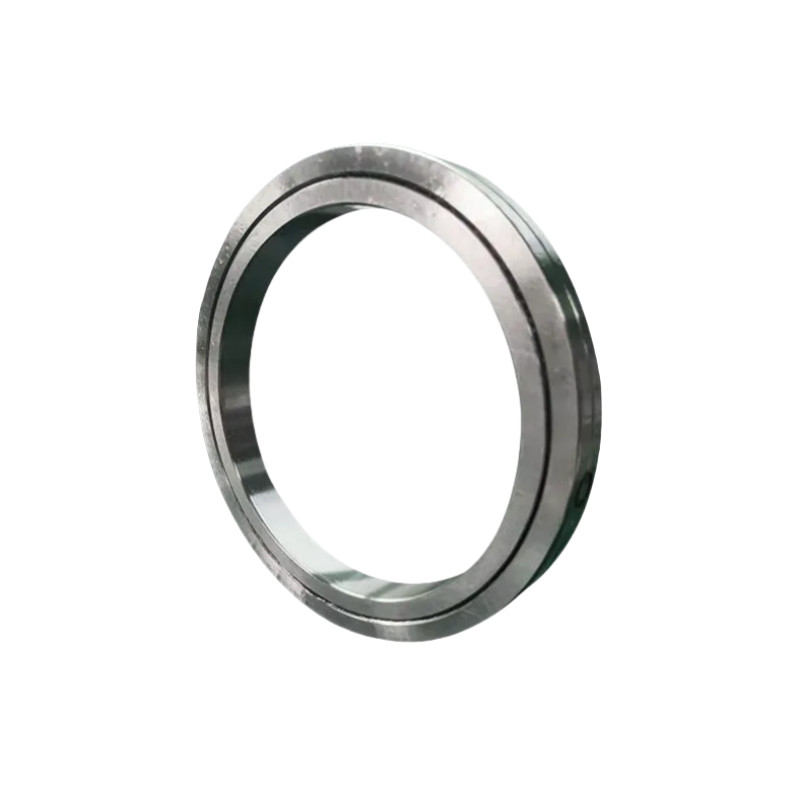

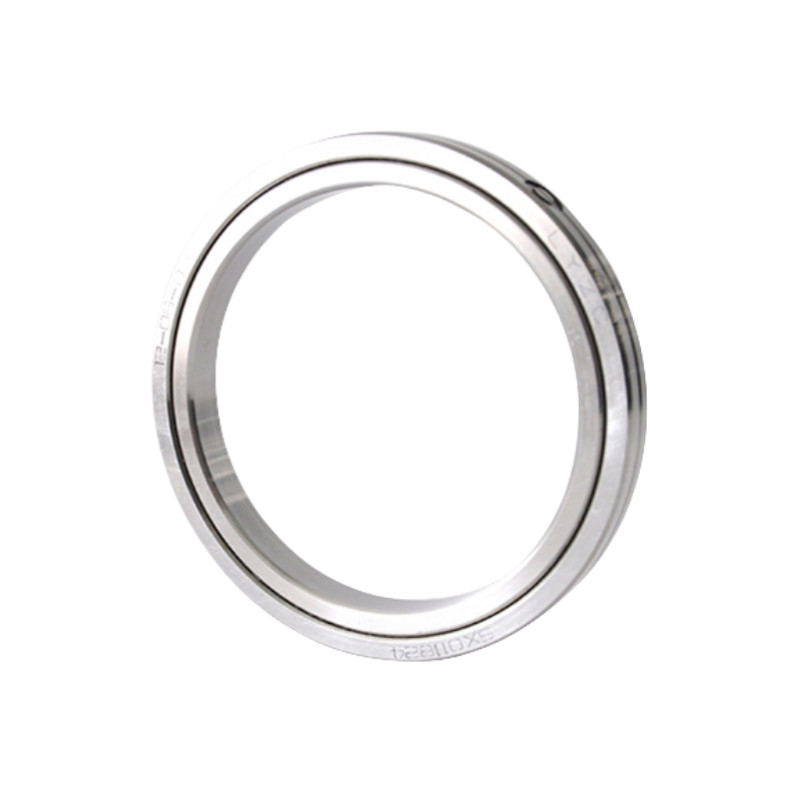

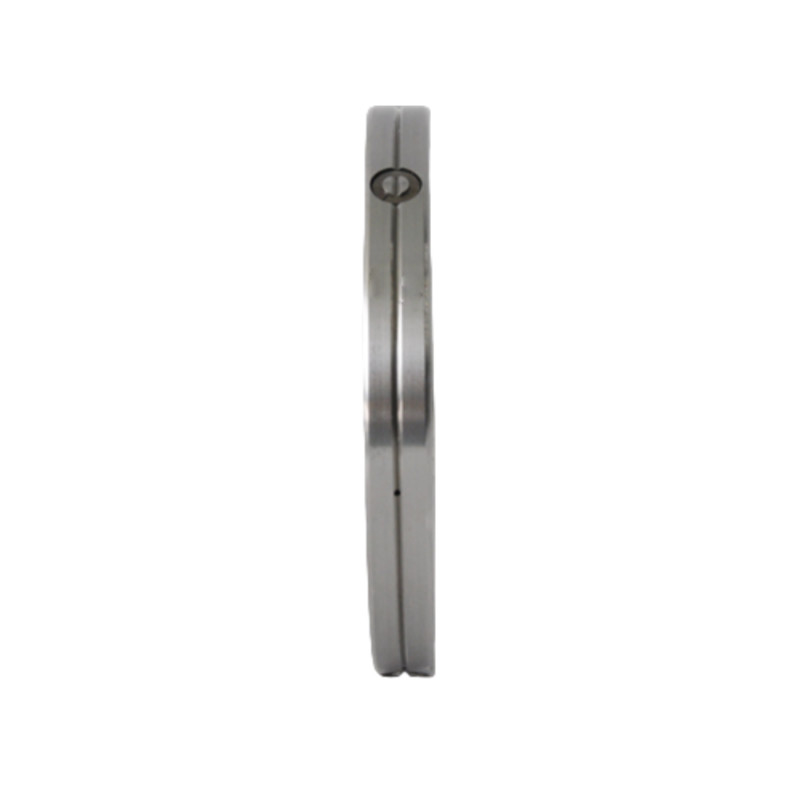

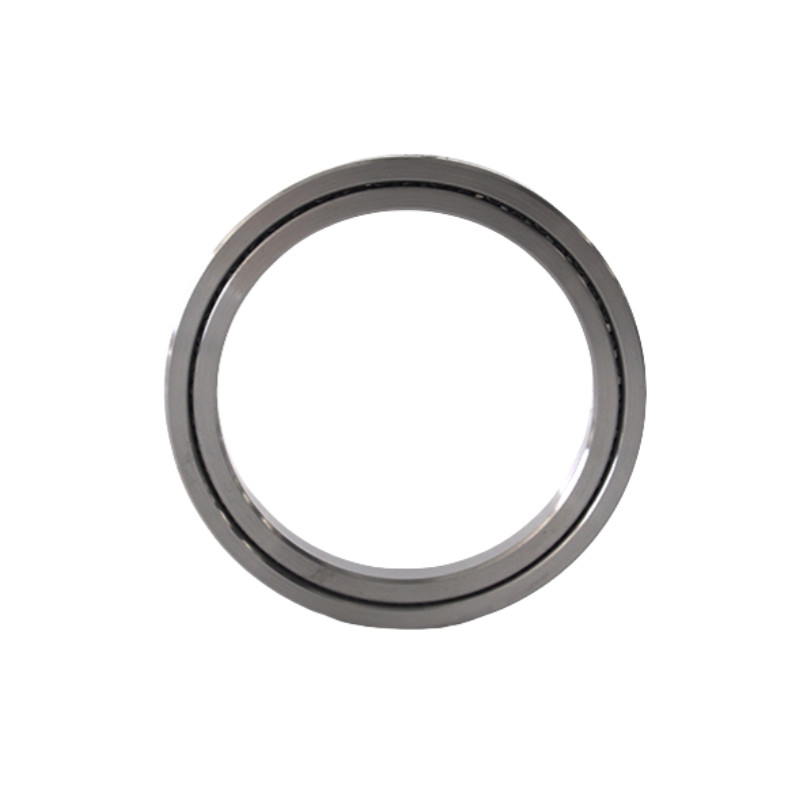

SX 시리즈 (방향 반지 분할 유형, 회전 내부 반지, 얇은 구간),이 유형은 RB 시리즈보다 작은 구간을 가지고 있습니다.외부 반지와 내부 반지에 장착 구멍이 없습니다., 그래서 이 모델은 프레스-피트 플랜지 또는 하우징이 필요합니다. |
특징
1높은 정확성: P4 정확성, P2 정확성
2높은 딱딱함: 이 시리즈는 전하가 있습니다
3높은 부하:이 시리즈 베어링은 양방향 축 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있습니다.
4작은 크기: 이 시리즈 베어링은 기계 도구에 대한 공간을 절약 할 수 있습니다.
사양
| 모델 번호 | 크기 |
어깨 높이
|
기본 로드 등급 (축) | 기본 로드 등급 (선선형) | 무게 | ||||||||
| 내부 고리 | 외부 반지 | 롤러 피치 지름 | 너비 | 석유 구멍 | 샴퍼 |
(mm)
|
CA | C0a | Cr | C0r | |||
| d | D | Dpw | B B1 | S | rmin | ds | ᄋ | kN | kN | kN | kN | 1kg | |
| SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 79.5 | 80.5 | 18 | 60 | 12 | 30 | 0.3 |
| SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 101.5 | 102.5 | 26 | 96 | 17 | 47 | 0.4 |
| SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 111.5 | 112.5 | 28 | 106 | 18 | 52 | 0.5 |
| SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 134.4 | 135.6 | 41 | 153 | 26 | 75 | 0.8 |
| SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 156.3 | 157.7 | 64 | 237 | 41 | 116 | 1.1 |
| SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 179.2 | 180.8 | 69 | 272 | 44 | 133 | 1.7 |
| SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202.8 | 98 | 381 | 63 | 187 | 2.3 |
| SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 224.2 | 225.8 | 106 | 425 | 68 | 208 | 3.1 |
| SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 269.2 | 270.8 | 149 | 612 | 95 | 300 | 5.3 |
| SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 339.2 | 340.8 | 245 | 1027 | 156 | 504 | 12 |
| SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 379.2 | 380.8 | 265 | 1148 | 167 | 563 | 13.5 |
| SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 449 | 451 | 385 | 1699 | 244 | 833 | 24 |
| SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 559 | 561 | 560 | 2538 | 355 | 1244 | 44 |
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
