원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
RA 시리즈
 |

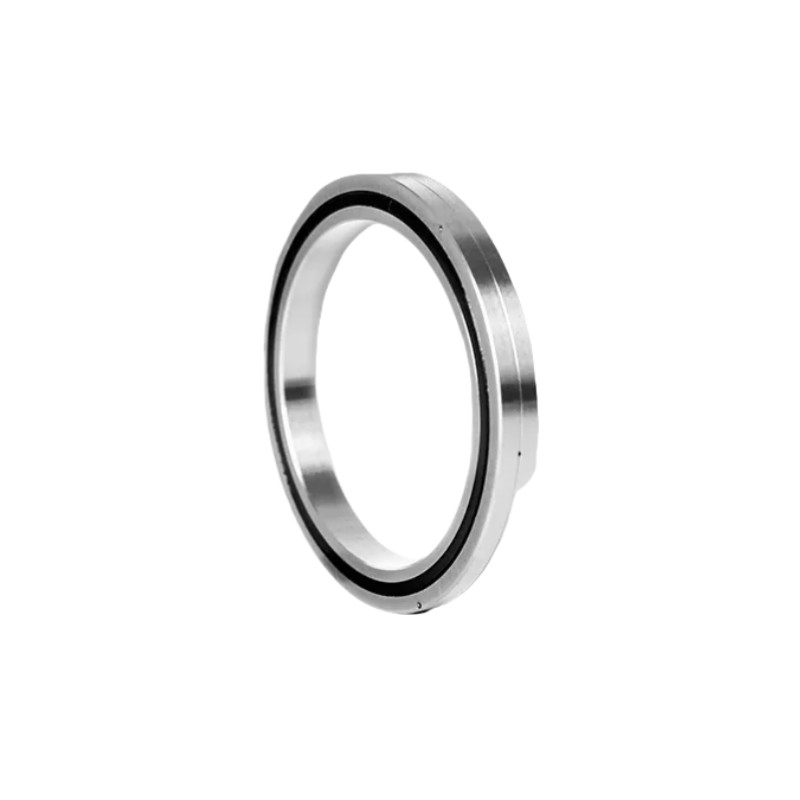

RA 시리즈 (integral inner ring, split outer ring, ultra-thin) 는 RB형 내부 반지와 외부 반지의 두께를 RB 시리즈와 유사한 한계까지 줄이는 컴팩트 모델입니다.분할된 외부 반지 구조는 가벼운 무게와 컴팩트한 설계가 필요한 부품에 가장 적합합니다., 로봇과 로봇 팔 회전 위치. |
모델 및 명칭 규정
| RA | 100 | 20 | UU | CC0 | P2 |
| 명목 모델 | 명목 내부 지름 (mm) | 명목 너비 (mm) |
밀폐 모드
• 표시되지 않은: 봉인되지 않은 • UU: 양쪽에 봉인 • U: 단면 벨트 밀폐 |
방사선 공백
• CC0: 마이너스 클리어먼트 (프레 로딩) C0: 긍정적 청산 • C1: 큰 공백 |
정확도 수준
• 표시되지 않은: 일반 수준 (수준 0) • P6 • P5 • P4 • P2 ※ RA 타입의 정확성에 대해 저희에게 문의하십시오. |
특징
1높은 정확성: P4 정확성, P2 정확성
2높은 딱딱함: 이 시리즈는 전하가 있습니다
3높은 부하:이 시리즈 베어링은 양방향 축 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있습니다.
4작은 크기: 이 시리즈 베어링은 기계 도구에 대한 공간을 절약 할 수 있습니다.
사양
| 모델 번호 | 크기 (mm) | 어깨 높이 | 기본 로드 등급 (선선형) | 무게 | ||||||
| 신분 | 과다 복용 | 롤러 피치 지름 | 높이 | 샴퍼 | Cr | 코르 | ||||
| d | D | Dpw | B B1 | rmin | ds | ᄋ | KN | KN | 1kg | |
| RA5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
