원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
RU 시리즈
 |

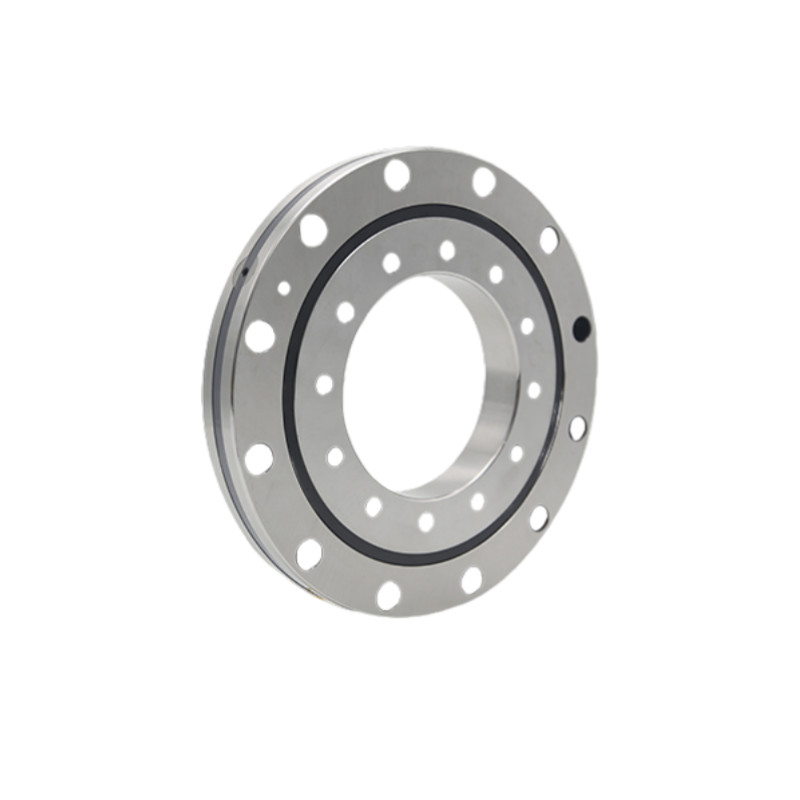

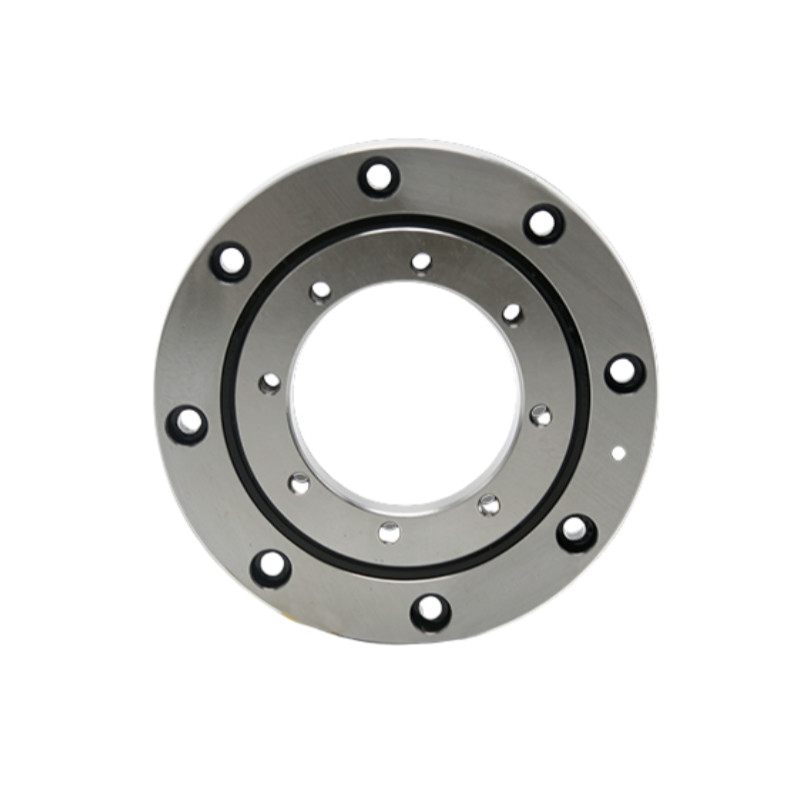

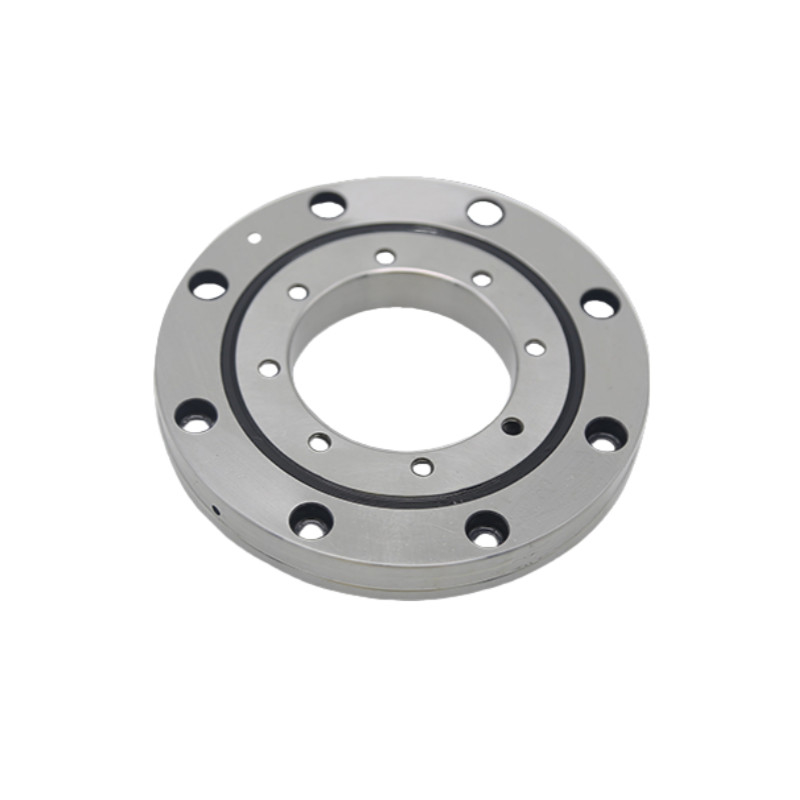

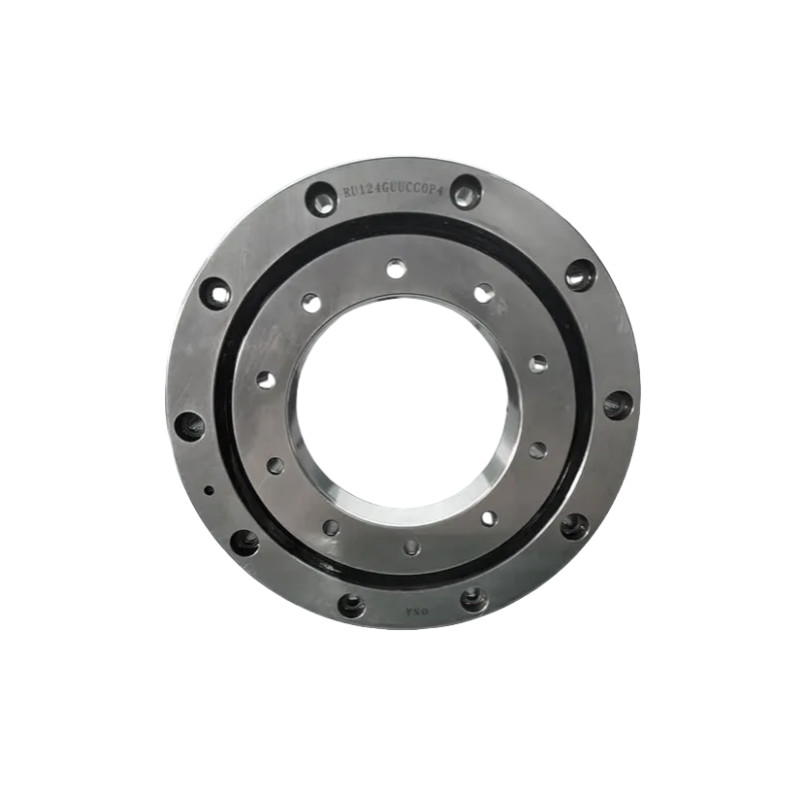

RU 시리즈 (착착 구멍이있는 통합 내부 및 외부 반지), 외부 및 내부 반지 모두 장착 구멍이 있기 때문에 설치 좌석 동안 플랜지 및 지원을 고정 할 필요가 없습니다.또한, 외부와 내부 고리의 전체 구조로 인해 설치는 성능에 거의 영향을 미치지 않으며 안정적인 회전 정확성과 토크를 달성합니다.외부와 내부 고리가 회전하는 상황에 적합합니다.. |
모델 및 명칭 규정
| RU | 124 | UU | CC0 | P2 | G 또는 X | G 또는 X |
| 명목 모델 | 피치 지름 ((mm) |
밀폐 모드
• 표시되지 않은: 봉인되지 않은 • UU: 양쪽에 밀폐 (외쪽 반지 침몰 구멍) • U: 단면 벨트 밀폐 (외부 반지의 비 대심 측면) |
방사선 공백
• CC0: 마이너스 클리어먼트 (프레 로딩) C0: 긍정적 청산 |
정확도 수준
• P5 • P4 • P2 |
장착 구멍 방향
• 아무 것도 없습니다: 안쪽 고리와 바깥 고리 모두 같은 방향의 대저수구입니다. • G:내쪽 고리와 바깥 고리 모두 뚫린 구멍이며 반대 방향으로 • X: 반지 반지 반지 반지 반지 반지 반지 |
부착 기호
• 없음: 첨부 장치가 없습니다. • -N: 오일 노즐 |
특징
1높은 정확성: P4 정확성, P2 정확성
2높은 딱딱함: 이 시리즈는 전하가 있습니다
3높은 부하:이 시리즈 베어링은 양방향 축 부하, 방사선 부하 및 기울기 모멘트를 견딜 수 있습니다.
4작은 크기: 이 시리즈 베어링은 기계 도구에 대한 공간을 절약 할 수 있습니다.
사양
| 모델 | 크기 | 어깨 크기 | 기본 로드 등급 (선선형) | 무게 | 내부 고리 | 외부 반지 | ||||||||
| 내부 고리 | 외부 반지 | 롤러 피치 다이아 | 높이 | 샴퍼 | Cr | 코르 | 장착 구멍 중앙 디아. PCD1 | 장착 구멍 크기 | 중앙 다이아그램을 장착합니다. PCD2 | 장착 구멍 크기 | ||||
| d | D | Dpw | B | rmin | Ds | ᄋ | KN | KN | 1kg | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | 4-M3 뚫린 가닥 | 42 | 6-Dia3.4 구멍을 통해 |
| 디아6.5 대공, 깊이 33 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | 6-M3 뚫린 가닥 | 57 | 6-Dia3.4 구멍을 통해 |
| 디아6.5 대공, 깊이 33 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | 6-M3 뚫린 가닥 | 67 | 6-Dia3.4 구멍을 통해 |
| 디아6.5 대공, 깊이 33 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | 구멍을 통과하는 8M4 가닥 | 83 | 6-Dia4.5 구멍을 통해 |
| 디아8 대공, 깊이44 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | 8-M5 뚫린 가닥 | 105 | 8-Dia5.5 구멍을 통해 |
| 디아 9.5 대공, 깊이 5.4 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5.5 구멍을 통해 | 148 | 10-Dia5.5 구멍을 통해 |
| 디아 9.5 대공, 깊이 5.4 | 디아 9.5 대공, 깊이 5.4 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-M5 뚫린 가닥 | 148 | 10-Dia5.5 구멍을 통해 |
| 디아 9.5 대공, 깊이 5.4 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 구멍을 통해 | 187 | 12-Dia9 구멍을 통해 |
| 디아14 대공, 깊이86 | 디아14 대공, 깊이86 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-M8 가닥 구멍 | 187 | 12-Dia9 구멍을 통해 |
| 디아14 대공, 깊이86 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 구멍을 통해 | 217 | 12-Dia9 구멍을 통해 |
| 디아14 대공, 깊이86 | 디아14 대공, 깊이86 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-M8 가닥 구멍 | 217 | 12-Dia9 구멍을 통해 |
| 디아14 대공, 깊이86 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 구멍을 통해 | 270 | 12-Dia11 구멍을 통해 |
| 17.5 대공, 깊이 10.8 | 17.5 대공, 깊이 10.8 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 구멍을 통한 가닥 | 270 | 12-Dia11 구멍을 통해 |
| 17.5 대공, 깊이 10.8 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 구멍을 통해 | 350 | 16-Dia14 구멍을 통해 |
| 디아20 대공, 깊이13 | 디아20 대공, 깊이13 | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-M12 뚫린 가닥 | 350 | 16-Dia14 구멍을 통해 |
| 디아20 대공, 깊이13 | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 구멍을 통해 | 505 | 24-Dia14 구멍을 통해 |
| 디아20 대공, 깊이13 | 디아20 대공, 깊이13 | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 뚫린 가닥 | 505 | 24-Dia14 구멍을 통해 |
| 디아20 대공, 깊이13 | ||||||||||||||
적용
|
|
|
|
| 산업 자동화 | 의료 장비 | 항공우주 | 정밀 장비 |
