원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
직각 중공 회전 테이블
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
상위 나선 굽기 기어 설계 부드러운 몸과 접촉 치아 표면의 최적화된 디자인의 채택은 평형 부하를 만들고 높은 토크 출력을 허용합니다.이 플래네타리컬 리듀서와 결합했을 때, gear ratio는 최대 1으로 커집니다.50.
주요 구성 요소
기판: 전체 조립을 지지하고 기계에 장착 할 수 있는 기초.
회전 기계: 테이블의 360도 회전을 가능하게 하는 기어나 모터가 포함됩니다.
홀 셰프트: 도구, 냉각물, 또는 전선을 통과시킬 수 있는 중앙의 홀리 섹션.
탁자 위: 작업 부품을 배치하는 표면, 종종 클램핑을 위한 T 슬롯을 갖는다.
각 조정 메커니즘: 원하는 가공 위치를 달성하기 위해 테이블의 정확한 각도를 허용합니다.
베어링 시스템: 작동 중 원활한 회전과 안정성을 제공합니다.
제어 시스템: 디지털 판독 또는 정확한 위치 및 움직임을 위한 CNC 통합을 포함할 수 있다.
홀로우 센터: 도구, 작업 부품 또는 냉각 액체의 간편한 통과를 허용하여 다재다능성을 향상시킵니다.
다자 축 용량: 여러 각도에서 가공 또는 배치하여 작업의 유연성을 향상시킵니다.
정밀 베어링: 매끄럽고 정확한 회전을 보장하고, 배류를 최소화하고 가공 품질을 향상시킵니다.
견고 한 건축물: 고품질의 재료로 만들어져, 내구성과 안정성을 제공합니다.
조절 가능한 속도 조절기: 조작자가 특정 가공 요구 사항에 맞게 회전 속도를 조정할 수 있습니다.
T 슬롯 디자인: 작업 조각을 쉽게 고정하기 위해 클램핑 옵션을 제공합니다.
CNC 시스템과의 통합: 복잡한 가공 작업에 대한 자동화 및 프로그래밍을 지원합니다.
성능 매개 변수
| 성능 파라미터 HRG280Z | |||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 361220x10-6kg.m2 | ||
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | ||
| 일치하는 모터 (대화) | 750-1.5KW 서버 모터 Φ19-Φ70-Φ90-M5 |
허용되는 축적 부하 | 7000N | 윤활 | 합성 지방 | ||
| 감소율 | 20 | 30 | 50 | 허용되는 방사선 부하 | 3500N | 작동 온도 | 10°C~90°C |
| 정차 출력 토크 | 120NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | ||
| 최대 가속 토크 | 216NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | ||
| 비상 정지 토크 | 600NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | ||

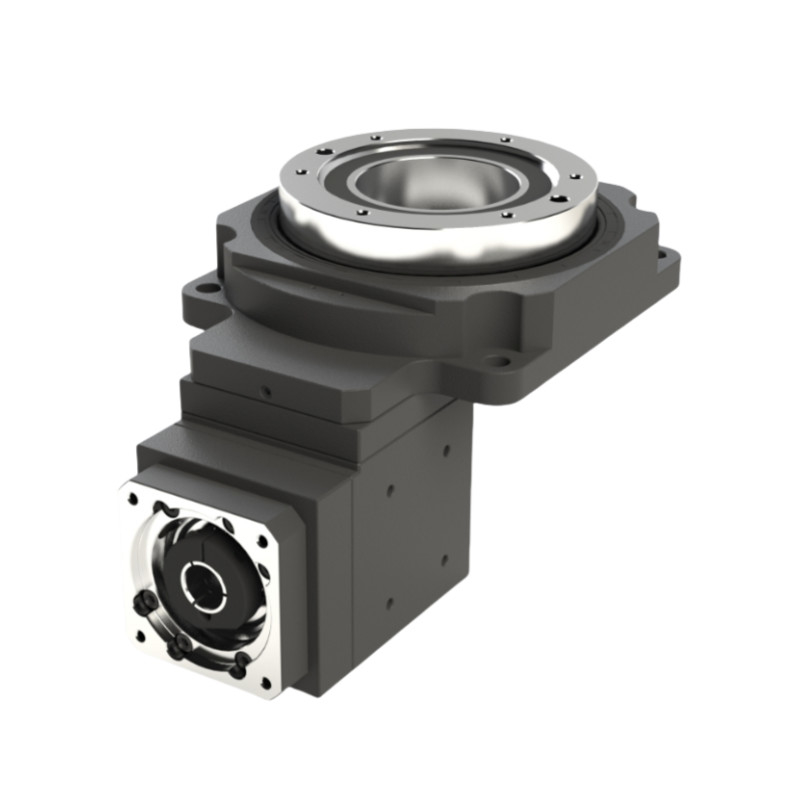

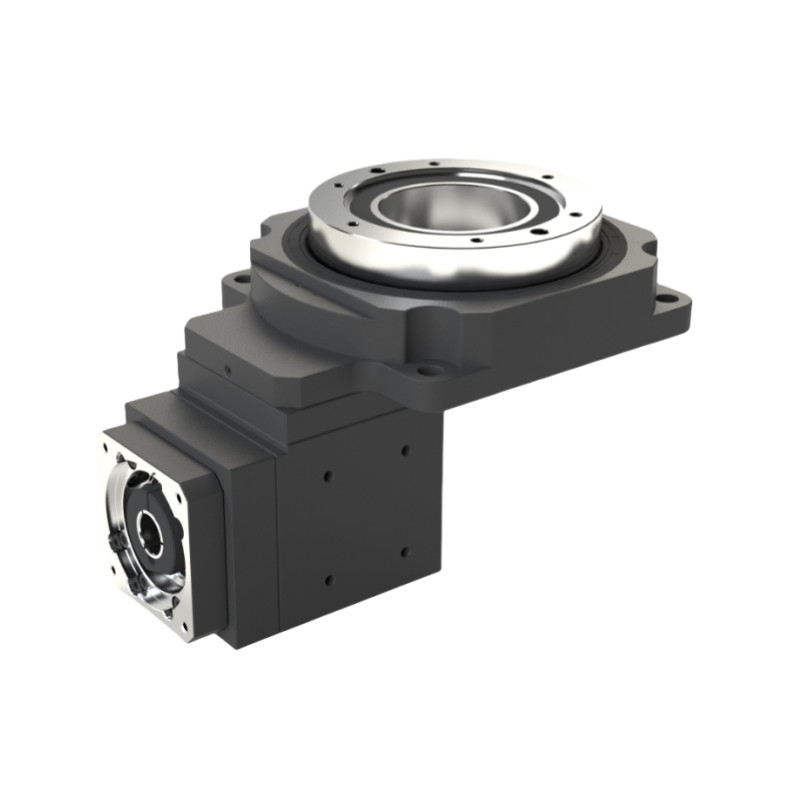

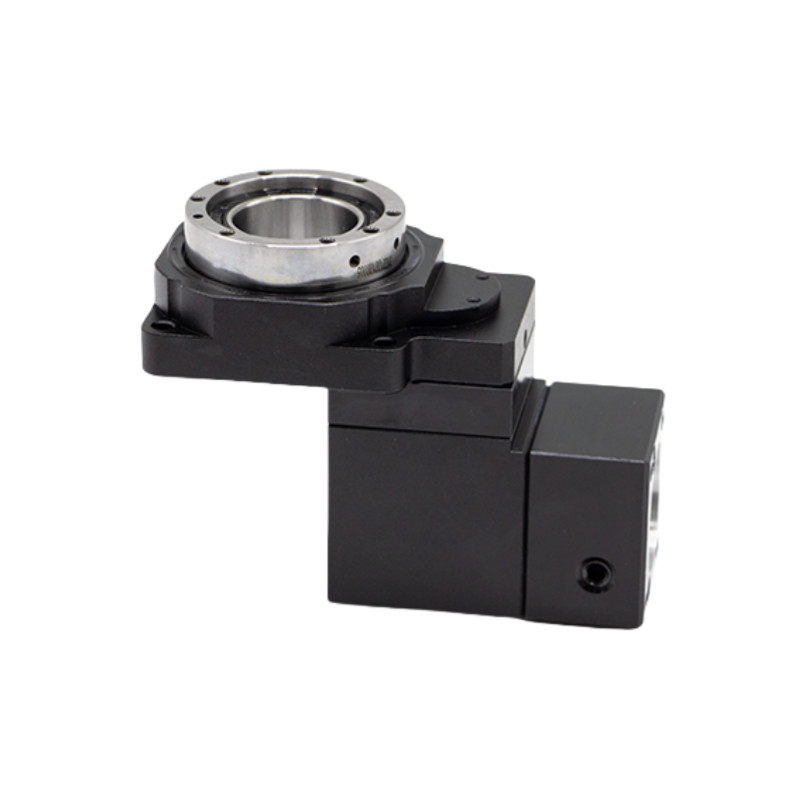

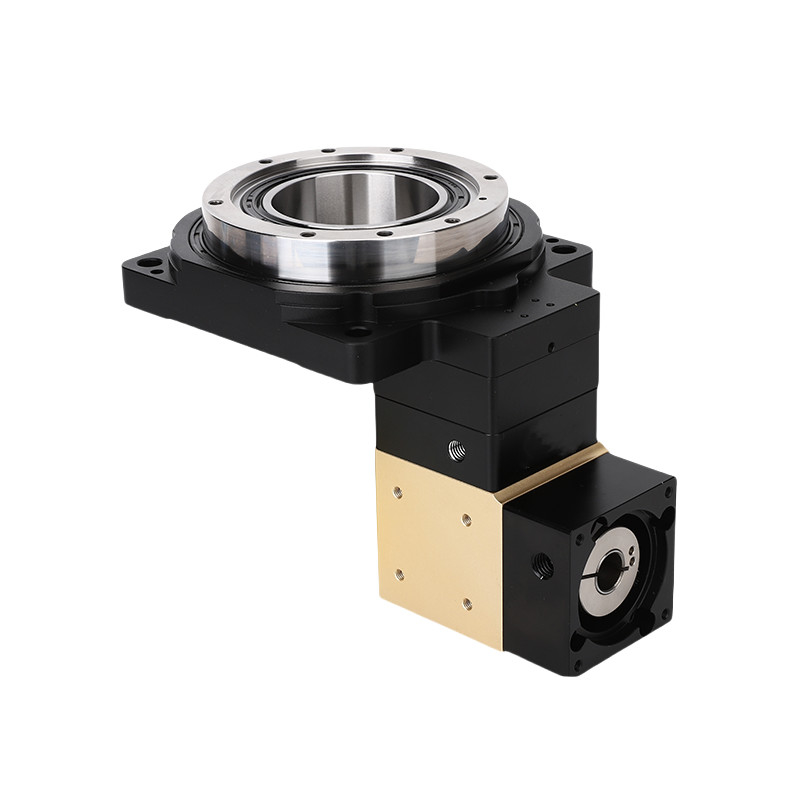

상세한 사진
 |
|
|
도면
홀로 로터리 플랫폼의 응용
CNC 밀링: 작업 부품을 재 배치하지 않고 여러 각도에서 정밀한 가공을 가능하게합니다.
조립 작업: 다양한 각도에서 쉽게 접근 할 수 있도록 함으로써 복잡한 부품의 조립을 용이하게합니다.
검사: 품질 관리에서 사용되며 철저한 검사를 위해 구성 요소를 회전합니다.
자동화 시스템: 로보트 팔과 결합하여 용접이나 페인팅 같은 작업을 수행합니다.
