원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈 중공 행성 통합 머신
행성 기어박스와 홀로 로터리 플랫폼은 정확한 움직임을 위해 홀로 회전 구조와 행성 기어박스를 결합하는 기계 시스템이다.홀리 설계는 케이블 또는 유체의 쉬운 경로를 허용, 행성 변속기는 높은 토크와 감소 된 역작용을 제공하여 부드럽고 정확한 회전 움직임을 가능하게합니다. 이러한 플랫폼은 일반적으로 로봇, CNC 기계,자동화 시스템.
높은 정확성:
반복 위치 정밀도는 5 아크 초 미만이며 까다로운 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
높은 강도:
정밀 크로스 롤러 베어링에 의해 지원되는 플랫폼은 전통적인 베어링의 10 배 이상의 딱딱성을 제공하여 상당한 광선, 축 및 뒤집기 힘을 견딜 수 있습니다.
유연한 모터 호환성:
다양한 브랜드와 유형의 모터, 서보 및 스테퍼 모터를 포함하여 사용자 정의 가능한 플랜지 및 입력 샤프트를 통해 쉽게 구성 할 수 있습니다.
 | 모델 | 모델 | 모델 | 비율 |
| 홀 로터리 테이블 | 플래네트리 리듀서 | |||
HRG170A | HRG170 | HA090 | 3, 5, 7, 10 |
성능 매개 변수
| HRG170A | ||||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 27619x10-6kg.m2 | |||
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |||
| 일치하는 모터 (대화) | 750-1KW의 세르보 모터 Φ14-Φ50-Φ70-M4 | 허용되는 축적 부하 | 3000N | 윤활 | 합성 지방 | |||
| 감소율 | 30 | 50 | 70 | 100 | 허용되는 방사선 부하 | 2000N | 작동 온도 | -10°C~90°C |
| 정차 출력 토크 | 112NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | |||
| 최대 가속 토크 | 201.6NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | |||
| 비상 정지 토크 | 336NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | |||

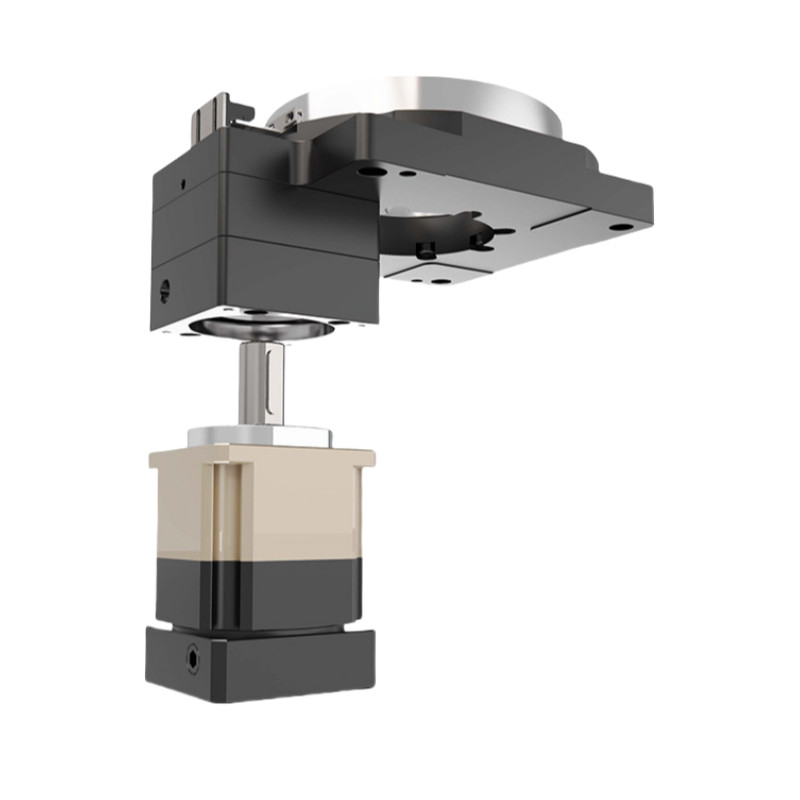

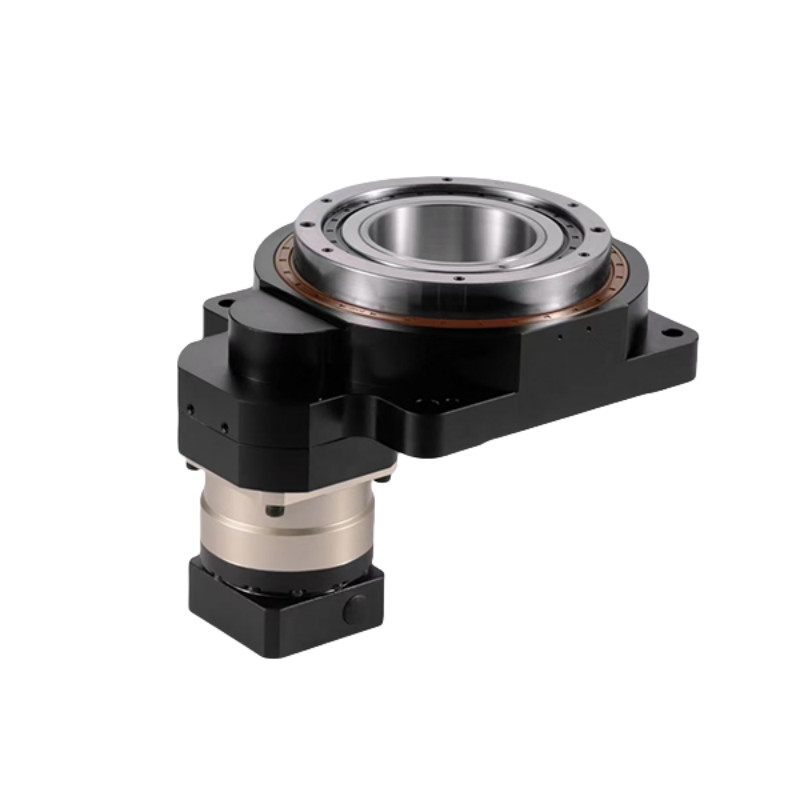

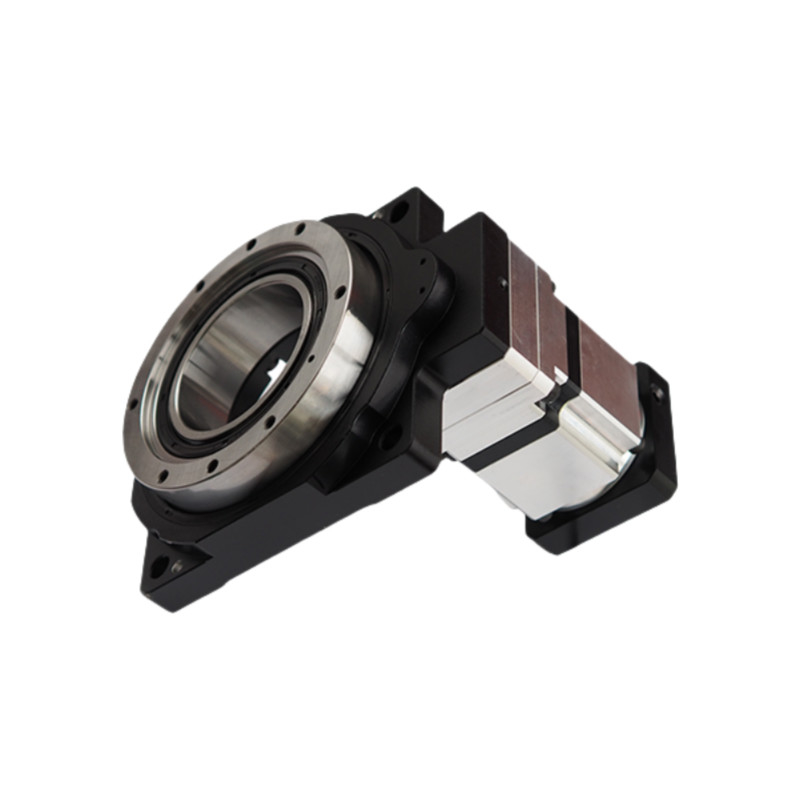

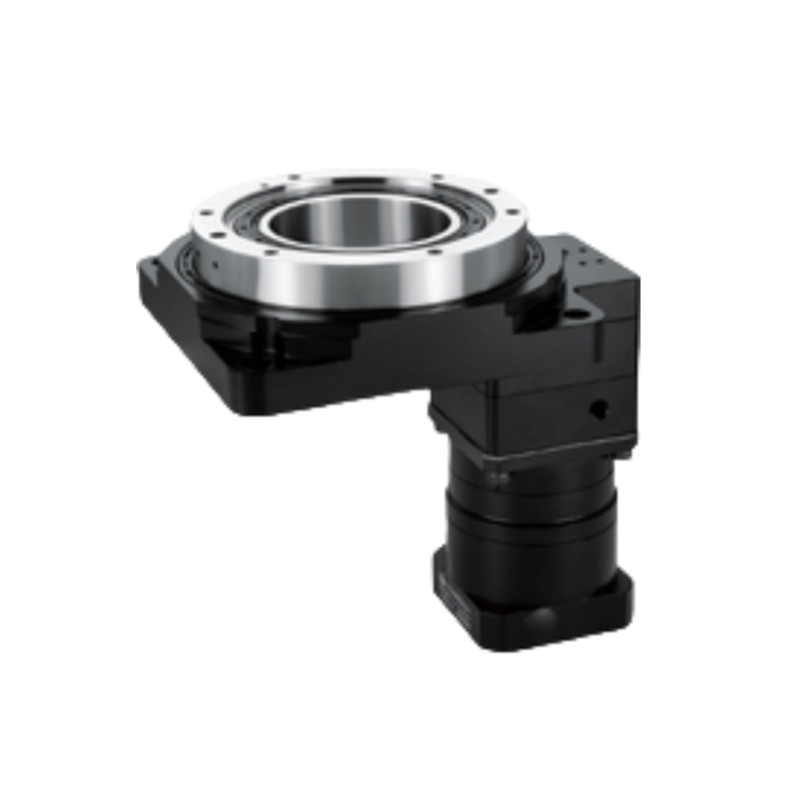

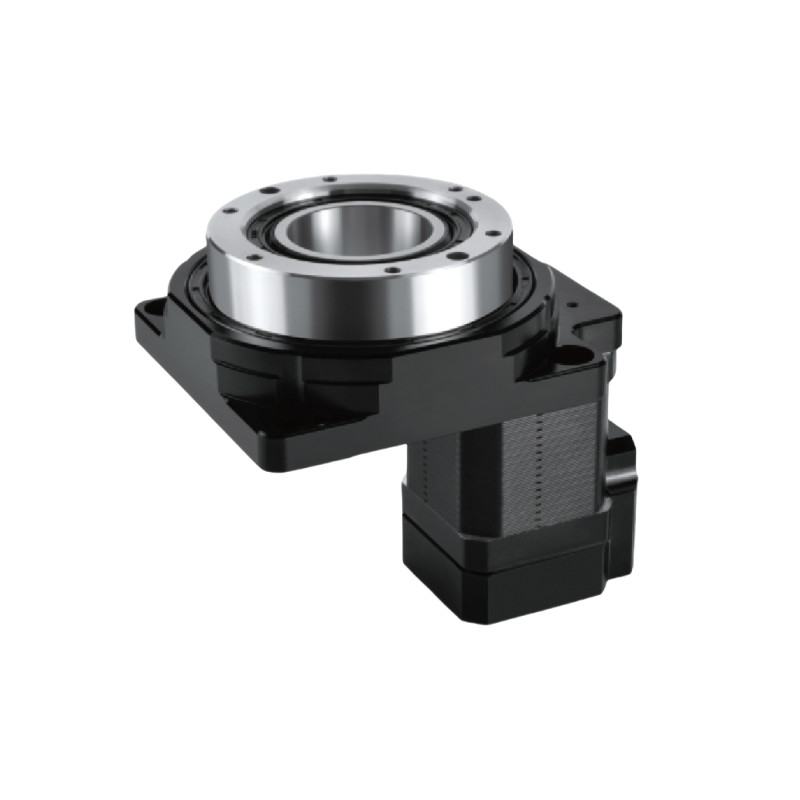

상세한 사진
| | | |
도면
홀로 로터리 플랫폼의 응용
로봇 공학:
로봇 팔과 조작기에 사용되며 조립 작업 및 재료 취급에서 정확한 위치 및 움직임을 제공합니다.
자동화 시스템:
정렬, 포장 및 팔레티제와 같은 작업에 자동 생산 라인에 통합되어 정확한 회전 움직임이 필수적입니다.
CNC 가공:
CNC 기계에서 사용되며 프레싱, 드릴링 및 턴 작업 중에 작업 조각의 정확한 회전을 위해 사용됩니다.
의료 장비:
정확한 위치 및 움직임을 위해 이미지 시스템, 외과 로봇 및 실험실 자동화와 같은 의료 장치에서 사용됩니다.
항공우주 및 국방:
비행 시뮬레이터, 레이더 시스템 및 UAV에서 정확한 방향 및 안정화를 위해 사용됩니다.
전기통신:
안테나 위치 시스템에서 최적의 신호 전송을 위해 정확한 정렬을 보장하는 데 사용됩니다.
