원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈 중공 행성 통합 머신
홀로 행성 통합 회전 테이블은 다양한 응용 분야, 특히 로봇, 자동화 및 정밀 가공에 사용되는 전문 장비입니다.그것은 일반적으로 케이블의 라우팅을 허용하는 구멍 구조를 특징으로, 액체 또는 다른 물질을 중심으로 통과시켜 작업 공간을 정리하고 얽매이지 않도록 도와줍니다.
행성 기어 시스템:이것은 부드럽고 정확한 움직임과 더 높은 토크 출력을 허용하면서 반작용을 최소화합니다.
홀로 디자인:홀리 센터는 배선 또는 파이프링에 대한 접근을 용이하게 할 수 있으며, 중단없이 지속적인 회전을 필요로하는 응용 프로그램에 이상적입니다.
통합 부품:종종 HPIRT는 모터, 인코더 및 기타 구성 요소를 통합하여 설치에 작고 효율적입니다.
응용 프로그램:이러한 테이블은 일반적으로 CNC 기계, 로봇 팔 및 정밀 위치가 중요한 다른 자동화 시스템에서 사용됩니다.
 |
모델 | 모델 | 모델 | 비율 |
| 홀 로터리 테이블 | 플래네트리 리듀서 | |||
|
HRG110A |
HRG110 | HA060 |
57 10 |
성능 매개 변수
| HRG110A-05 | |||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 1483x10-6kg.m2 | ||
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | ||
| 일치하는 모터 (대화) | 200~400W의 서보모터 Φ14-Φ50-Φ70-M4 |
허용되는 축적 부하 | 2000N | 윤활 | 합성 지방 | ||
| 감소율 | 25 | 35 | 50 | 허용되는 방사선 부하 | 1200N | 작동 온도 | 10°C~90°C |
| 정차 출력 토크 | 35NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | ||
| 최대 가속 토크 | 70NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | ||
| 비상 정지 토크 | 105NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | ||
| HRG110A-10 | ||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 1483x10-6kg.m2 | |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |
| 일치하는 모터 (대화) | 200~400W의 서보모터 Φ14-Φ50-Φ70-M4 |
허용되는 축적 부하 | 2000N | 윤활 | 합성 지방 | |
| 감소율 | 70 | 100 | 허용되는 방사선 부하 | 1200N | 작동 온도 | 10°C~90°C |
| 정차 출력 토크 | 35NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | |
| 최대 가속 토크 | 70NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | |
| 비상 정지 토크 | 105NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | |

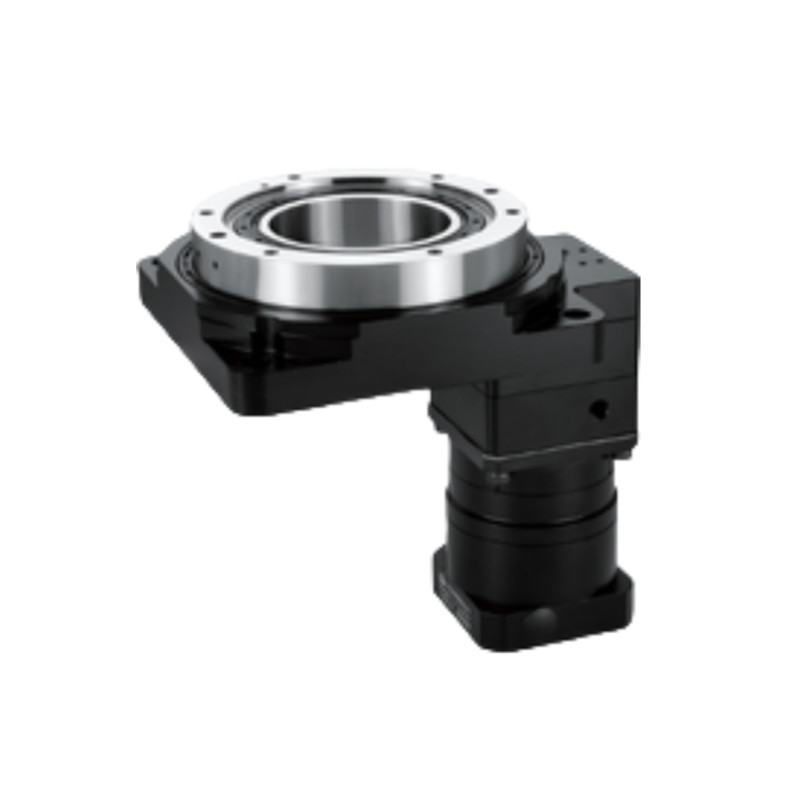

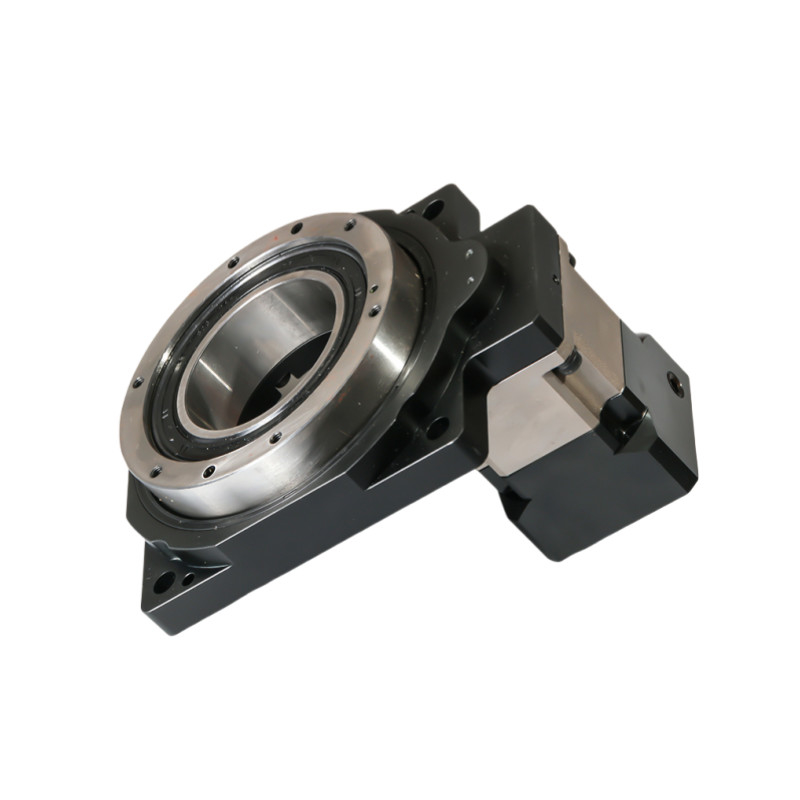

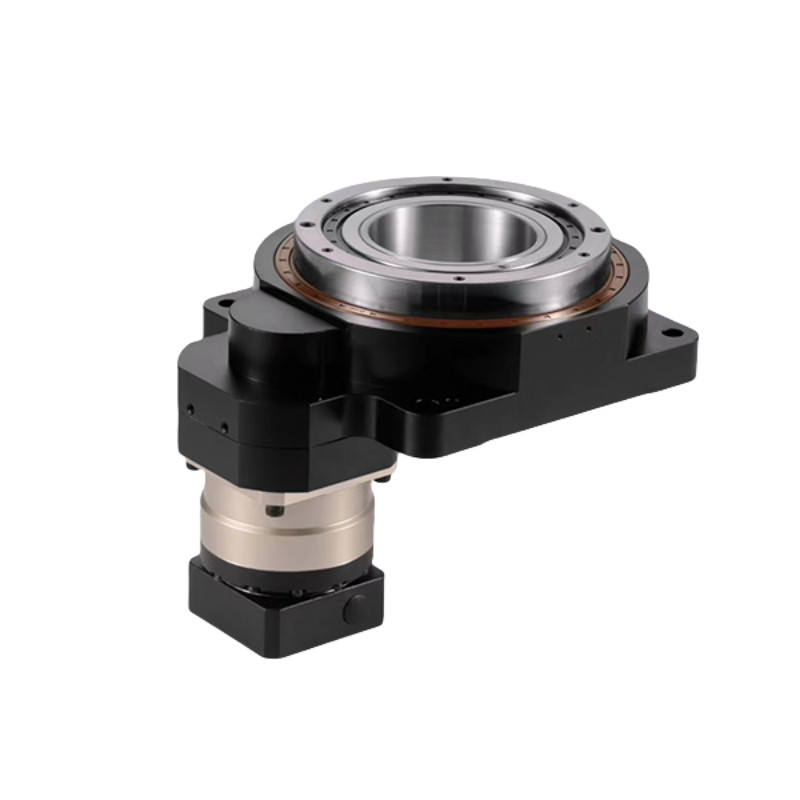

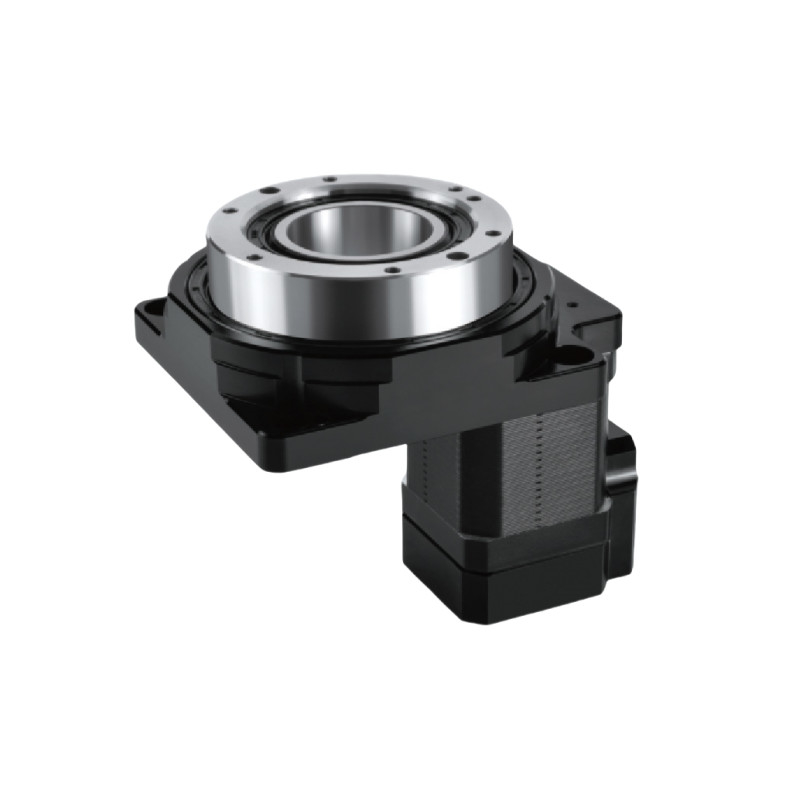

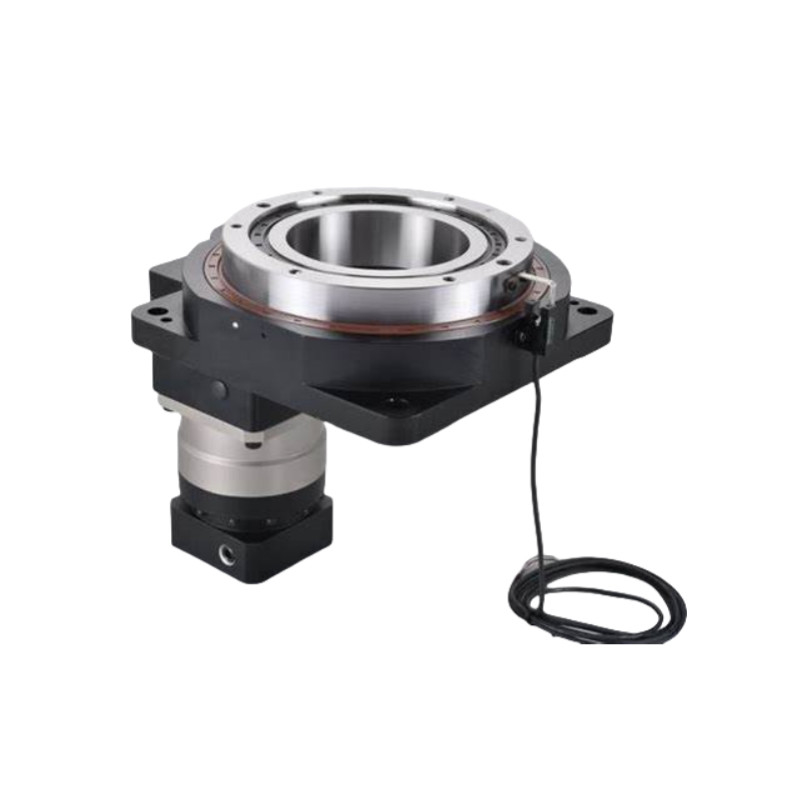

상세한 사진
|
|
|
|
도면
홀로 로터리 플랫폼의 응용
로봇 공학:
로봇 팔과 조작기에 사용되며 조립 작업 및 재료 취급에서 정확한 위치 및 움직임을 제공합니다.
자동화 시스템:
정렬, 포장 및 팔레티제와 같은 작업에 자동 생산 라인에 통합되어 정확한 회전 움직임이 필수적입니다.
CNC 가공:
CNC 기계에서 사용되며 프레싱, 드릴링 및 턴 작업 중에 작업 조각의 정확한 회전을 위해 사용됩니다.
의료 장비:
정확한 위치 및 움직임을 위해 이미지 시스템, 외과 로봇 및 실험실 자동화와 같은 의료 장치에서 사용됩니다.
항공우주 및 국방:
비행 시뮬레이터, 레이더 시스템 및 UAV에서 정확한 방향 및 안정화를 위해 사용됩니다.
전기통신:
안테나 위치 시스템에서 최적의 신호 전송을 위해 정확한 정렬을 보장하는 데 사용됩니다.
시험 및 측정:
다양한 조건에서 성능을 평가하기 위해 회전하는 샘플 또는 구성 요소를 위한 시험 장비에 통합된다.
엔터테인먼트 와 미디어:
영화 제작 및 라이브 이벤트에서 부드럽고 제어 된 움직임을 위해 카메라 리그 및 조명 시스템에 사용됩니다.
산업용 장비:
컨베이어 및 분류 시스템에서 사용되며 효율적인 재료 취급을 위해 회전 움직임이 필요합니다.
연구 및 개발:
실험실과 연구 시설에서 정확한 각 조정이 필요한 실험 설정을 위해 사용됩니다.
