원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈 중공 행성 통합 머신
홀로 행성 통합 회전 테이블은 다양한 응용 분야, 특히 로봇, 자동화 및 정밀 가공에 사용되는 전문 장비입니다.그것은 일반적으로 케이블의 라우팅을 허용하는 구멍 구조를 특징으로, 액체 또는 다른 물질을 중심으로 통과시켜 작업 공간을 정리하고 얽매이지 않도록 도와줍니다.
높은 정확성
반복 위치 정밀도는 5 아크 초 미만이며 까다로운 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
높은 강도
정밀 크로스 롤러 베어링에 의해 지원되는 플랫폼은 전통적인 베어링의 10 배 이상의 딱딱성을 제공하여 상당한 광선, 축 및 뒤집기 힘을 견딜 수 있습니다.
유연한 모터 호환성
다양한 브랜드와 유형의 모터, 서보 및 스테퍼 모터를 포함하여 사용자 정의 가능한 플랜지 및 입력 샤프트를 통해 쉽게 구성 할 수 있습니다.
행성 기어 시스템
이것은 부드럽고 정확한 움직임과 더 높은 토크 출력을 허용하면서 반작용을 최소화합니다.
공허 한 설계
홀리 센터는 배선 또는 파이프링에 대한 접근을 용이하게 할 수 있으며, 중단없이 지속적인 회전을 필요로하는 응용 프로그램에 이상적입니다.
 |
모델 | 모델 | 모델 | 비율 |
| 홀 로터리 테이블 | 플래네트리 리듀서 | |||
|
HRG130A |
HRG130 | HA060 |
57 10 |
성능 매개 변수
| HRG130A | ||||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 2772x10-6kg.m2 | |||
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |||
| 일치하는 모터 (대화) | 200~400W의 서보모터 Φ14-Φ50-Φ70-M4 |
허용되는 축적 부하 | 2000N | 윤활 | 합성 지방 | |||
| 감소율 | 30 | 50 | 70 | 100 | 허용되는 방사선 부하 | 1200N | 작동 온도 | -10°C~90°C |
| 정차 출력 토크 | 43NM | 34NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | ||
| 최대 가속 토크 | 77.4NM | 61.2NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | ||
| 비상 정지 토크 | 129NM | 102NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | ||

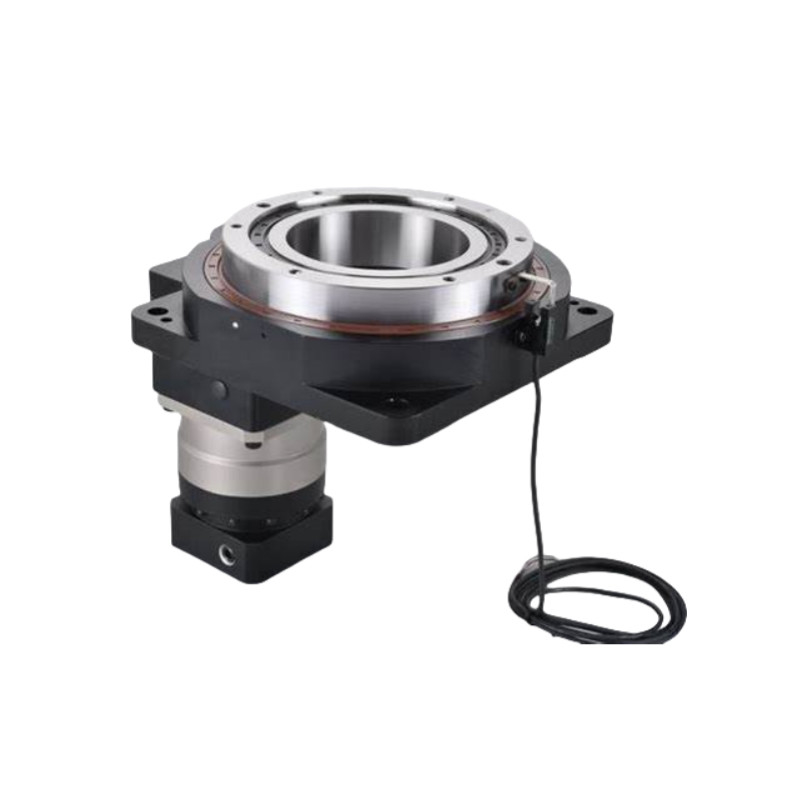

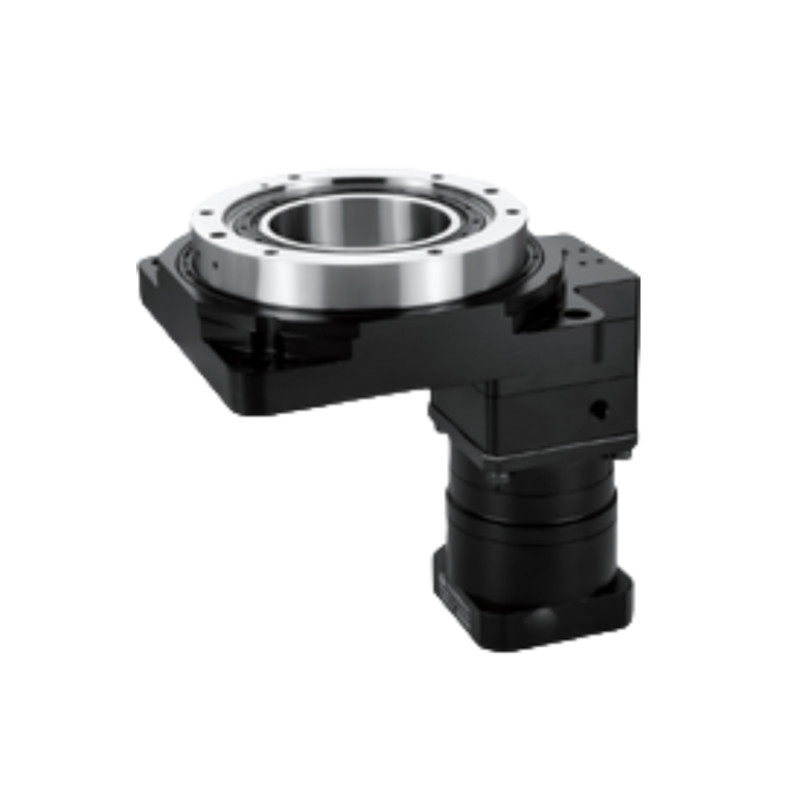

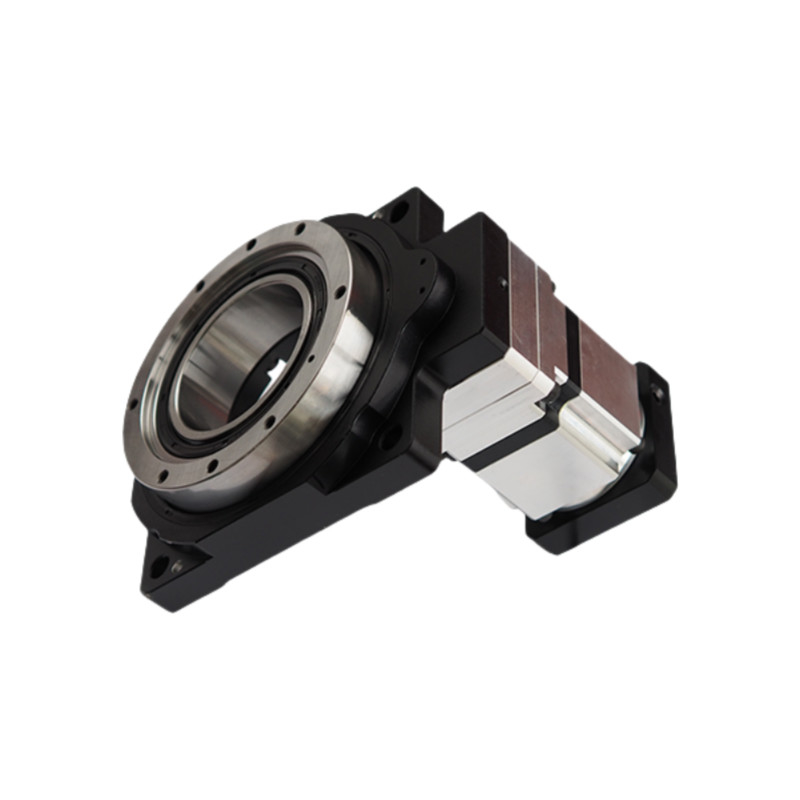

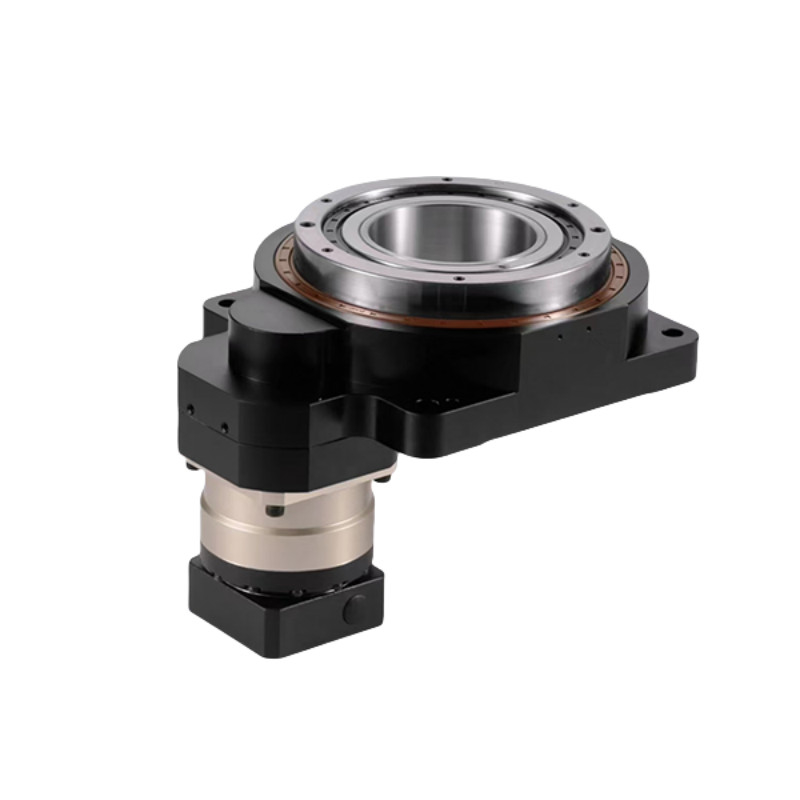

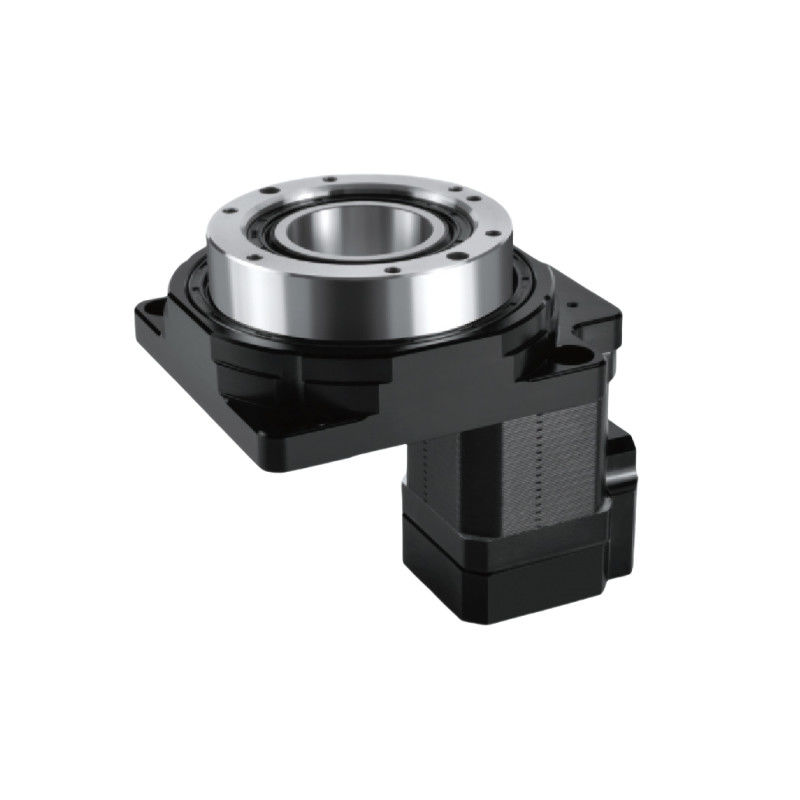

상세한 사진
|
|
|
|
도면
홀로 로터리 플랫폼의 응용
로봇:로봇 팔과 모바일 플랫폼에서 정확한 위치와 회전을 위해
CNC 가공:밀링 및 가공 센터에서 고 정밀 회전 움직임을 촉진하기 위해.
의료 장비:수술용 로봇과 영상 장치에서 원활한 동작을 위해
자동화 시스템:조립 라인이나 자동화 된 제조에서 구성 요소를 회전하는 것입니다.
항공우주:위성 위치 확인 및 안테나 시스템
포장 및 운송
