원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
직각 중공 회전 테이블
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
상위 나선 굽기 기어 설계 부드러운 몸과 접촉 치아 표면의 최적화된 디자인의 채택은 평형 부하를 만들고 높은 토크 출력을 허용합니다.이 플래네타리컬 리듀서와 결합했을 때, gear ratio는 최대 1으로 커집니다.50.
주요 구성 요소
기판: 전체 조립을 지지하고 기계에 장착 할 수 있는 기초.
회전 기계: 테이블의 360도 회전을 가능하게 하는 기어나 모터가 포함됩니다.
홀 셰프트: 도구, 냉각물, 또는 전선을 통과시킬 수 있는 중앙의 홀리 섹션.
탁자 위: 작업 부품을 배치하는 표면, 종종 클램핑을 위한 T 슬롯을 갖는다.
각 조정 메커니즘: 원하는 가공 위치를 달성하기 위해 테이블의 정확한 각도를 허용합니다.
베어링 시스템: 작동 중 원활한 회전과 안정성을 제공합니다.
제어 시스템: 디지털 판독 또는 정확한 위치 및 움직임을 위한 CNC 통합을 포함할 수 있다.
공간 효율성: 홀리 설계는 더 긴 부분을 더 쉽게 다루고 추가 고정 장치의 필요성을 줄이도록합니다.
더 많은 유연성: 다축 가공이 가능하며, 작업 조각을 재 배치하지 않고 복잡한 작업을 수행 할 수 있습니다.
접근성 향상: 도구 및 검사용으로 작업 조각에 더 쉽게 접근 할 수 있습니다.
더 정확 한 것: 안정적이고 정확한 회전을 제공하여 더 높은 가공 정확성에 기여합니다.
자동화와의 통합: 로봇 시스템과 쉽게 연결하여 업무 흐름을 효율화합니다.
성능 매개 변수
| 성능 매개 변수 HRG200Z | |||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 27619x10-6kg.m2 | ||
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | ||
| 일치하는 모터 (대화) | 750-1KW의 세르보 모터 Φ19-Φ70-Φ90-M5 |
허용되는 축적 부하 | 4000N | 윤활 | 합성 지방 | ||
| 감소율 | 20 | 30 | 50 | 허용되는 방사선 부하 | 2500N | 작동 온도 | 10°C~90°C |
| 정차 출력 토크 | 112NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | ||
| 최대 가속 토크 | 201.6NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | ||
| 비상 정지 토크 | 336NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | ||

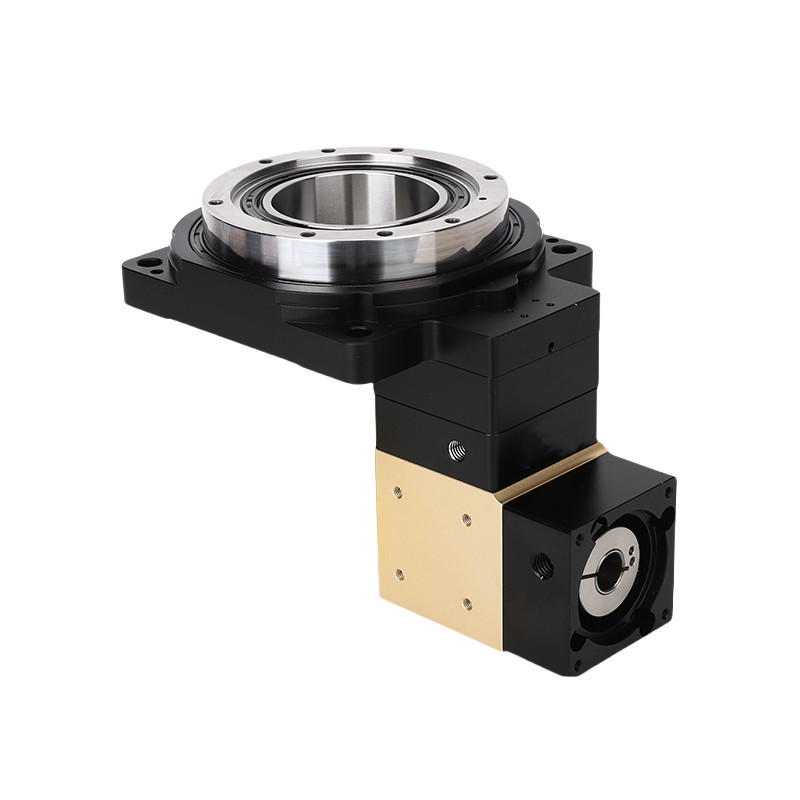

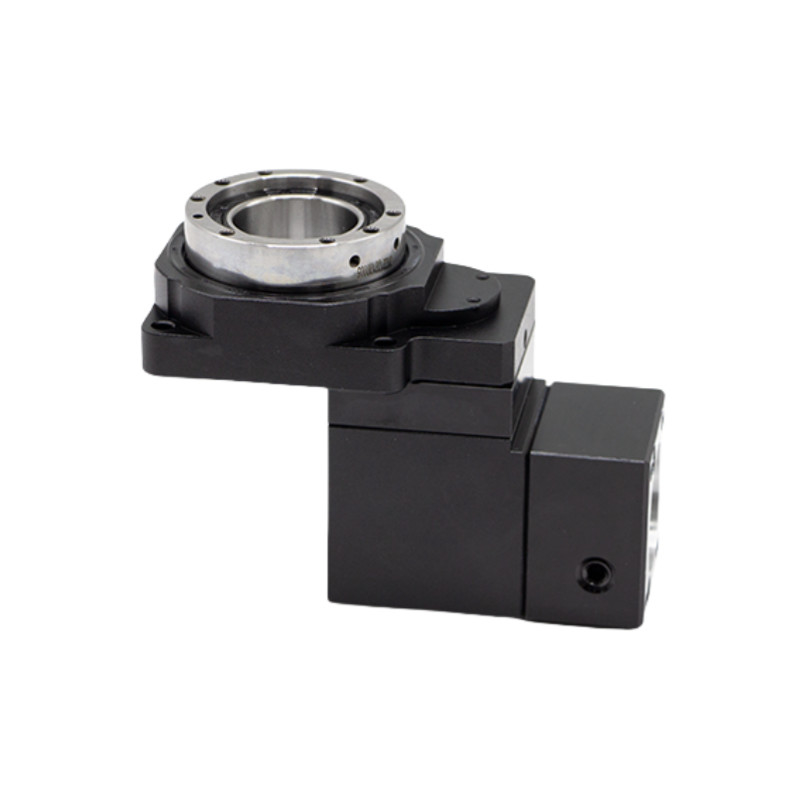

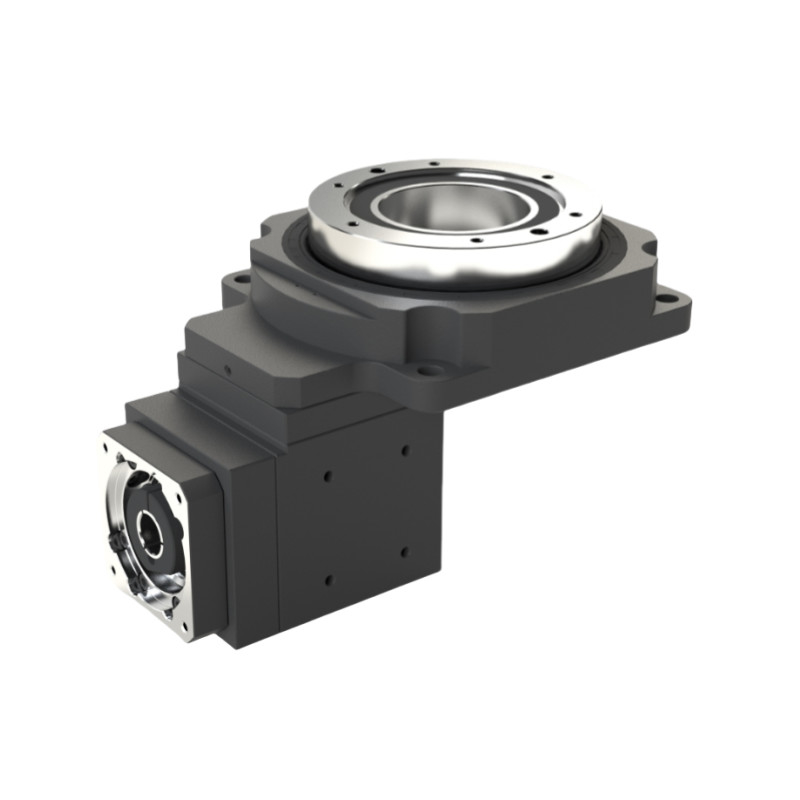

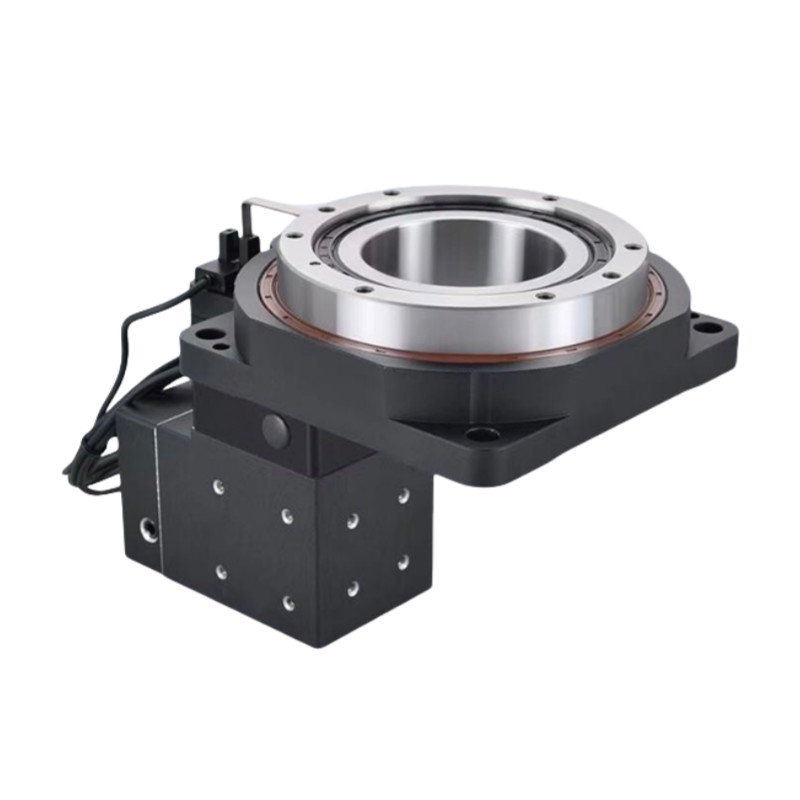

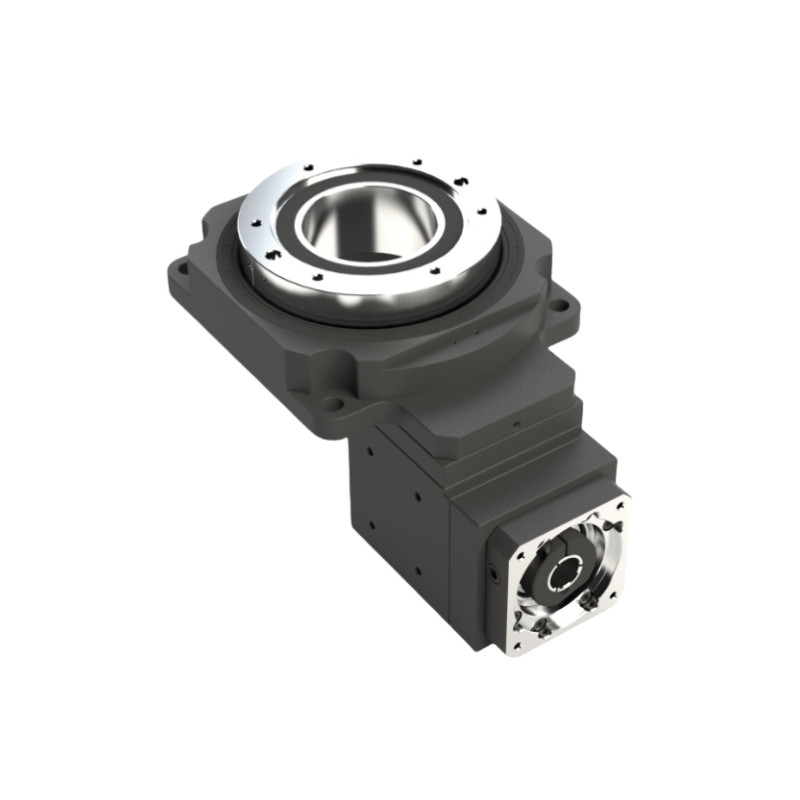

상세한 사진
 |
|
|
도면
홀로 로터리 플랫폼의 응용
CNC 가공: 프레싱 및 턴 작업에 사용되며, 작업 조각을 재 배치하지 않고 다자 축 가공을 허용합니다.
조립: 다양한 각도에서 접근을 쉽게 제공함으로써 복잡한 구성 요소의 조립을 용이하게합니다.
검사: 전체적인 관측을 위해 회전하여 부품의 철저한 검사를 가능하게합니다.
용접: 작업 조각을 원하는 각도로 배치하여 자동화 된 용접 프로세스에 도움을줍니다.
도구: 가공 중에 도구 변경 또는 조정이 필요한 설정에 사용됩니다.
