원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
직각 중공 회전 테이블

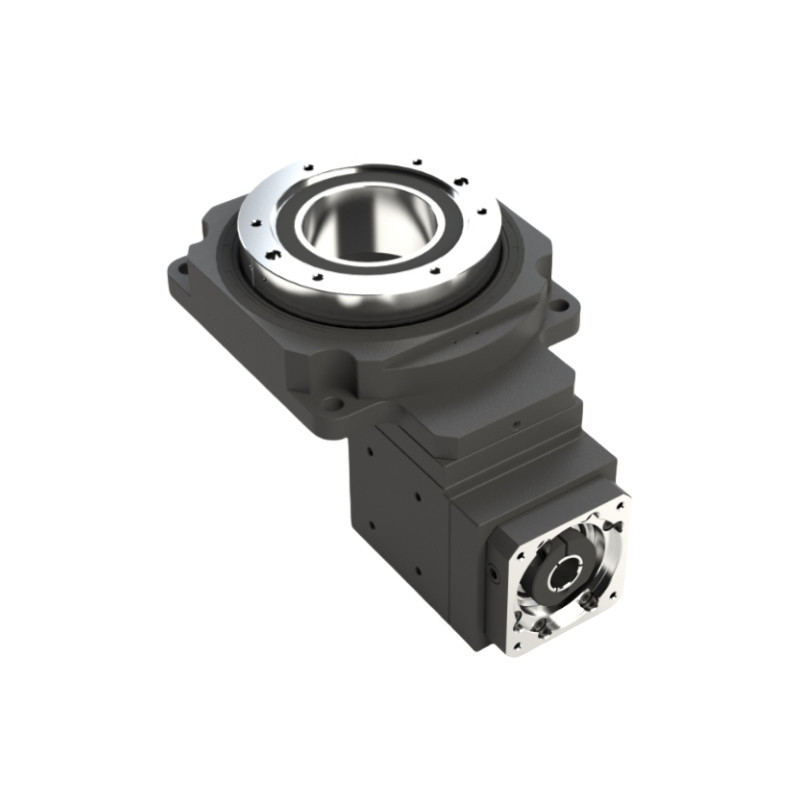

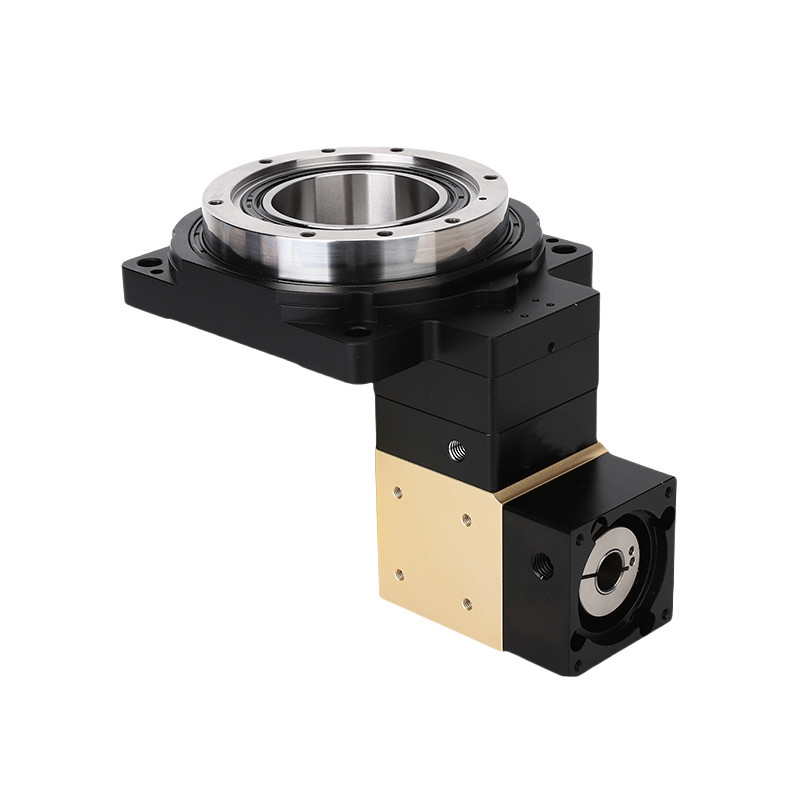

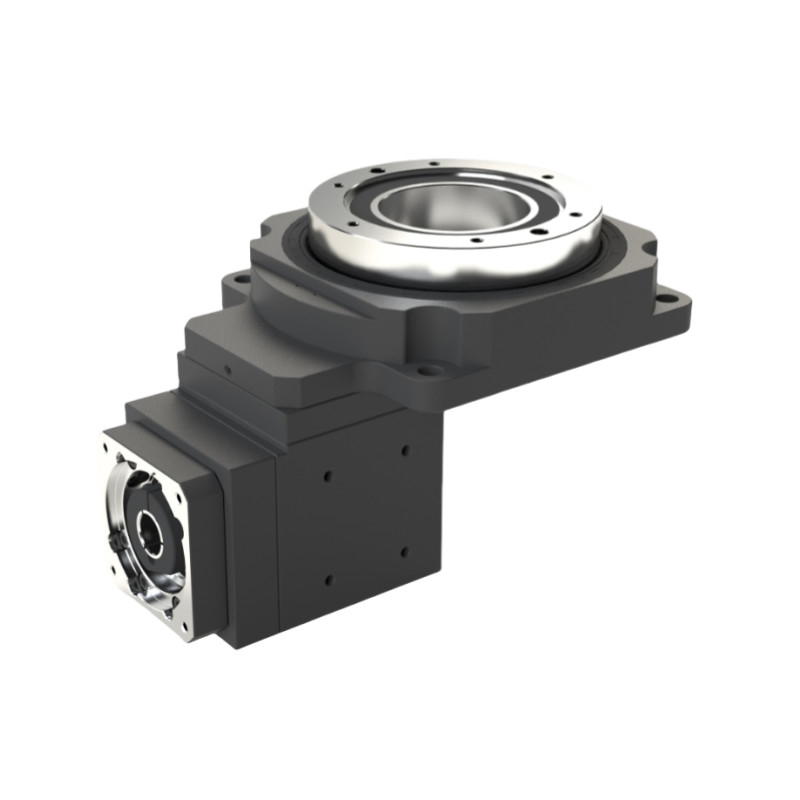

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
상위 나선 굽기 기어 설계 부드러운 몸과 접촉 치아 표면의 최적화된 디자인의 채택은 평형 부하를 만들고 높은 토크 출력을 허용합니다.이 플래네타리컬 리듀서와 결합했을 때, gear ratio는 최대 1으로 커집니다.50.
주요 구성 요소
기판: 전체 조립을 지지하고 기계에 장착 할 수 있는 기초.
회전 기계: 테이블의 360도 회전을 가능하게 하는 기어나 모터가 포함됩니다.
홀 셰프트: 도구, 냉각물, 또는 전선을 통과시킬 수 있는 중앙의 홀리 섹션.
탁자 위: 작업 부품을 배치하는 표면, 종종 클램핑을 위한 T 슬롯을 갖는다.
각 조정 메커니즘: 원하는 가공 위치를 달성하기 위해 테이블의 정확한 각도를 허용합니다.
베어링 시스템: 작동 중 원활한 회전과 안정성을 제공합니다.
제어 시스템: 디지털 판독 또는 정확한 위치 및 움직임을 위한 CNC 통합을 포함할 수 있다.
직각 설계: 수직 및 수평 가공 설정을 허용합니다.
홀로우 센터: 테이블을 통해 도구 또는 재료의 이동을 촉진합니다.
정밀 제어: 정확한 위치 및 회전을 위한 메커니즘이 장착되어 있습니다.
내구성: 무거운 가공 부하에 견딜 수 있는 견고한 재료로 만들어졌습니다.
 |
모델 | 모델 | 모델 | 직각의 비율 |
| 홀 로터리 테이블 | 직각 | |||
|
HRG85Z |
HRG85 | HAS060 |
2, 3 |
| 성능 매개 변수 HRG80Z-05 | ||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 1203x10-6kg.m2 | |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |
| 일치하는 모터 (대화) | 200~400W의 서보모터 Φ14-Φ50-Φ70-M4 |
허용되는 축적 부하 | 3000N | 윤활 | 합성 지방 | |
| 감소율 | 10 | 15 | 허용되는 방사선 부하 | 2000N | 작동 온도 | 10°C~90°C |
| 정차 출력 토크 | 18NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | |
| 최대 가속 토크 | 32.4NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | |
| 비상 정지 토크 | 54NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | |
| 성능 매개 변수 HRG80Z-10 | ||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 1203x10-6kg.m2 | |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |
| 일치하는 모터 (대화) | 200~400W의 서보모터 Φ14-Φ50-Φ70-M4 |
허용되는 축적 부하 | 500N | 윤활 | 합성 지방 | |
| 감소율 | 20 | 30 | 허용되는 방사선 부하 | 250N | 작동 온도 | 10°C~90°C |
| 정차 출력 토크 | 18NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | |
| 최대 가속 토크 | 32.4NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | |
| 비상 정지 토크 | 54NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | |

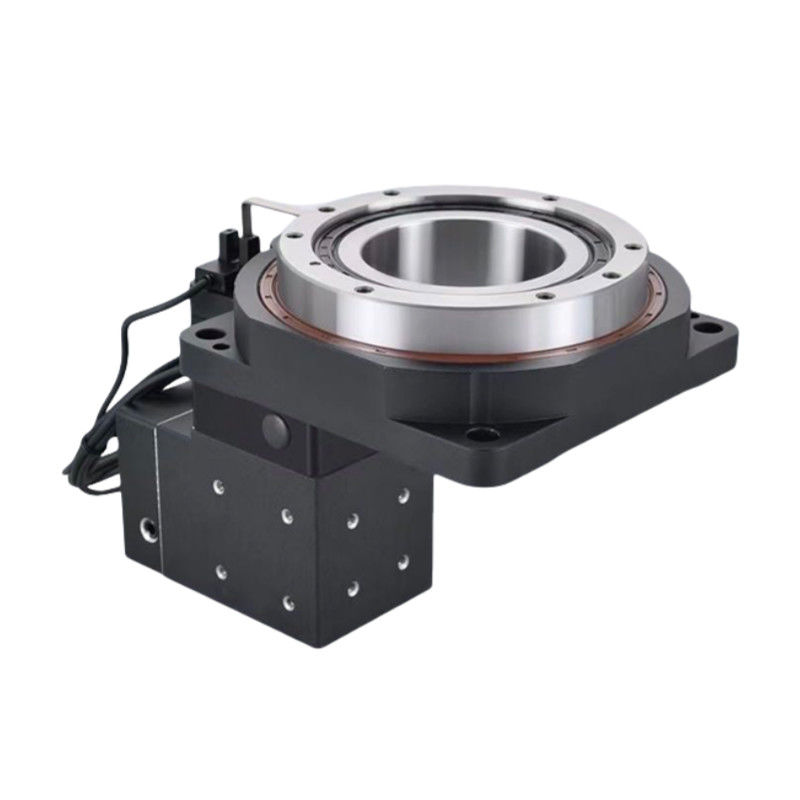

상세한 사진
|
|
|
도면
홀로 로터리 플랫폼의 응용
로봇 공학
로봇 팔과 조작기에 사용되며 조립 작업 및 재료 취급에서 정확한 위치 및 움직임을 제공합니다.
자동화 시스템
정렬, 포장 및 팔레티제와 같은 작업에 자동 생산 라인에 통합되어 정확한 회전 움직임이 필수적입니다.
CNC 가공
CNC 기계에서 사용되며 프레싱, 드릴링 및 턴 작업 중에 작업 조각의 정확한 회전을 위해 사용됩니다.
의료 장비
정확한 위치 및 움직임을 위해 이미지 시스템, 외과 로봇 및 실험실 자동화와 같은 의료 장치에서 사용됩니다.
항공우주 및 국방
비행 시뮬레이터, 레이더 시스템 및 UAV에서 정확한 방향 및 안정화를 위해 사용됩니다.
전기통신
안테나 위치 시스템에서 최적의 신호 전송을 위해 정확한 정렬을 보장하는 데 사용됩니다.
포장 및 운송
