원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈 중공 행성 통합 머신
행성 기어박스와 홀로 로터리 플랫폼은 정확한 움직임을 위해 홀로 회전 구조와 행성 기어박스를 결합하는 기계 시스템이다.홀리 설계는 케이블 또는 유체의 쉬운 경로를 허용, 행성 변속기는 높은 토크와 감소 된 역작용을 제공하여 부드럽고 정확한 회전 움직임을 가능하게합니다. 이러한 플랫폼은 일반적으로 로봇, CNC 기계,자동화 시스템.
주요 구성 요소
기지: 전체 집합체 를 지지 하는 견고 한 플랫폼.
회전 플랫폼: 작업 부품을 붙잡고 수직 또는 수평 축 주위를 회전할 수 있는 부분.
드라이브 메커니즘: 여기에는 회전 및 위치 제공을 제공하는 모터 (세르보 또는 스테퍼), 기어 및 벨트가 포함됩니다.
인덱싱 시스템: 이렇게 하면 정확한 위치가 가능하며, 종종 핀이나 디텐트를 사용하여 테이블을 특정 각도로 고정합니다.
제어 시스템: 제어기, 센서 및 프로그래밍을 위한 사용자 인터페이스를 포함한 움직임을 관리하는 전자 장치.
라이거: 마찰을 최소화하면서 테이블의 원활한 회전을 허용합니다.
장착 기능: 장착장이나 도구를 고정하기 위한 슬롯 또는 구멍, 작업 조각을 안정적으로 붙잡는 것을 보장합니다.
전원 공급: 드라이브 메커니즘과 제어 장치에 필요한 전력을 제공합니다.
360도 회전: 다면적 가공을 위해 작업 부품을 회전시킬 수 있습니다.
정밀 제어: 종종 정확한 위치 확인을 위해 디지털 판독기 또는 인코더가 장착되어 있습니다.
다양성: 간단한 기하학에서 복잡한 기하학에 이르기까지 광범위한 응용 분야에 적합합니다.
클램핑 메커니즘: 안정성을 보장하기 위해 작업 중 작업 조각을 단단히 고정합니다.
 |
모델 | 모델 | 모델 | 비율 |
| 홀 로터리 테이블 | 플래네트리 리듀서 | |||
|
HRG280A |
HRG280 | HA115 |
3, 5, 7, 10 |
성능 매개 변수
| HRG280A | ||||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 250회속 | 회전 관성 | 27619x10-6kg.m2 | |||
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |||
| 일치하는 모터 (대화) | 750-1KW의 세르보 모터 Φ14-Φ50-Φ70-M4 |
허용되는 축적 부하 | 7000N | 윤활 | 합성 지방 | |||
| 감소율 | 30 | 50 | 70 | 100 | 허용되는 방사선 부하 | 3500N | 작동 온도 | -10°C~90°C |
| 정차 출력 토크 | 120NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | |||
| 최대 가속 토크 | 216NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | |||
| 비상 정지 토크 | 600NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | |||

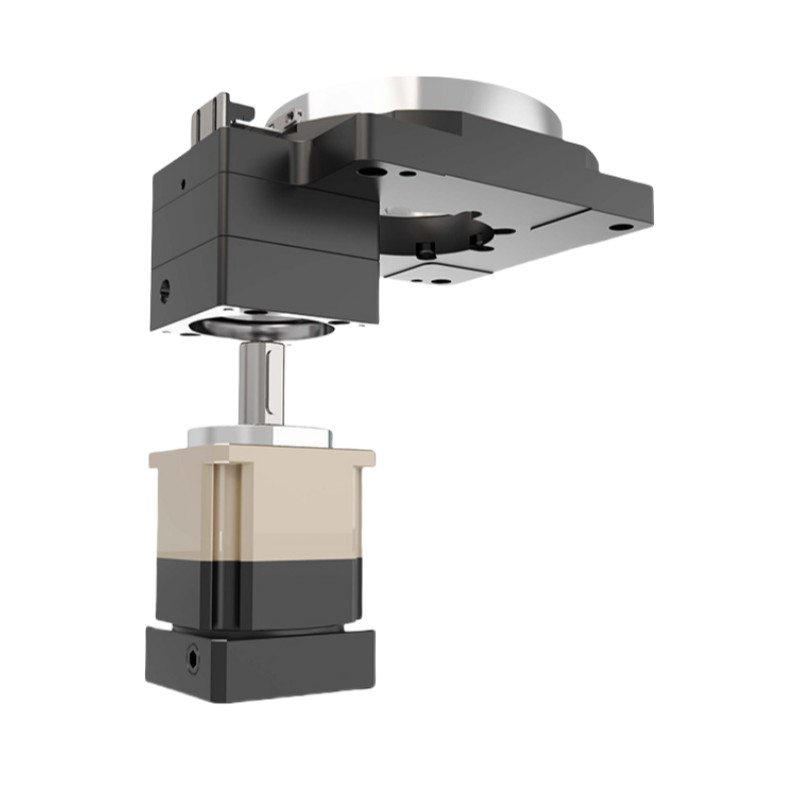

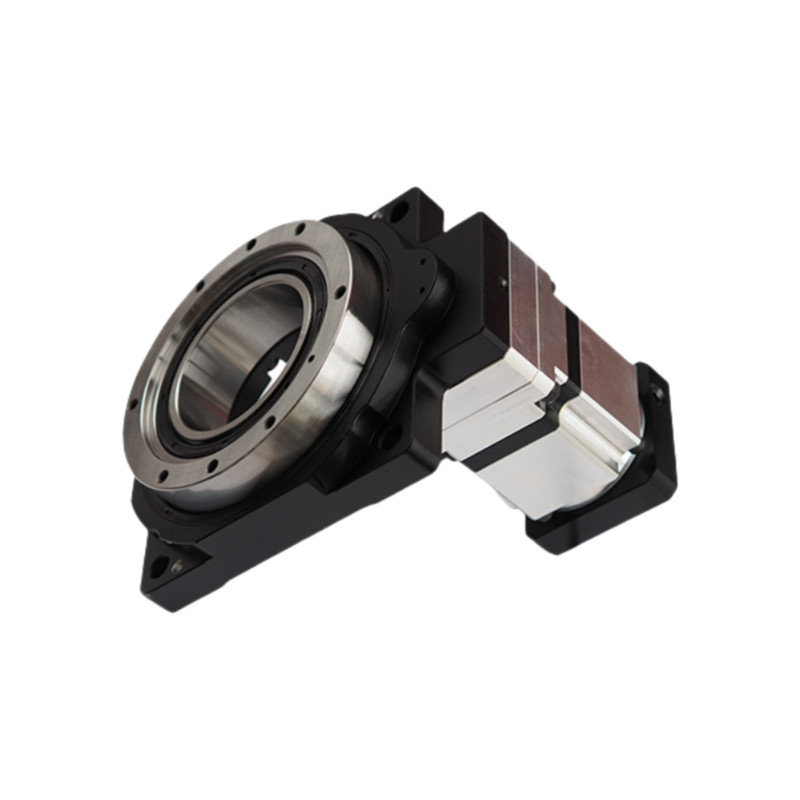

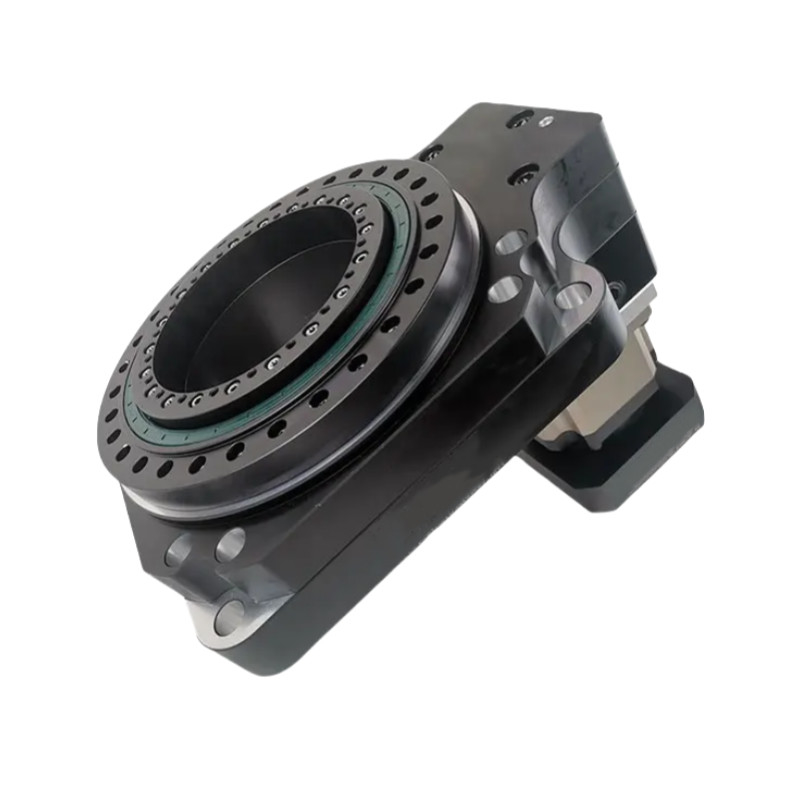

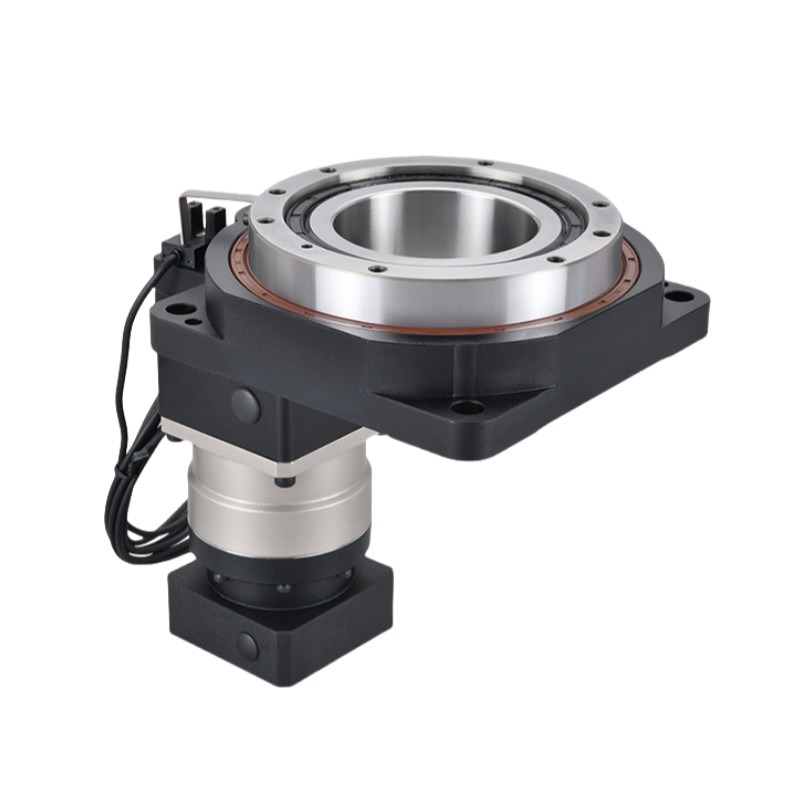

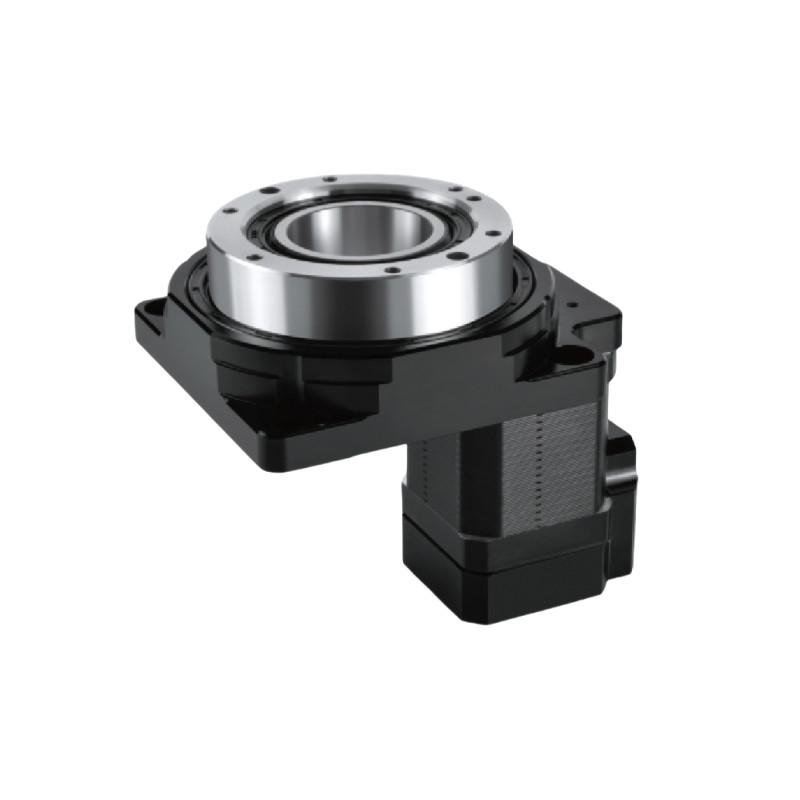

상세한 사진
|
|
|
|
도면
홀로 로터리 플랫폼의 응용
기계부품: 복잡한 모양과 디자인을 만드는 데 이상적입니다.
도구 제작: 도구 및 도표 제조에 사용됩니다.
조립: 조립 과정에서 구성 요소의 정렬 및 배치에 도움을줍니다.
