원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈

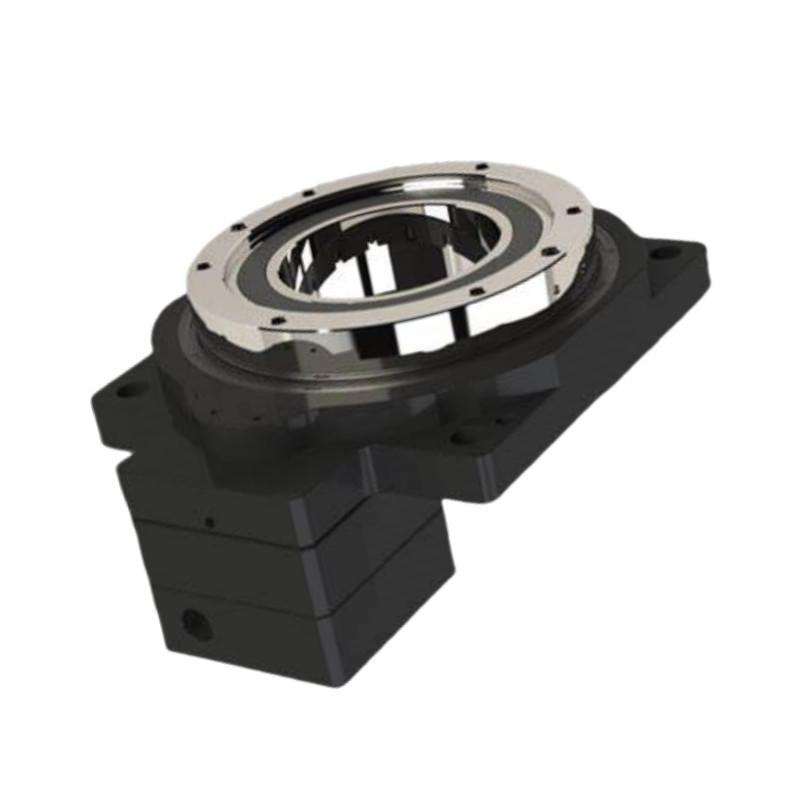

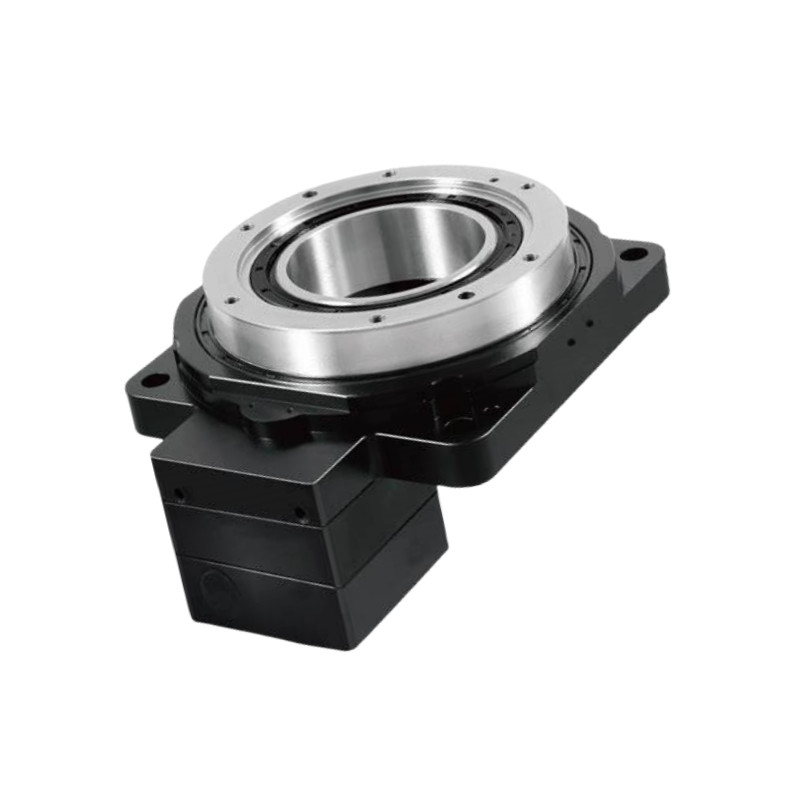

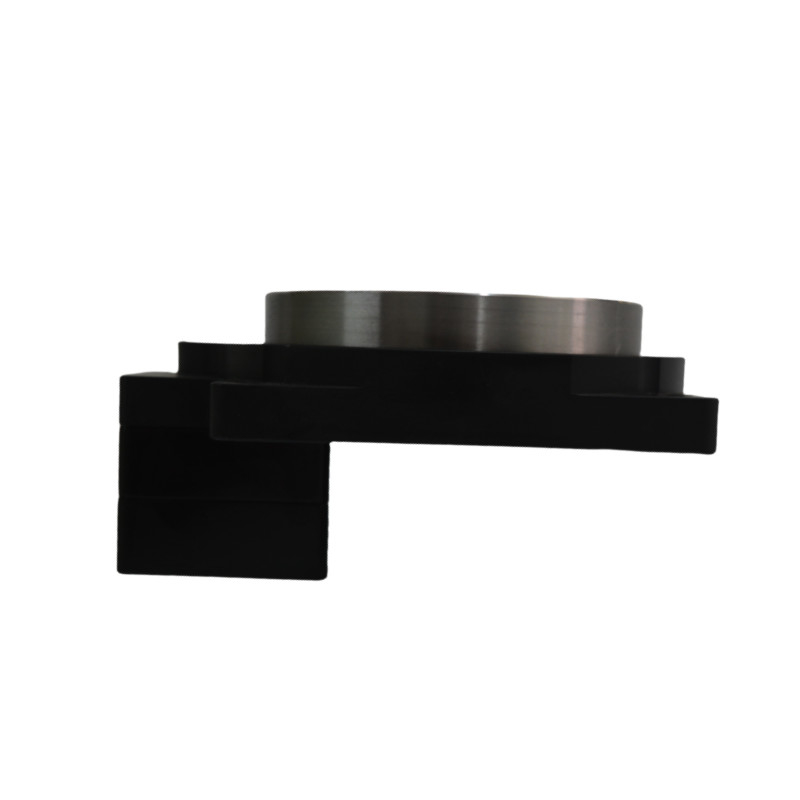

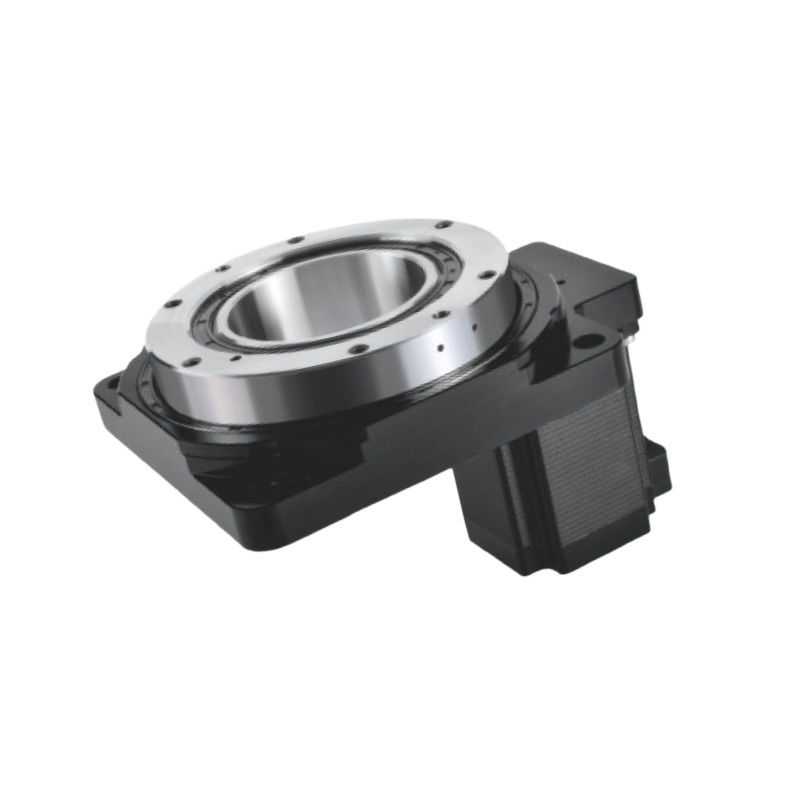

홀 로터리 플랫폼은 정밀한 회전 움직임을 제공하면서 케이블, 파이프 또는 다른 구성 요소가 중앙을 통과 할 수 있도록 설계 된 기계 장치입니다.이 독특 한 디자인 은 여러 가지 이점 을 제공한다, 다양한 응용 프로그램에서 향상 된 다재다능성과 편리성을 포함하여.
기본 프레임:
다른 모든 구성 요소를 담고 있는 기본 지원 장치입니다. 전체 집합체에 안정성과 딱딱함을 제공합니다.
회전 디스크:
중앙 축 주위를 회전 하는 주요 플랫폼. 작업 조각이 장착 되는 곳이며, 일반적으로 높은 정밀도를 위해 설계된 곳이다.
홀로우 센터:
케이블, 파이프 또는 다른 구성 요소의 통과를 허용하는 중앙 개방, 더 깨끗한 설치 및 더 쉬운 라우팅을 가능하게합니다.
크로스 롤러 베어링:
회전 디스크를 지지하는 정밀 베어링. 그 구성은 높은 부하 용량과 딱딱성을 허용하여 원활한 회전을 보장합니다.
드라이브 메커니즘:
여기에는 모터 (일반적으로 서보 모터 또는 스테퍼 모터) 와 회전에 필요한 토크와 제어 기능을 제공하는 관련 기어 (헬리컬 기어와 같이) 가 포함됩니다.
조정 가능한 면제 메커니즘:
기어 사이의 간격을 정밀하게 조정하여 반작용을 최소화하고 위치 정확도를 향상시키는 시스템입니다.
입력 셰프와 플랜지:
모터와 플랫폼을 연결하는 부품. 사용자 정의 가능한 인터페이스는 다양한 모터 브랜드와 유형과 호환성을 허용합니다.
제어 인터페이스:
모터의 동작을 관리하는 전자 부품 또는 시스템, 회전 속도, 방향 및 위치 제어.
장착점:
작업 부품이나 고정 장치를 고정하기 위한 플랫폼의 위치, 작동 중 안정성을 보장합니다.
성능 매개 변수
| HRG200-10K | ||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 27169x10-6kg.m2 | |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |
| 일치하는 모터 (대화) | Φ19-Φ70-Φ90-M6 | 허용되는 축적 부하 | 4000N | 윤활 | 합성 지방 | |
| 감소율 | 10 | 허용되는 방사선 부하 | 2500N | 작동 온도 | -10°C~90°C | |
| 정차 출력 토크 | 112NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | |
| 최대 가속 토크 | 201.6NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | |
| 비상 정지 토크 | 336NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | |
| HRG200-18K | ||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 27169x10-6kg.m2 | |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |
| 일치하는 모터 (대화) | Φ19-Φ70-Φ90-M6 | 허용되는 축적 부하 | 4000N | 윤활 | 합성 지방 | |
| 감소율 | 18 | 허용되는 방사선 부하 | 2500N | 작동 온도 | -10°C~90°C | |
| 정차 출력 토크 | 85NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h | |
| 최대 가속 토크 | 153NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 | |
| 비상 정지 토크 | 680NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB | |
도면
홀 로터리 테이블 설치 지침
홀로 로터리 플랫폼의 응용
로봇 공학:
로봇 팔과 조작기에 사용되며 조립 작업 및 재료 취급에서 정확한 위치 및 움직임을 제공합니다.
자동화 시스템:
정렬, 포장 및 팔레티제와 같은 작업에 자동 생산 라인에 통합되어 정확한 회전 움직임이 필수적입니다.
CNC 가공:
CNC 기계에서 사용되며 프레싱, 드릴링 및 턴 작업 중에 작업 조각의 정확한 회전을 위해 사용됩니다.
의료 장비:
정확한 위치 및 움직임을 위해 이미지 시스템, 외과 로봇 및 실험실 자동화와 같은 의료 장치에서 사용됩니다.
항공우주 및 국방:
비행 시뮬레이터, 레이더 시스템 및 UAV에서 정확한 방향 및 안정화를 위해 사용됩니다.
전기통신:
안테나 위치 시스템에서 최적의 신호 전송을 위해 정확한 정렬을 보장하는 데 사용됩니다.
시험 및 측정:
다양한 조건에서 성능을 평가하기 위해 회전하는 샘플 또는 구성 요소를 위한 시험 장비에 통합된다.
엔터테인먼트 와 미디어:
영화 제작 및 라이브 이벤트에서 부드럽고 제어 된 움직임을 위해 카메라 리그 및 조명 시스템에 사용됩니다.
산업용 장비:
컨베이어 및 분류 시스템에서 사용되며 효율적인 재료 취급을 위해 회전 움직임이 필요합니다.
연구 및 개발:
실험실과 연구 시설에서 정확한 각 조정이 필요한 실험 설정을 위해 사용됩니다.
