원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈
홀 로터리 플랫폼은 정밀한 회전 움직임을 제공하면서 케이블, 파이프 또는 다른 구성 요소가 중앙을 통과 할 수 있도록 설계 된 기계 장치입니다.이 독특 한 디자인 은 여러 가지 이점 을 제공한다, 다양한 응용 프로그램에서 향상 된 다재다능성과 편리성을 포함하여.
공허 한 설계:
중앙에 있는 열기는 케이블, 튜브, 또는 다른 요소들을 연결할 수 있게 하고, 혼돈을 줄이고 좁은 공간에서 설치를 단순하게 합니다.
정밀 운동:
높은 정확성을 위해 설계된 플랫폼은 5 아크 초 미만의 반복 위치 허용을 달성 할 수 있으며 정확한 움직임을 필요로하는 응용 프로그램에 적합합니다.
견고 한 건축물:
종종 고품질의 크로스 롤러 베어링에 의해 지원되며, 플랫폼은 상당한 부하와 힘을 처리 할 수 있으며, 예외적인 딱딱함과 안정성을 제공합니다.
유연한 호환성:
각종 모터 타입을 수용할 수 있도록 설계된, 세르보 모터와 스테퍼 모터를 포함해서, 사용자 정의 가능한 플랜지와 입력 샤프트를 통해.
신청서:
일반적으로 로봇, 자동화, CNC 가공, 의료 장비 및 신뢰할 수 있고 정확한 회전 움직임을 필요로하는 다른 많은 분야에서 사용됩니다.
 |
모델 | 사양 | 구멍 직경 | 비율 |
| (mm) | (mm) | |||
|
HRG170-10K HRG170-18K |
170 | 72 |
10 18 |
성능 매개 변수
| HRG170-10/18K | ||||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 27619x10-6kg.m2 | |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 | |
| 일치하는 모터 (대화) | Φ19-Φ70-Φ90-M6 | 허용되는 축적 부하 | 3000N | 윤활 | 합성 지방 | |
| 감소율 | 10 | 18 | 허용되는 방사선 부하 | 2000N | 작동 온도 | 10°C~90°C |
| 정차 출력 토크 | 55NM | 45NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h |
| 최대 가속 토크 | 99NM | 81NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 |
| 비상 정지 토크 | 165NM | 135NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB |

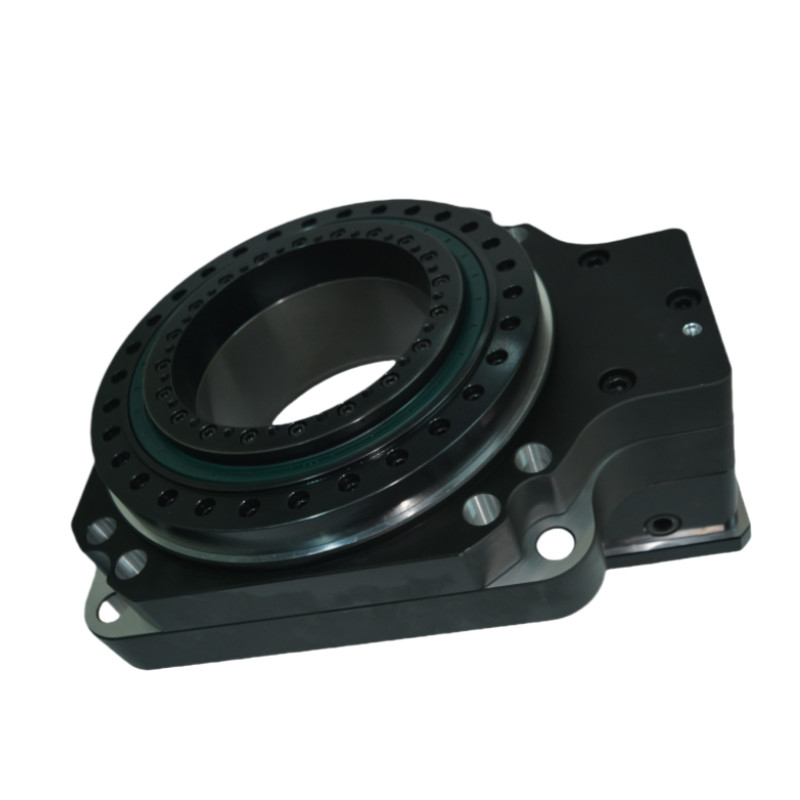

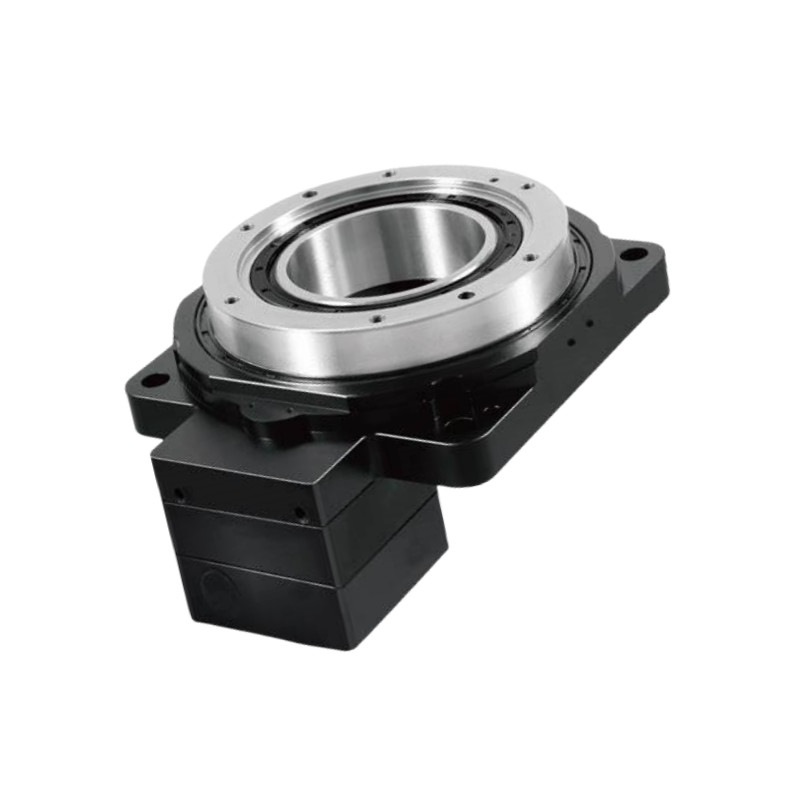

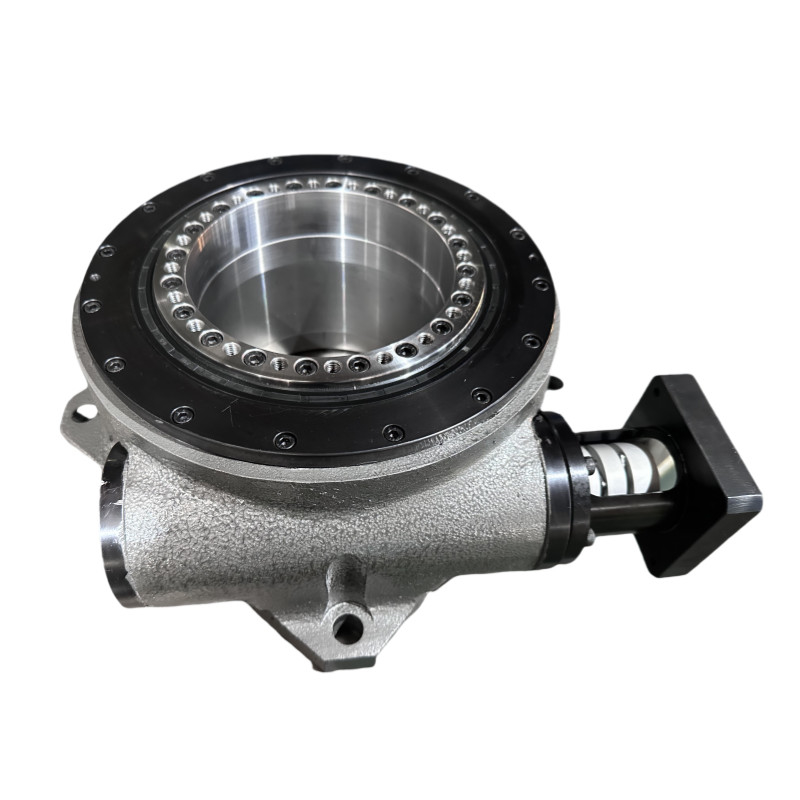

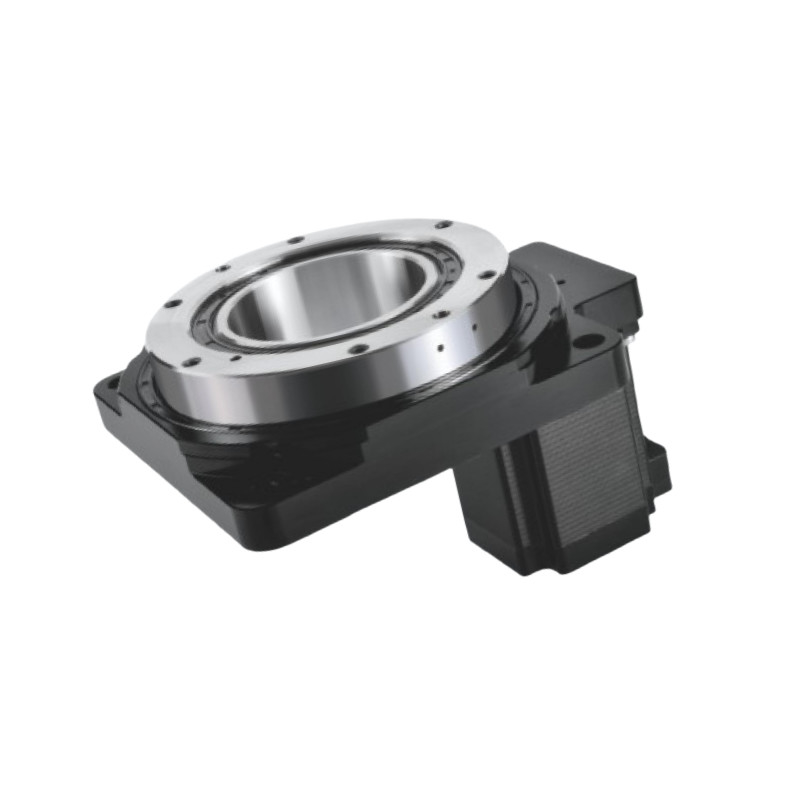

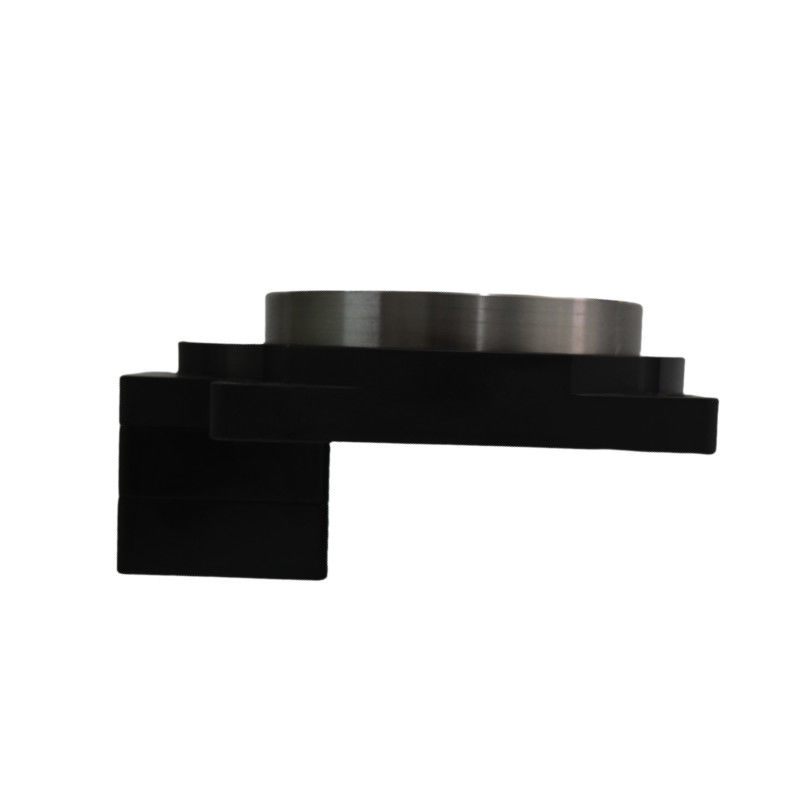

상세한 사진
|
|
|
|
도면
홀 로터리 테이블 설치 지침
홀로 로터리 플랫폼의 응용
로봇 공학:
로봇 팔과 조작기에 사용되며 조립 작업 및 재료 취급에서 정확한 위치 및 움직임을 제공합니다.
자동화 시스템:
정렬, 포장 및 팔레티제와 같은 작업에 자동 생산 라인에 통합되어 정확한 회전 움직임이 필수적입니다.
CNC 가공:
CNC 기계에서 사용되며 프레싱, 드릴링 및 턴 작업 중에 작업 조각의 정확한 회전을 위해 사용됩니다.
의료 장비:
정확한 위치 및 움직임을 위해 이미지 시스템, 외과 로봇 및 실험실 자동화와 같은 의료 장치에서 사용됩니다.
항공우주 및 국방:
비행 시뮬레이터, 레이더 시스템 및 UAV에서 정확한 방향 및 안정화를 위해 사용됩니다.
전기통신:
안테나 위치 시스템에서 최적의 신호 전송을 위해 정확한 정렬을 보장하는 데 사용됩니다.
시험 및 측정:
다양한 조건에서 성능을 평가하기 위해 회전하는 샘플 또는 구성 요소를 위한 시험 장비에 통합된다.
엔터테인먼트 와 미디어:
영화 제작 및 라이브 이벤트에서 부드럽고 제어 된 움직임을 위해 카메라 리그 및 조명 시스템에 사용됩니다.
산업용 장비:
컨베이어 및 분류 시스템에서 사용되며 효율적인 재료 취급을 위해 회전 움직임이 필요합니다.
연구 및 개발:
실험실과 연구 시설에서 정확한 각 조정이 필요한 실험 설정을 위해 사용됩니다.
