원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈
홀 로터리 플랫폼은 정밀 회전 운동 응용 프로그램을 위해 설계 된 첨단 기계 장치입니다. 그것은 케이블과 파이프의 쉬운 경로를 허용하는 독특한 홀 디자인을 갖추고 있습니다.다양한 설정에서 다양성을 향상.
높은 정확성:
반복 위치 정밀도는 5 아크 초 미만이며 까다로운 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.
높은 강도:
정밀 크로스 롤러 베어링에 의해 지원되는 플랫폼은 전통적인 베어링의 10 배 이상의 딱딱성을 제공하여 상당한 광선, 축 및 뒤집기 힘을 견딜 수 있습니다.
유연한 모터 호환성:
다양한 브랜드와 유형의 모터, 서보 및 스테퍼 모터를 포함하여 사용자 정의 가능한 플랜지 및 입력 샤프트를 통해 쉽게 구성 할 수 있습니다.
효율적인 토크 출력:
출력 토크를 증가시키기 위해 단일 단계 나선 기어 감소 메커니즘을 이용하며, 정밀도를 위해 5 레벨 이하로 지정된 기어.
편리 한 로딩:
플랫폼 표면은 작업 조각을 직접 잠금 할 수 있으며, 로딩 프로세스를 효율화하고 운영 효율성을 향상시킵니다.
원활한 운영:
안정적이고 원활한 회전을 위해 설계되어, 작동 중 빠른 위치와 최소한의 진동을 보장합니다.
견고 한 건축물:
높은 성능을 유지하면서 다양한 운영 스트레스에 견딜 수 있도록 만들어져 산업 및 자동화 응용 프로그램에 적합합니다.
홀 로터리 플랫폼은 높은 정확성, 유연성 및 견고성을 요구하는 응용 프로그램에 이상적입니다. 이는 로봇, 제조 및 자동화 산업에서 귀중한 자산이됩니다.
 |
모델 | 사양 | 구멍 직경 | 비율 |
| (mm) | (mm) | |||
| HRG110-05K HRG110-10K |
110 | 35 |
5 10 |
성능 매개 변수
| HRG110-05/10K | |||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 1483x10-6kg.m2 |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 |
| 일치하는 모터 (대화) | Φ14-Φ50-Φ70-M4 | 허용되는 축적 부하 | 2000N | 윤활 | 합성 지방 |
| 감소율 | 5, 10 | 허용되는 방사선 부하 | 1200N | 작동 온도 | -10°C~90°C |
| 정차 출력 토크 | 35NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h |
| 최대 가속 토크 | 70NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 |
| 비상 정지 토크 | 105NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB |

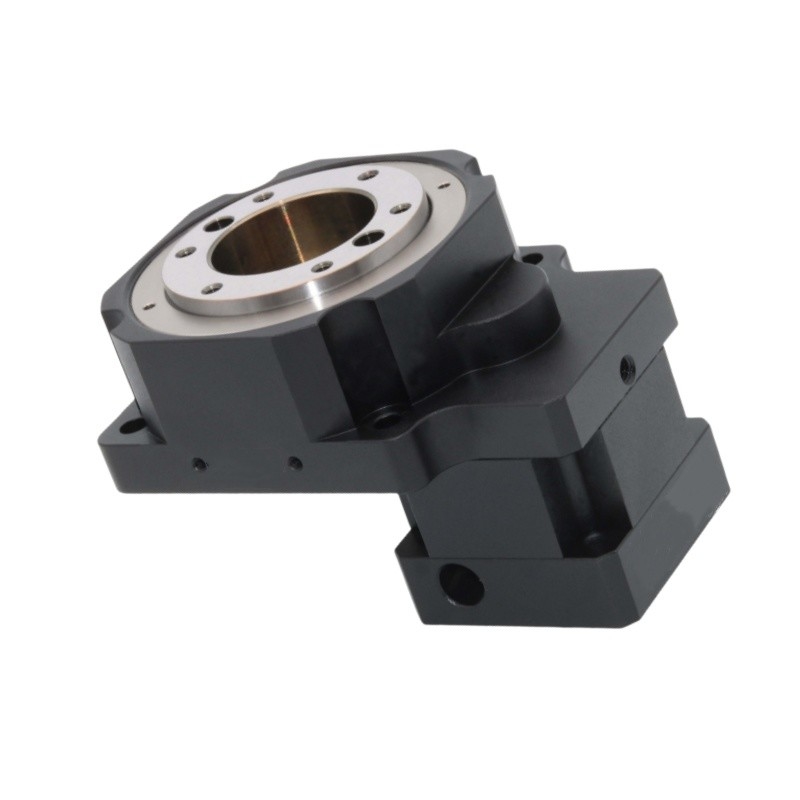

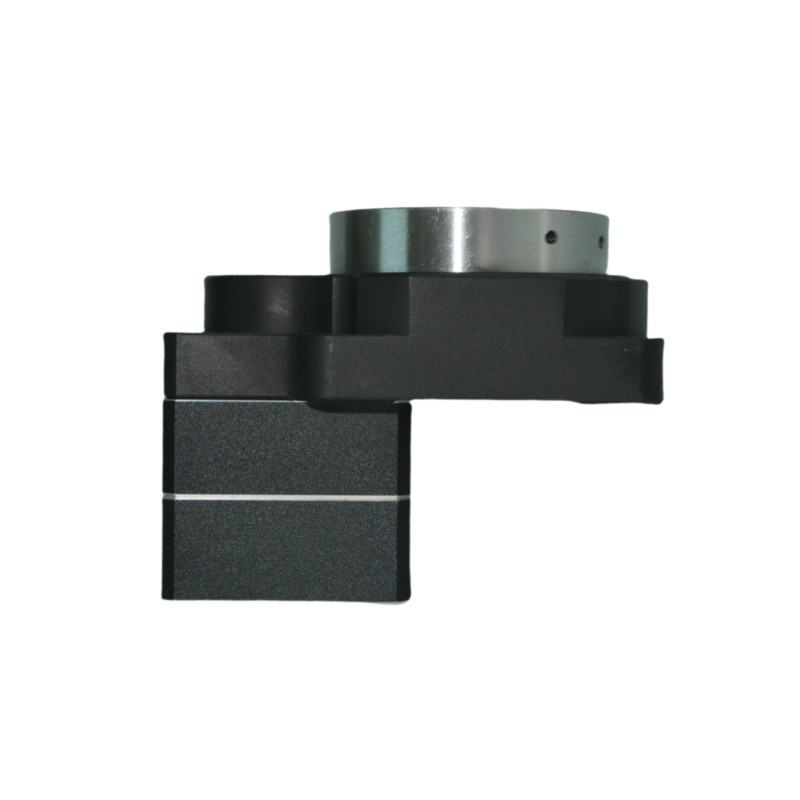

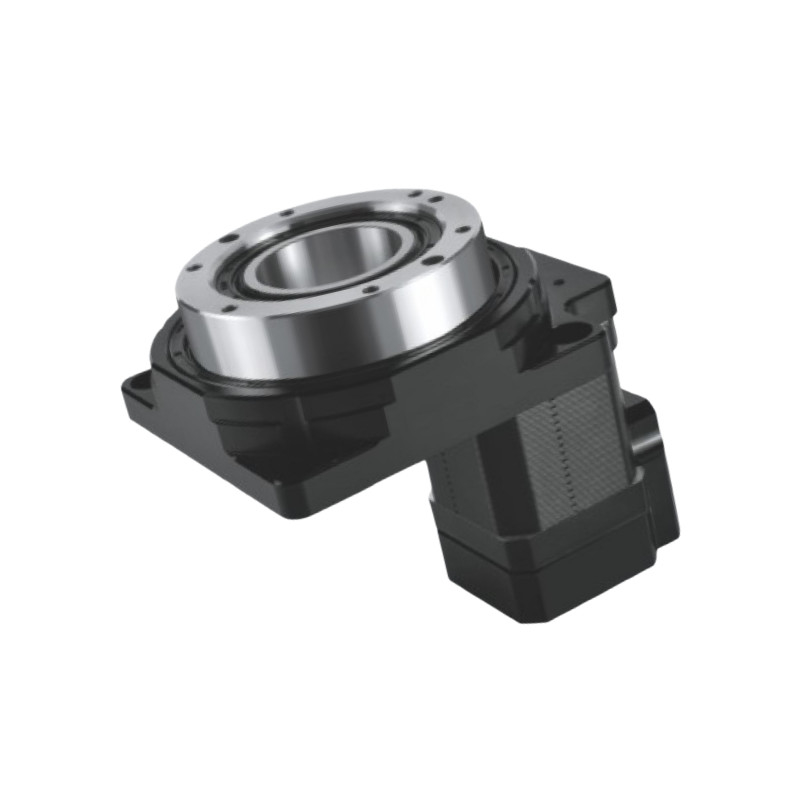

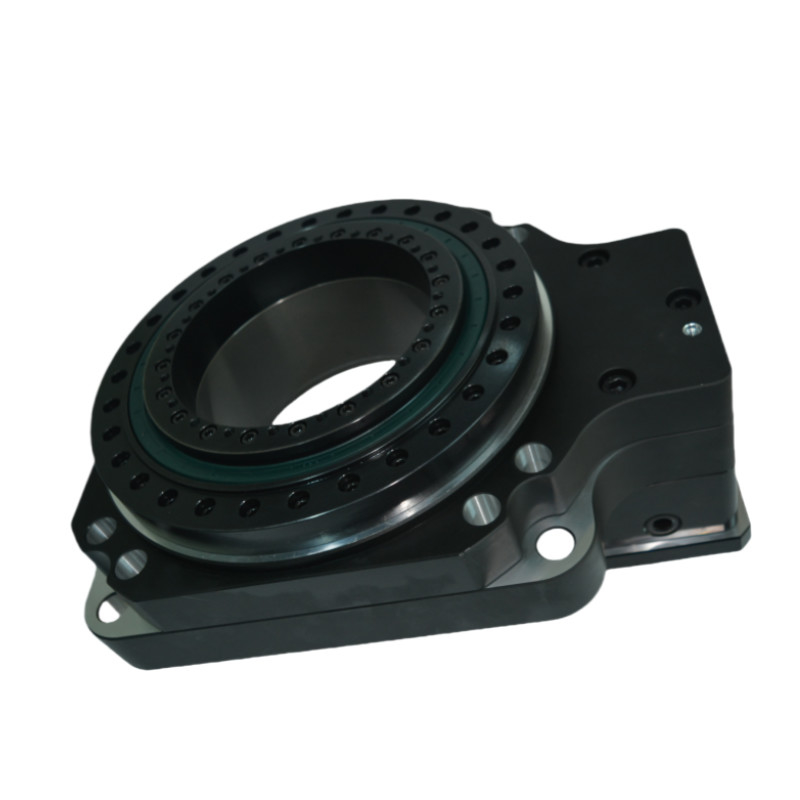

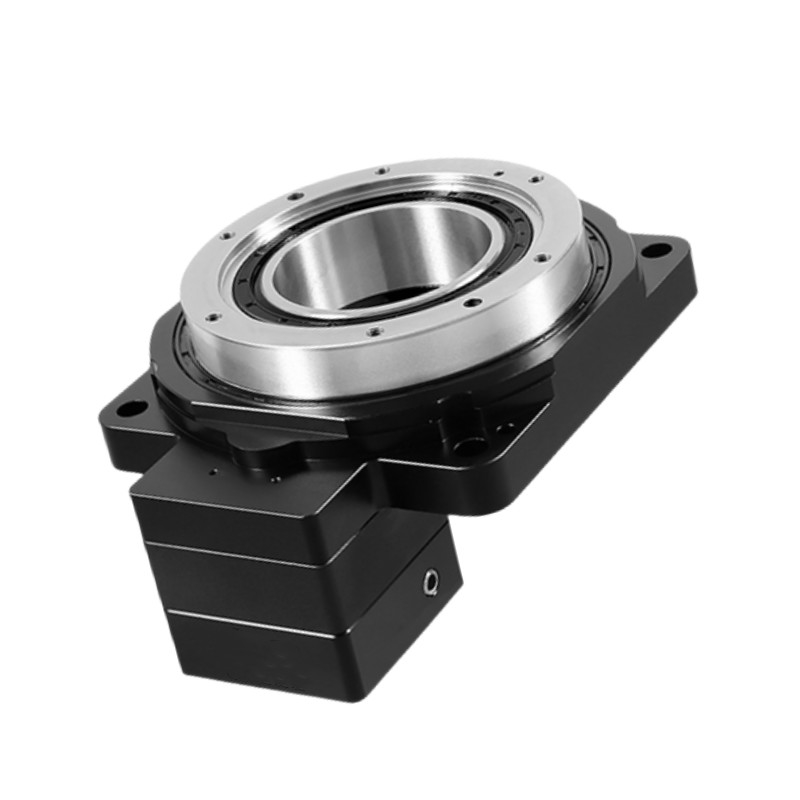

상세한 사진
|
|
|
|
도면
홀 로터리 테이블 설치 지침
포장 및 운송
