원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
HRG 시리즈
회전 플랫폼은 정밀 교차 롤러 베어링으로 지지됩니다. 롤러는 90도 계단 패턴으로 배치됩니다.그리고 그 지름은 베어링의 내부 반지와 외부 반지 사이의 경로 차원보다 약간 커집니다.이 구성은 내부 및 외부 반지 및 롤러 사이에 전하를 만듭니다. 결과적으로, servo 회전 플랫폼은 방사성, 축적, 원동력 등 다양한 토크 힘을 견딜 수 있습니다.그리고 뒤집는 순간, 전통적인 베어링의 10배 이상의 딱딱성을 제공합니다.
조립 후, 서보 회전 플랫폼은 회전 디스크의 외부 지름과 끝 면에 다시 닦습니다.회전 중심으로 횡단 롤러 베어링을 사용하여 (표준 등급은 정밀 회전)이것은 회전 디스크의 동축성 및 평행성 허용을 보장합니다.
홀 로팅 플랫폼은 사용자 정의 플랜지 및 입력 샤프트 구멍을 통해 유연한 인터페이스 크기 변경을 허용하여 모든 브랜드의 서버 모터 또는 스테퍼 모터를 연결하는 데 적합합니다..
 |
모델 | 사양 | 구멍 직경 | 비율 |
| (mm) | (mm) | |||
| HRG85-05K HRG85-10K |
85 | 33 |
5 10 |
성능 매개 변수
| HRG85-05K | |||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 1203x10-6kg.m2 |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 |
| 일치하는 모터 (대화) | Φ14-Φ50-Φ70-M4 | 허용되는 축적 부하 | 500N | 윤활 | 합성 지방 |
| 감소율 | 5 | 허용되는 방사선 부하 | 250N | 작동 온도 | -10°C~90°C |
| 정차 출력 토크 | 18NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h |
| 최대 가속 토크 | 32NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 |
| 비상 정지 토크 | 54NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB |
| HRG85-10K | |||||
| 출력 플랫폼 지원 | 크로스 롤러 베어링 | 허용되는 출력 속도 | 200회속 | 회전 관성 | 1203x10-6kg.m2 |
| 변동 운동 | 360° (어떤 각도에서도 회전) | 반복적 위치 정확성 | ±15 아크 세컨드 | 위치 정확성 | ≤30 활초 |
| 일치하는 모터 (대화) | Φ14-Φ50-Φ70-M4 | 허용되는 축적 부하 | 500N | 윤활 | 합성 지방 |
| 감소율 | 10 | 허용되는 방사선 부하 | 250N | 작동 온도 | -10°C~90°C |
| 정차 출력 토크 | 14NM | 출력 플랫폼의 병렬화 | 00.02mm | 봉사 생활 | 20000h |
| 최대 가속 토크 | 25.2NM | 출력 플랫폼 표면의 유출 | 00.01mm | 생산 수준 | IP65 |
| 비상 정지 토크 | 42NM | 출력 플랫폼 외곽의 유출 | 00.01mm | 소음 수준 | ≤ 65dB |

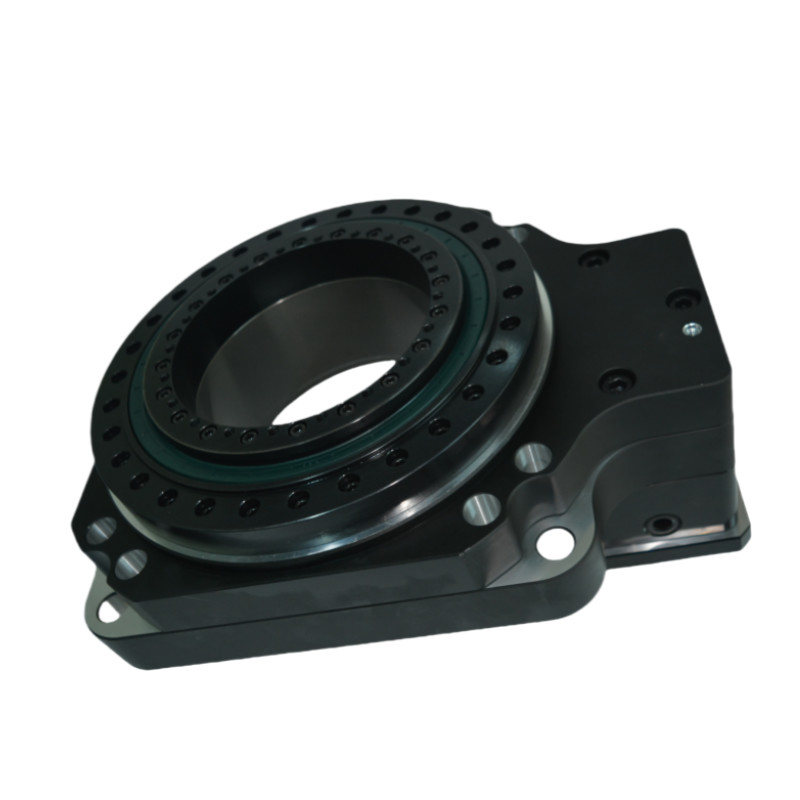

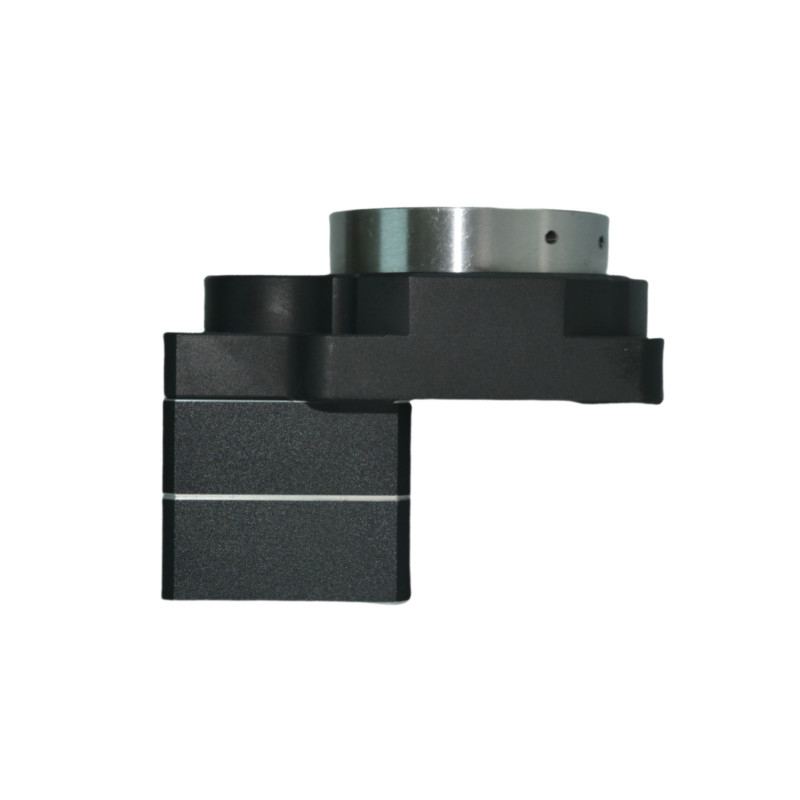

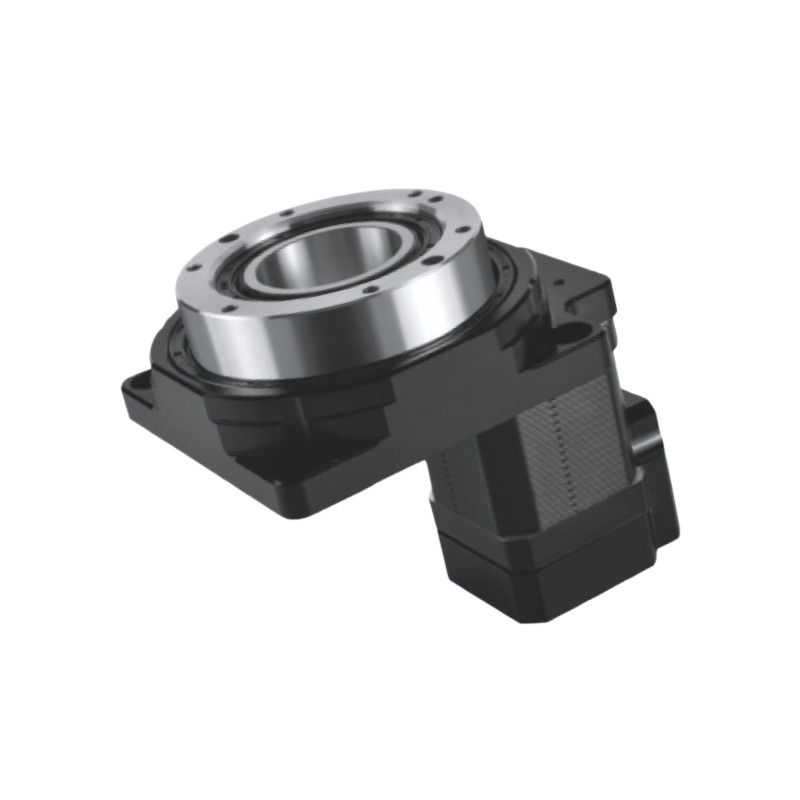

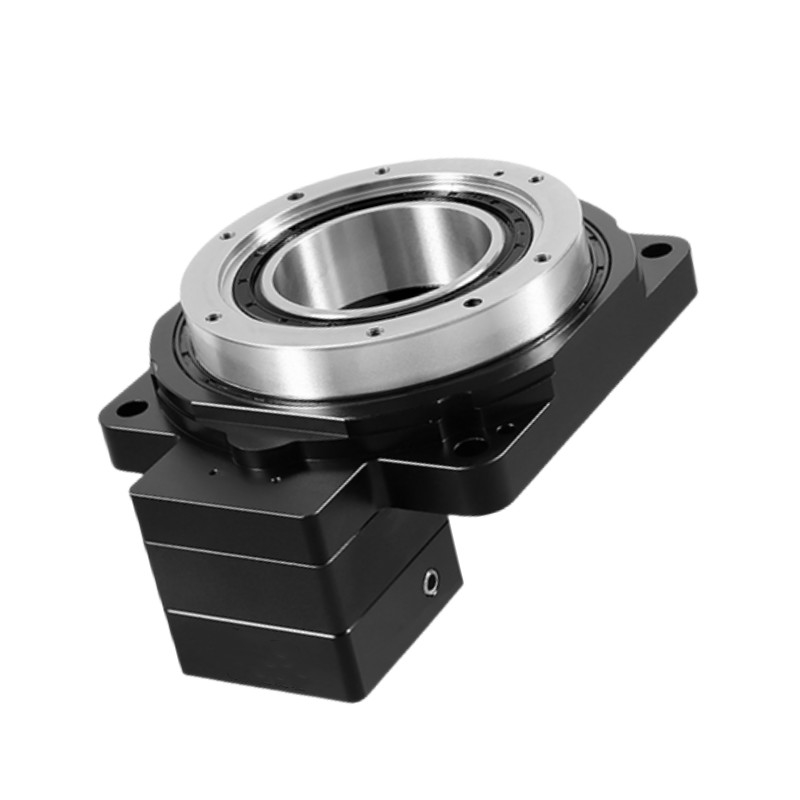

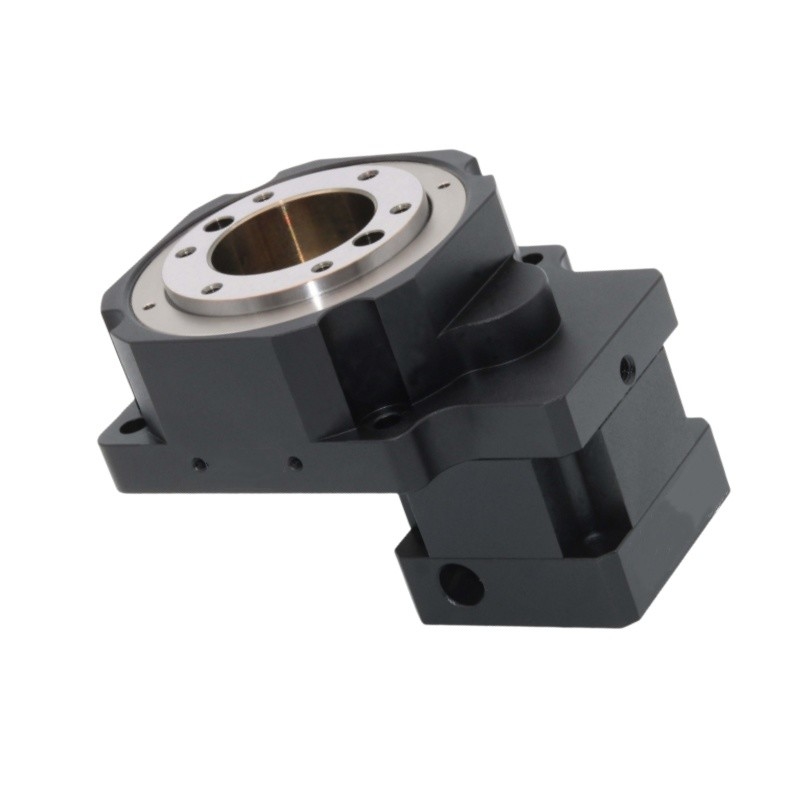

상세한 사진
|
|
|
|
도면
홀 로터리 테이블 설치 지침
포장 및 운송
