원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
모델 8, 모델 11

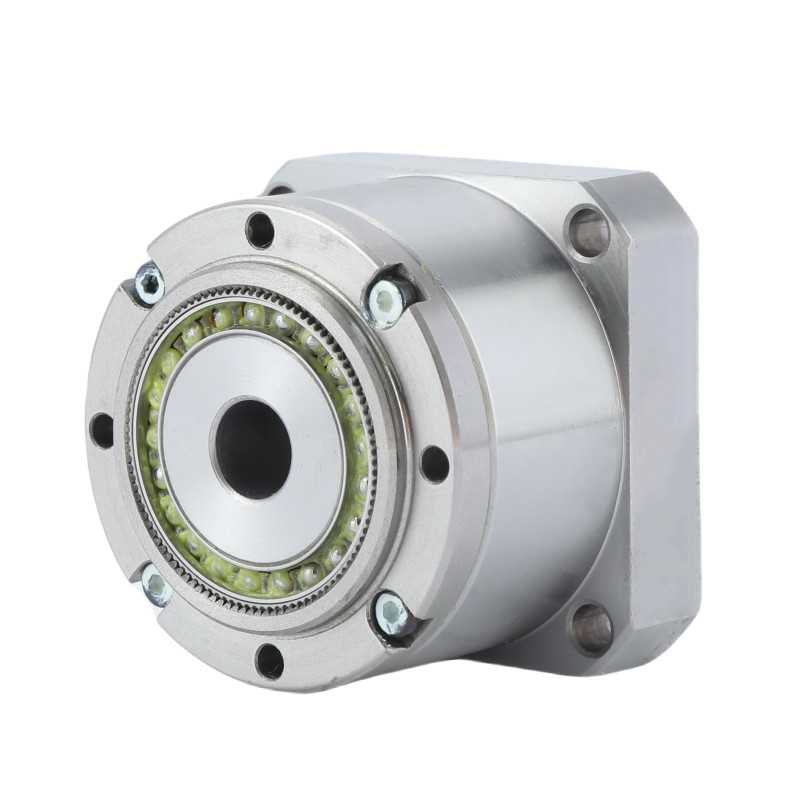

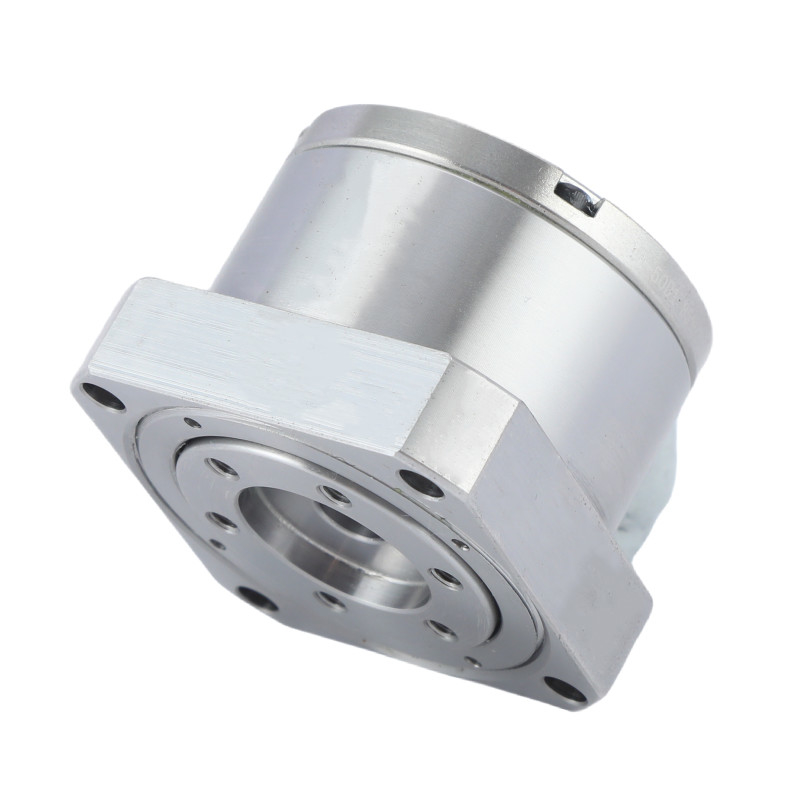

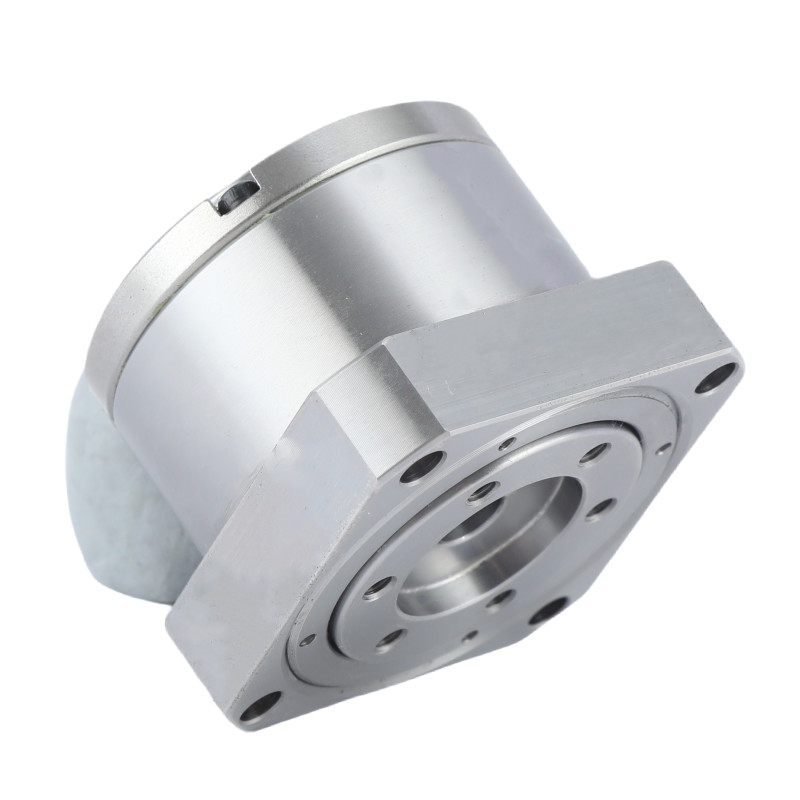

저반응 소형 하모닉 드라이브 변속기
제품 설명
스트레인 웨이브 게어링 (스탠 웨이브 게어링, 하모닉 드라이브 게어링) 은 외부 치아가 있는 유연한 스플라인 (spline) 을 이용하는 기계식 게어 시스템이다.원형 타원형 플러그에 의해 변형되어 외부 스플라인의 내부 기어 치아와 연결됩니다..
스트레인 웨브 기어링은 나선 또는 행성 기어링과 같은 전통적인 기어링 시스템에 비해 다음과 같은 몇 가지 장점을 가지고 있습니다.
소형 하모닉 드라이브의 등급 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| LS 및 LH 시리즈 미니어처 스트레인 웨브 감소기의 주요 속성 | |||
| 제품 | 미니 스트레인 웨브 감소기 하모닉 드라이브 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100 | ||
|
반발
|
30 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
8, 11 | ||
|
무게
|
00.06~0.27kg | ||
| 보증 | 1년 | ||
적용
| |
|
|
|
| 의료기기 | 인간동물 로봇 | 항공공간 | CNC 기계 |
우리 공장
FAQ
1하모닉 드라이브 박스는 뭐죠?
하모닉 드라이브 박스는 콤팩트한 크기에서 높은 감소 비율을 생산하는 기어 시스템의 일종입니다.그것은 이동을 전송하고 높은 정확성과 토크를 달성하기 위해 유연한 변형 요소의 메커니즘을 사용합니다.
2어떻게 하모닉 드라이브 기어박스가 작동합니까?
하모닉 기어 박스는 원형 스플라인, 플렉스 스플라인, 그리고 파동 발생기를 사용하여 작동합니다. 파동 발생기는 플렉스 스플라인을 타원형으로 변형시킵니다.그 다음 두 점에서 원형 스플라인의 치아와 접촉, 사용 된 요소 사이의 치아 수 차이로 높은 감소 비율을 제공합니다.
3하모닉 드라이브는 역동으로 작동할 수 있나요?
그래요, 하모닉 구동 기어는 뒤로 움직일 수 있습니다. 그건 그렇고, 이것은 모든 전형적인 로봇 사이클에서 매일 수백 번 일어납니다.변속기 출력 쪽의 부하 관동력은 변속기를 뒤로 움직인다 (통제된 방식으로), 모터와 컨트롤러에 의해 결정됩니다.)
4하모닉 드라이브는 뭘 할까요?
하모닉 드라이브는 밀링, 제조 및 로봇 팔을 사용하는 기계에서 사용되는 기어에서 출력 토크를 증가시키는 데 사용됩니다.
그래요, 물론입니다. 우리는 고객의 요구사항과 그림에 따라 조화적인 드라이브를 사용자 정의할 수 있습니다.
6당신의 제품의 가장 큰 장점은 무엇입니까?
우리는 완전한 제품 시리즈를 제공할 수 있습니다. 그리고 우리의 조화력 드라이브의 질은 안정적입니다. 가장 중요한 것은 중국에서 가장 높은 비용 효율입니다.
