원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSN-20-XX-UI

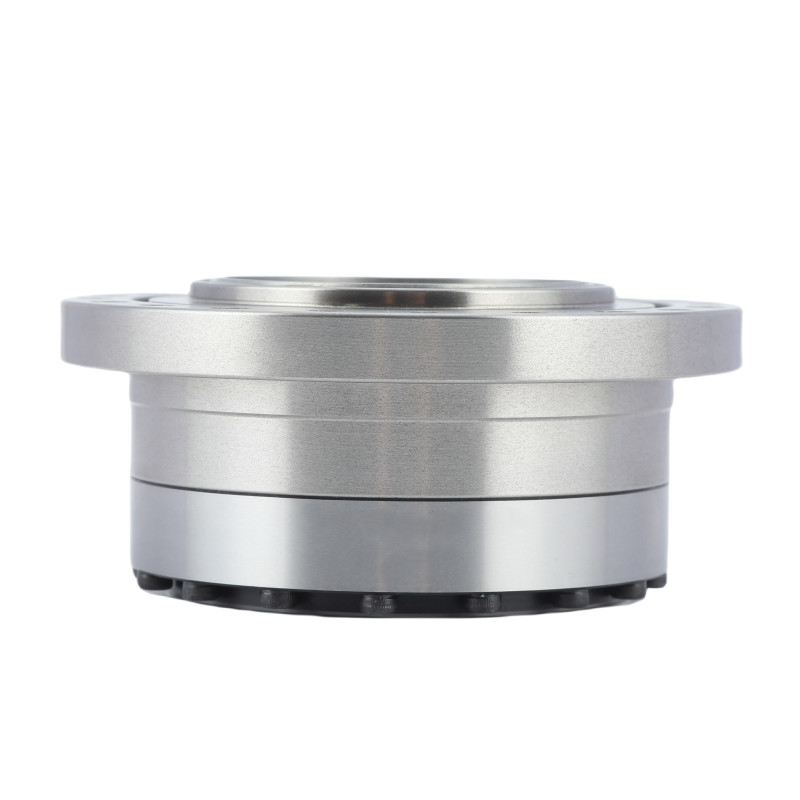

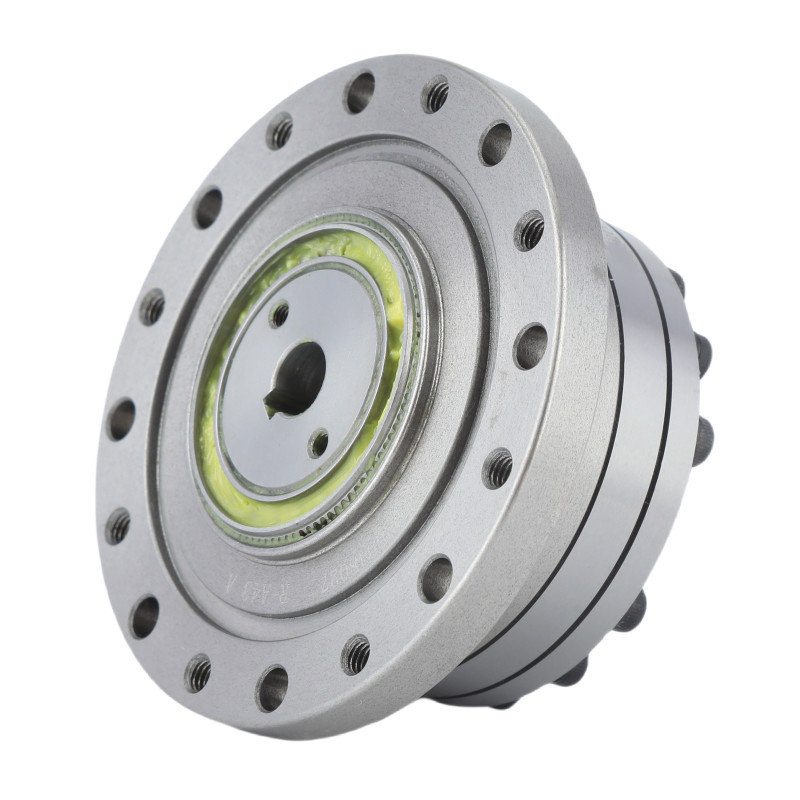

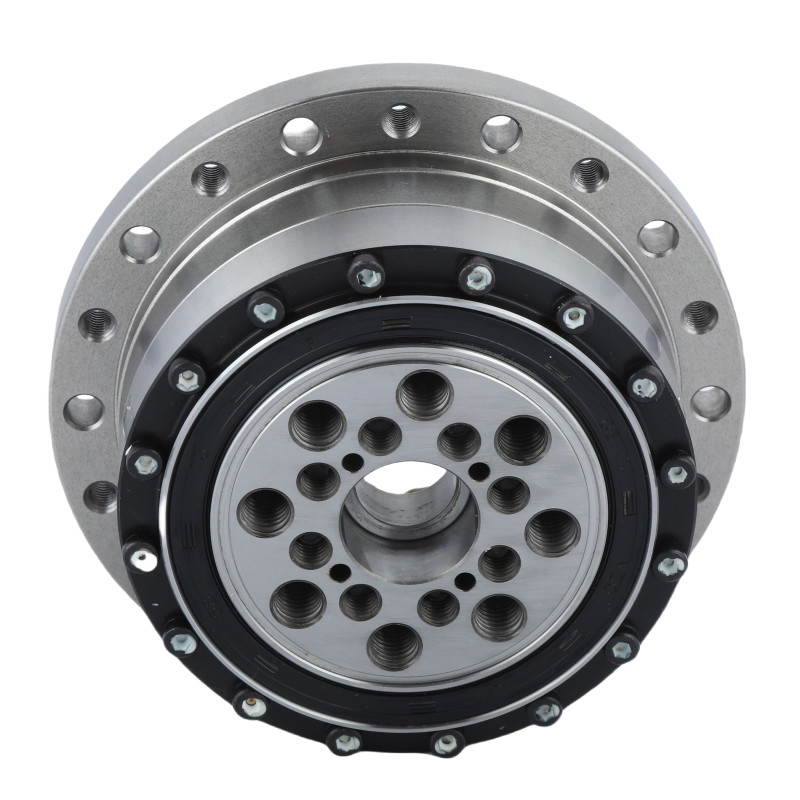

높은 감소 비율 LSN 시리즈 모델 20 스트레인 웨브 감소기 0.73kg 경량 기어 단위
주요 특징
• 0.73kg
• 20 아크 세컨트 미만의 반작용
평균 입력 속도: 3500 r/min
• 15000시간 사용 시간
• 감소 비율: 50:1, 80:1, 100:1120:1 및 160:1
Sp제정s
LSN-20-XX-U-I 시리즈의 이름 매개 변수 표
|
모델
|
감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 | 허용되는 평균 입력 회전 속도 | 반발 | 무게 | 설계 기간 | ||||
| 기름 | 기름 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | LSN-I:0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| LSN-20-XX-U-I 스트레인 웨이브 줄기기의 주요 특성 | |||
| 제품 | 낮은 역반응 모델 20 스트레인 웨브 감소기 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100, 120, 160 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
6500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
20 | ||
|
무게
|
00.73kg | ||
| 보증 | 1년 | ||
| 적용 | 금속 기계 도구, 인간형 로봇, 에너지, 항공 우주 | ||
