원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
모델 8, 11, 14, 17
제품 설명
LHD - I 시리즈 하모닉 드라이브는 높은 토크 용량 초평한 스트레인 웨브 기어 장치입니다.
LHD - I 시리즈 하모닉 드라이브는 간편한 통합을 위해 컴팩트하고 간단한 레이아웃으로 설계되었으며 공간 제한 응용 프로그램에 작은 발자국과 무게를 줄이는 데 도움이됩니다.
이 초평평한 조화동역 환속기는 로봇 끝 관절 및 고객 최종 환속기로 사용하기에 매우 적합합니다.
이 새로운 고토크, 제로 역반응 기어 단위는 초평한 구성을 가지고 있으며 높은 모멘트 경직성을 가진 큰 크로스 롤러 베어링을 갖추고 있습니다.
주요 특징
LHD 시리즈 하모닉 드라이브의 등급 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대의 입력 회전 속도 (그레이스) | 허용되는 평균 입력 회전 속도 (그레이스) | 반발 | 무게 | 설계 기간 |
| Nm | Nm | Nm | Nm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

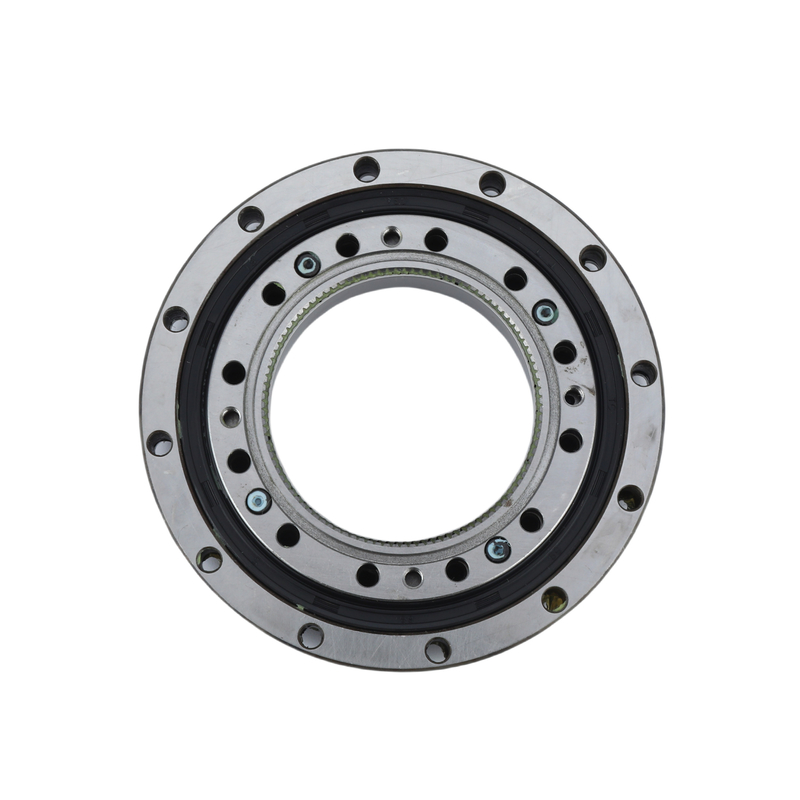

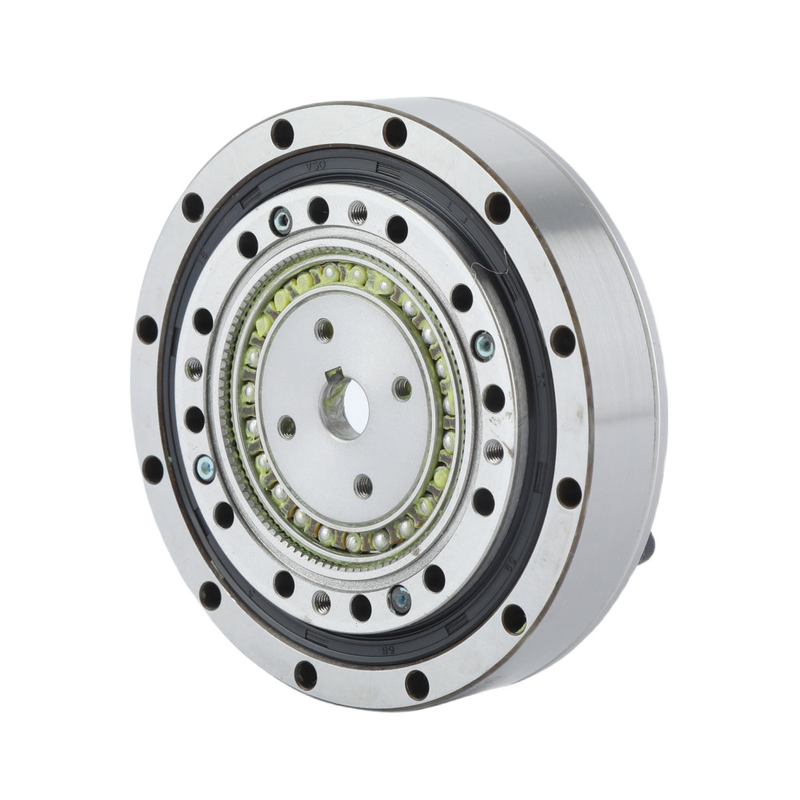

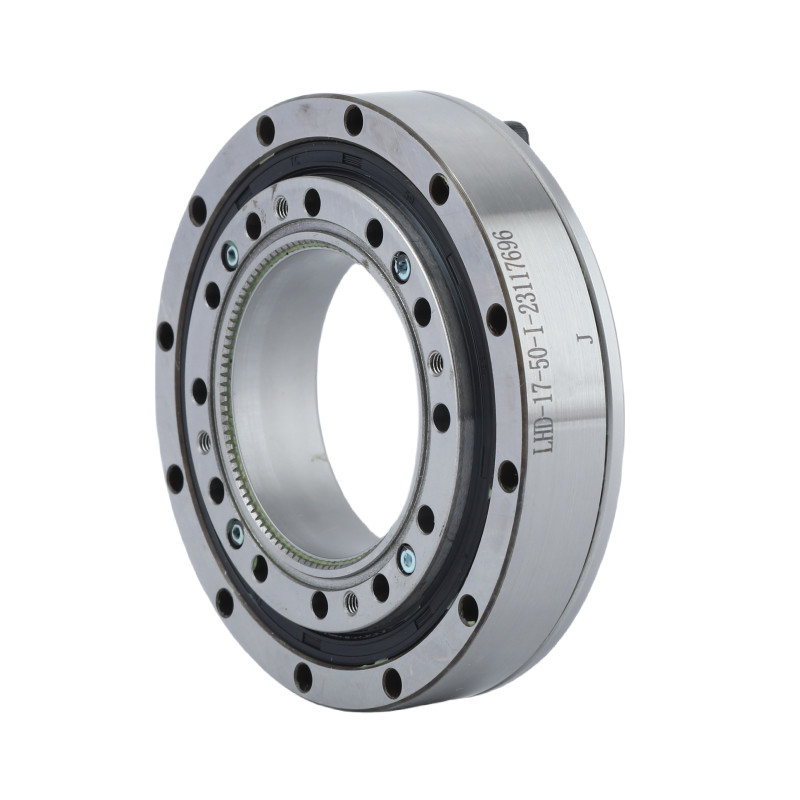

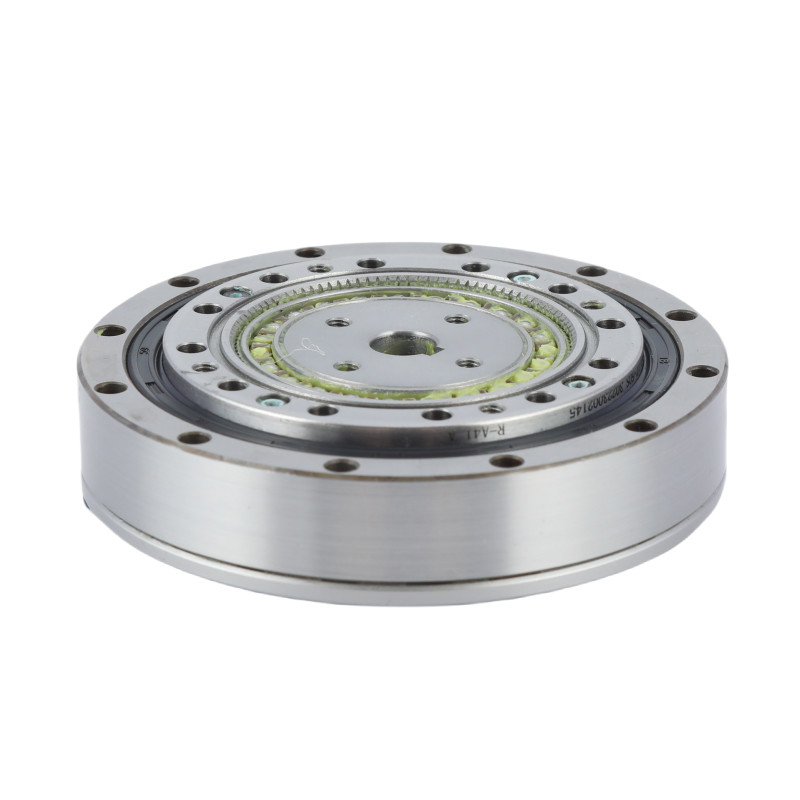

상세한 사진LHD 시리즈 하모닉 드라이브
| 초 평면 스트레인 웨브 감소기의 주요 특성 | |||
| 제품 | 울트라 플래트 하모닉 드라이브 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
14, 17, 20, 25, 32 | ||
|
무게
|
00.34~1.9kg | ||
| 보증 | 1년 | ||
신청서
| |
|
|
| 산업용 로봇 | CNC 기계 | 제조 시스템 |
PDF 도면 다운로드
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
FAQ
1하모닉 드라이브는 역동으로 작동할 수 있나요?
그래요, 하모닉 구동 기어는 뒤로 움직일 수 있습니다. 그건 그렇고, 이것은 모든 전형적인 로봇 사이클에서 매일 수백 번 일어납니다.변속기 출력 쪽의 부하 관동력은 변속기를 뒤로 움직인다 (통제된 방식으로), 모터와 컨트롤러에 의해 결정됩니다.)
2.하모닉 드라이브는 무엇을 할까요?
하모닉 드라이브는 밀링, 제조 및 로봇 팔을 사용하는 기계에서 사용되는 기어에서 출력 토크를 증가시키는 데 사용됩니다.
그래요, 물론입니다. 우리는 고객의 요구사항과 그림에 따라 조화적인 드라이브를 사용자 정의할 수 있습니다.
4.여러분의 제품의 가장 큰 장점은 무엇일까요?
우리는 완전한 제품 시리즈를 제공할 수 있습니다. 그리고 우리의 조화력 드라이브의 질은 안정적입니다. 가장 중요한 것은 중국에서 가장 높은 비용 효율입니다.
5.하모닉 드라이브의 주요 구성 요소는 무엇입니까?
