Place of Origin:
Jiangsu, China
브랜드 이름:
Giant Precision
인증:
ISO9001
Model Number:
Model 8, Model 11
제품 설명

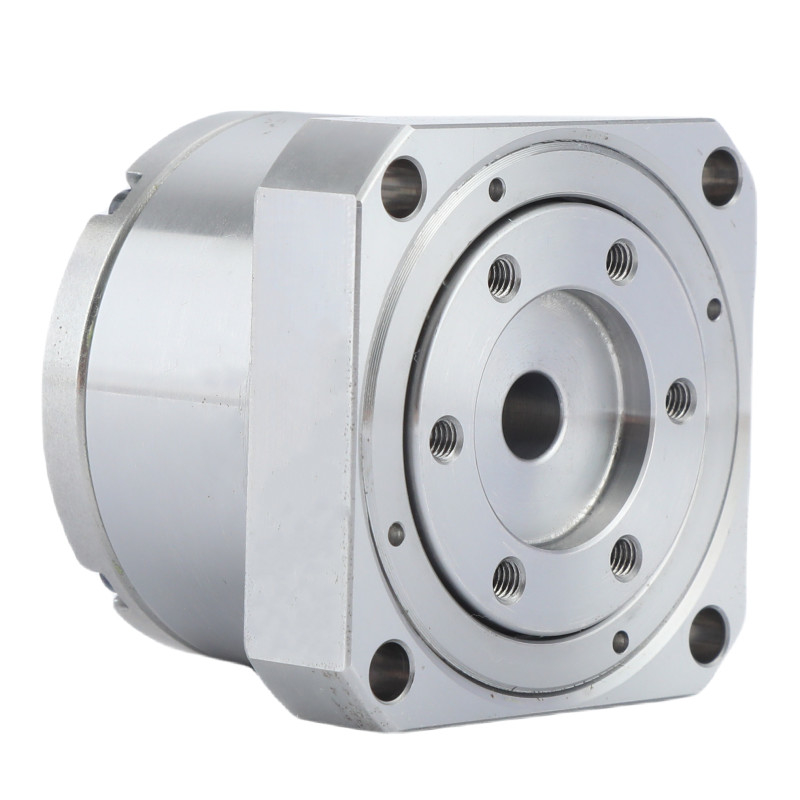

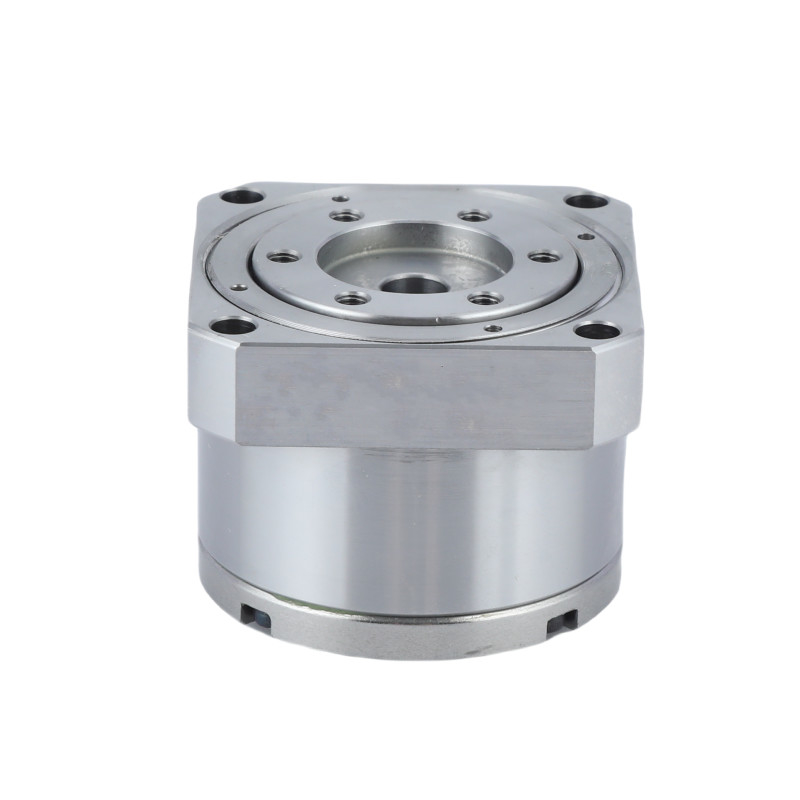

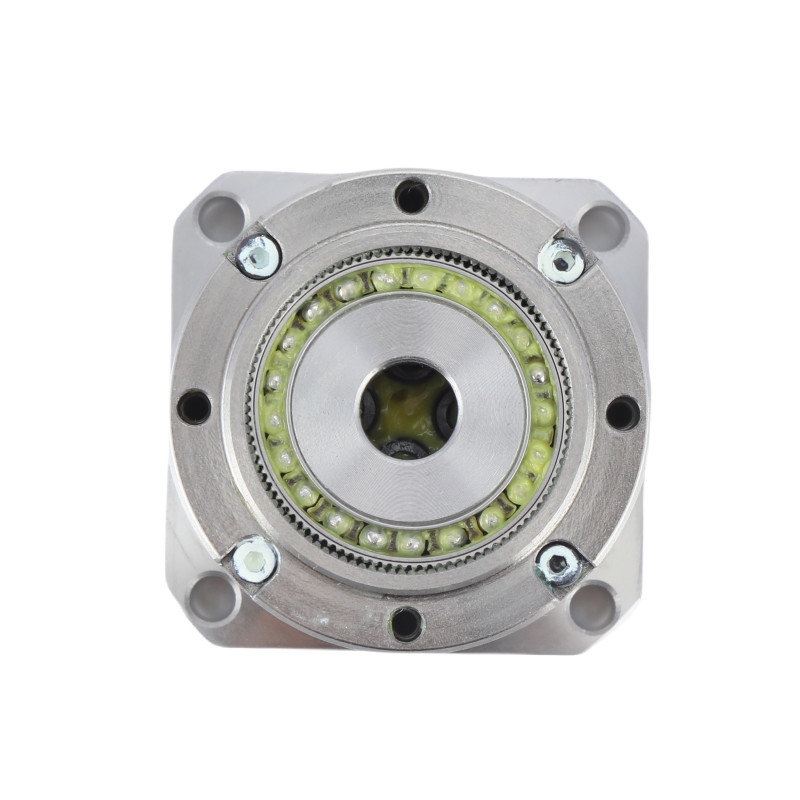

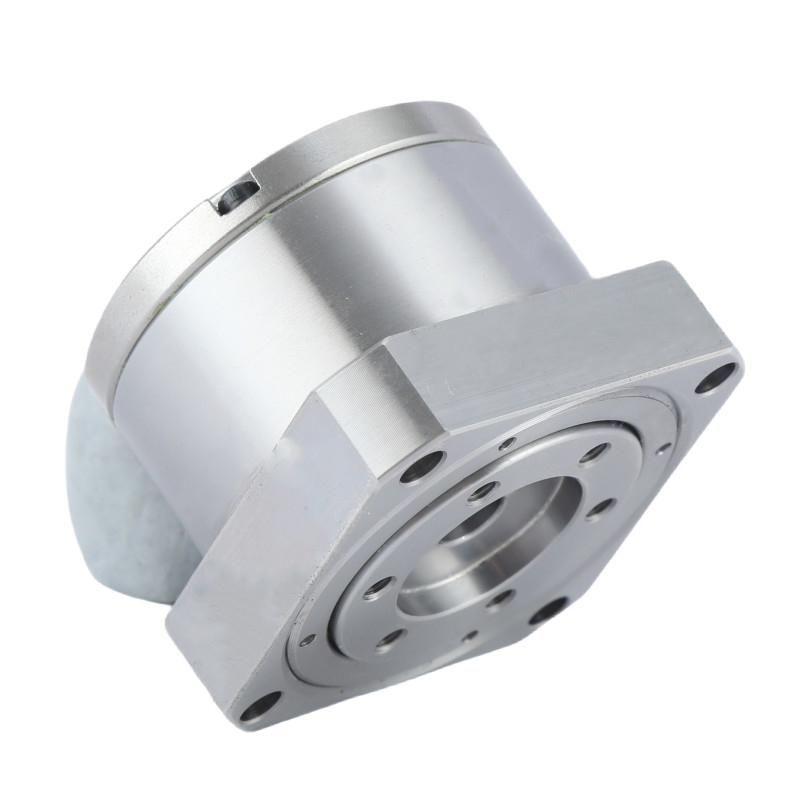

LS 및 LH 시리즈의 모델 8 및 모델 11 하모닉 드라이브는 미니 모양의 스트레인 웨이브 감소기로 알려져 있습니다.
LS 및 LH 시리즈 미니어처 스트레인 웨이브 줄기기는 매우 컴팩트한 패키지에서 높은 위치 정확도를 제공합니다.
이 미니 스트레인 웨이브 기어 하모닉 드라이브는 반도체 및 로봇 분야에 적합합니다. 특히 작은 산업용 및 협업용 로봇의 팔 끝 축에 적합합니다.무게가 중요한 요소인 산업용 기계.
어떻게 작동 합니까?
플렉스스플라인의 지름은 약간 작고 원형 스플라인보다 이빨이 두 개 더 적습니다.파동 생성자의 타원형 모양은 Flexspline의 치아가 타원형의 주요 축을 가로 질러 두 개의 반대 영역에서 원형 스프라인을 참여하게 만듭니다.파동 생성기의 180도 시계 방향으로 회전 Flexspline 치아는 원형 스프라인에 대한 시계 방향으로 한 치아로 앞당겨집니다.파동 생성자의 각 완전한 시계 방향으로 회전 결과 플렉스 스프라인 원형 스프라인에 대한 원래 위치에서 시계 방향으로 두 개의 치아로 이동.
주요 특징
초평형 디자인 미니어처 시리즈는 초평한 하모닉 드라이브 디자인을 제공하여 공간 제한 응용 프로그램과 호환성을 보장합니다.
가벼운 건축물 가벼운 재료로 설계된소형이 시리즈는 성능을 손상시키지 않고 전체 무게를 최소화합니다.
콤팩트 크기작은 형태 요소로,소형시리즈 하모닉 드라이브는 크기의 제약이 우려되는 응용 프로그램에 이상적입니다.
고직성 크로스 롤러 베어링고강도 크로스 롤러 베어링을 사용하여소형이 시리즈는 부드럽고 정확한 모션 컨트롤을 보장하며 전반적인 성능을 향상시킵니다.
가장 높은 입력 특성통합 된 스트레인 웨이브 줄기기와 고성능 소형 모터가 결합되어소형동일한 변속기 조건에서 가장 높은 입력 특성을 가진 시리즈, 최적의 효율성과 신뢰성을 보장합니다.
정량 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| 주요 특성LS 및 LH 시리즈 소형 스트레인 웨브 감소기 | |||
| 제품 | 미니 스트레인 웨브 감소기 하모닉 드라이브 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100 | ||
|
반발
|
30 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
8, 11 | ||
|
무게
|
00.06~0.27kg | ||
| 보증 | 1년 | ||
적용
|
|
|
| 인간동물 로봇 | CNC 기계 | 제조 시스템 |
FAQ
1하모닉 드라이브는 역동으로 작동할 수 있나요?
그래요, 하모닉 구동 기어는 뒤로 움직일 수 있습니다. 그건 그렇고, 이것은 모든 전형적인 로봇 사이클에서 매일 수백 번 일어납니다.변속기 출력 쪽의 부하 관동력은 변속기를 뒤로 움직인다 (통제된 방식으로), 모터와 컨트롤러에 의해 결정됩니다.)
2하모닉 드라이브는 뭘 할까요?
하모닉 드라이브는 밀링, 제조 및 로봇 팔을 사용하는 기계에서 사용되는 기어에서 출력 토크를 증가시키는 데 사용됩니다.
3조화로운 드라이브를 사용자 정의하는 것을 지원합니까?
그래요, 물론입니다. 우리는 고객의 요구사항과 그림에 따라 조화적인 드라이브를 사용자 정의할 수 있습니다.
4당신의 제품의 가장 큰 장점은 무엇입니까?
우리는 완전한 제품 시리즈를 제공할 수 있습니다. 그리고 우리의 조화력 드라이브의 질은 안정적입니다. 가장 중요한 것은 중국에서 가장 높은 비용 효율입니다.
