Place of Origin:
Jiangsu, China
브랜드 이름:
Giant Precision
인증:
ISO9001
Model Number:
RV - E
RV 절감기는큰 토크를 가진 로봇의 허리와 팔꿈치의 세 관절에 사용되며, 큰 부하를 가진 산업용 로봇은 RV를 하나, 둘, 세 축에 사용합니다.하모닉 감소기와 비교하면, RV 절제기의 핵심은 처리 기술과 조립 과정에 있습니다. RV 절제기는 더 높은 피로 강도, 경직성 및 수명을 가지고 있습니다.
주요 특징
Sp제정s
 |
사양 | 출력 토크 kgf-m ((Nm) |
| 20 | 17 ((167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110(1078) | |
| 160 | 160 ((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
RV - E 시리즈의 매개 변수 표
| 모델 | 톱션 경직성 | 차원 (mm) | 가속 모터크 (T0) |
정규 출력 속도 (N0) |
톱션 경직성 | 움직임을 잃었다 | 반발 | 허용되는 굽기 토크 (Nm) |
허용되는 추진량 (N) |
무게 (kg) |
||
| Nm/arc.min | a | b | Nm/arc.min | arc.min | 회전속도의 결정 (Nm) |
아크.민. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 r/min | 49 | MAX1 | ±500 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ±123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ±235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ±323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±940 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||

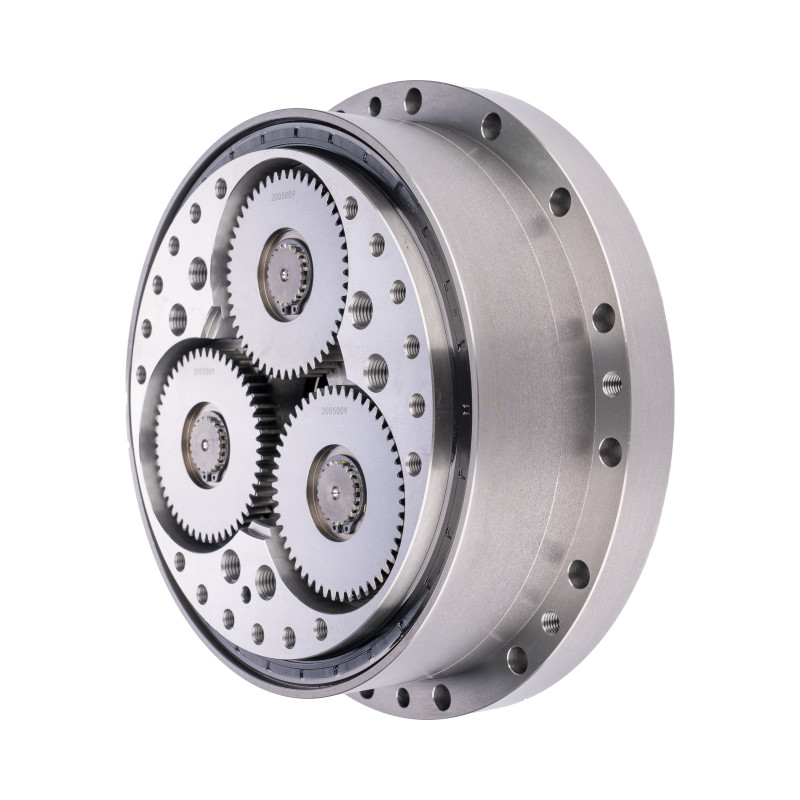

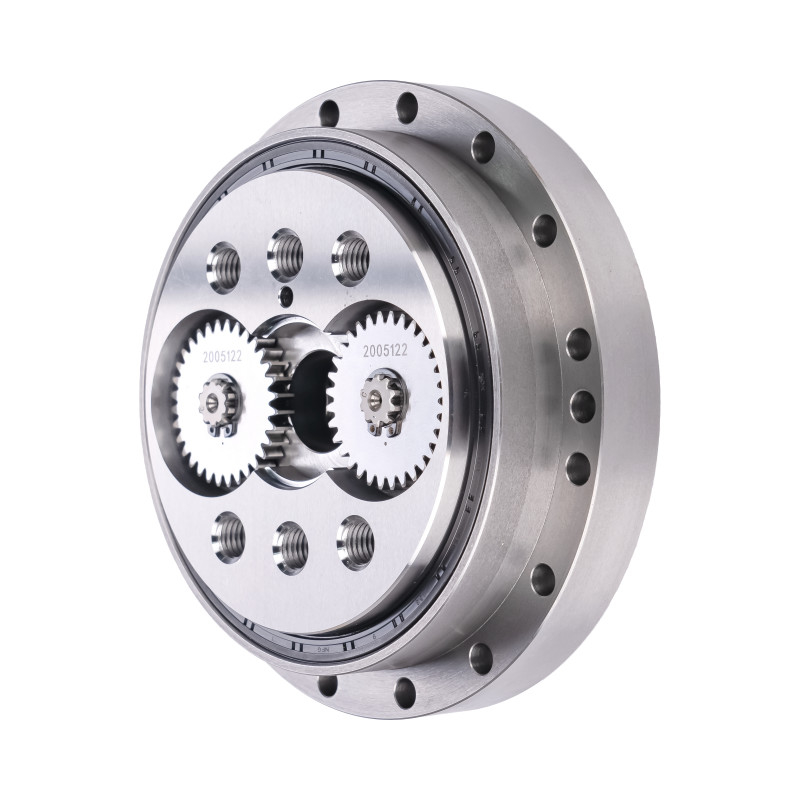

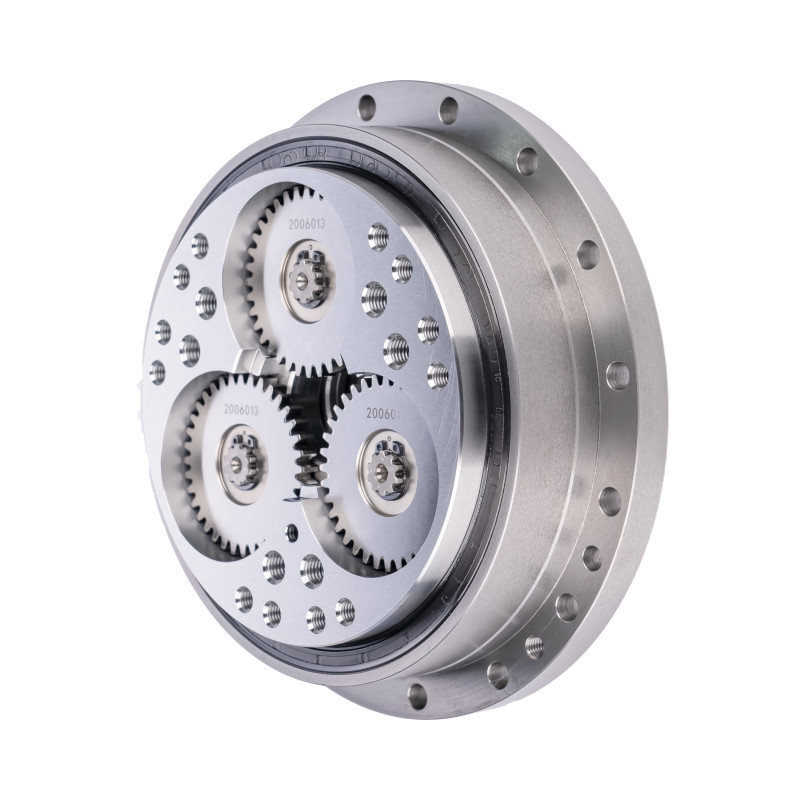

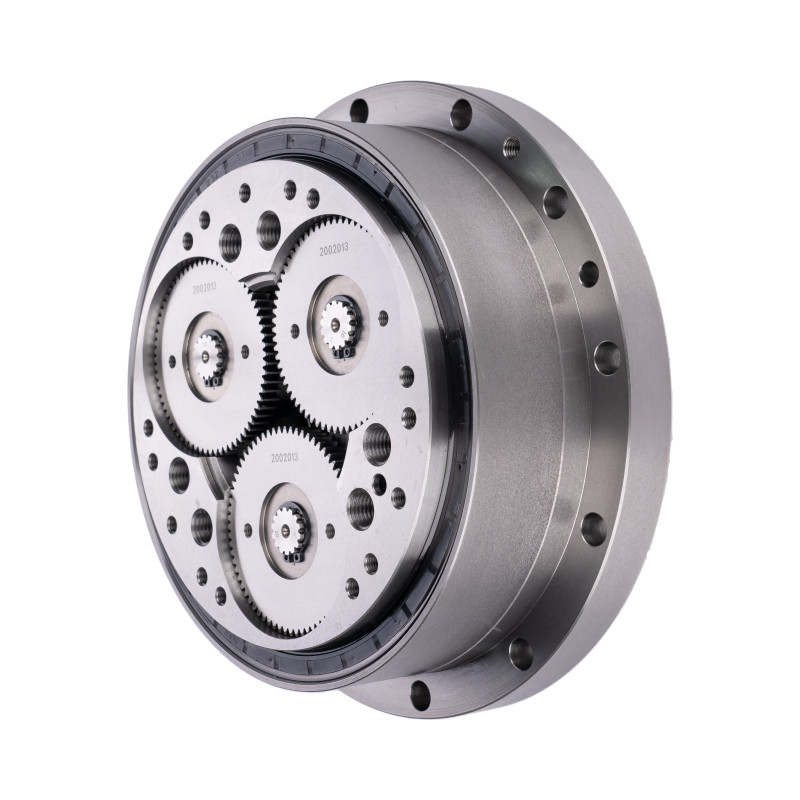

상세한 사진
| RV - E 시리즈 솔리드 샤프트 RV 환전기의 주요 특성 | |||
| 제품 | 솔리드 샤프트 RV 환전기 | ||
|
소재
|
강철, 알루미늄 | ||
| 표준 비율 | 57 ~ 160 | ||
| 출력 토크 | 17~450Nm | ||
|
톱션 경직성
|
372 ~ 7448 Nm/arc.min | ||
| 가속 모터크 | 167~4410Nm | ||
|
반발
|
맥스 1 아크 분 |
||
|
순간 최대 허용 토크
|
833~22050Nm | ||
|
정규 출력 속도
|
15 r/min | ||
|
모델
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
무게
|
40.7~66.4kg | ||
| 설계 기간 | 6000시간 | ||
| 보증 | 1년 | ||
적용
FAQ
사이클로이드 드라이브의 장점은 무엇입니까?
사이클로이드 기어박스 는 높은 축소 비율, 컴팩트 디자인, 예외적 인 부하 운반 능력, 최소한의 역반응 및 우수한 충격 저항 등 여러 가지 장점을 제공합니다.이 특성 들 은 가중 한 부하 하 에서 정확 한 운동 제어 와 신뢰성 을 요구하는 응용 프로그램 에 이상적 으로 사용 할 수 있게 한다.
사이클로이드 RV 줄기기에는 반작용이 있나요?
행성 기어보다 사이클로이드 기어의 장점:
사실상 평생 반작용이 없습니다. 더 높은 딱딱함. 더 컴팩트한 디자인.
사이클로이드 RV 환기는 어떻게 작동할까요?
입력 샤프트는 롤링 요소 베어링 (일반적으로 고리형 롤러 베어링) 에 특이하게 장착되어 사이클로이드 디스크가 원형으로 흔들리게됩니다.사이클로이드 디스크는 독립적으로 링 기어에 반대로 밀릴 때 베어링 주위에 회전합니다.
RV의 속도 감축기는 뭐죠?
RV 절감기는 사이클로이드 핀 휠 절감 구조를 가진 고 정밀 제어 절감기입니다. 동시에 많은 수의 기어 사용으로 인해환기는 작은 크기의 특성을 가지고 있습니다., 가벼운 무게, 높은 딱딱성, 과부하 저항.
