원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
RV - E 플랜지
의 적용RV - E 플랜지형 환속장로봇 공학: 로봇 관절에서 광범위하게 사용되며, 용접, 조립 및 재료 취급과 같은 다양한 작업에 필요한 정확성과 강도를 제공합니다.
기계 도구: 정밀한 가공 작업에 필수적인 정확한 위치 및 움직임 통제를 보장합니다.
자동화 제조: 자동화된 생산 라인에서의 정확성과 효율성을 높이고 반복적인 작업을 안정적으로 처리합니다.
Sp제정s
플랜지드 시리즈와 RV - E의 매개 변수 테이블
| 모델 | 감소율 | 저축 변속기 | 차원 그림 | ||||||||||||
| 가속 모터크 | 정규 출력 속도 | 설계 기간 | 허용되는 가속도/ 느림 토크 |
허용되는 순간적 최대 토크 |
허용되는 입력 속도 | 허용되는 출력 속도 | 출력 속도의 기준값 (명동맥이 연속적으로 작동) | 반발 | 움직임을 잃었다 | 톱션 경직성 (반응 값) |
시작 효율성 | 허용되는 토크 | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min) | (arc.min) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

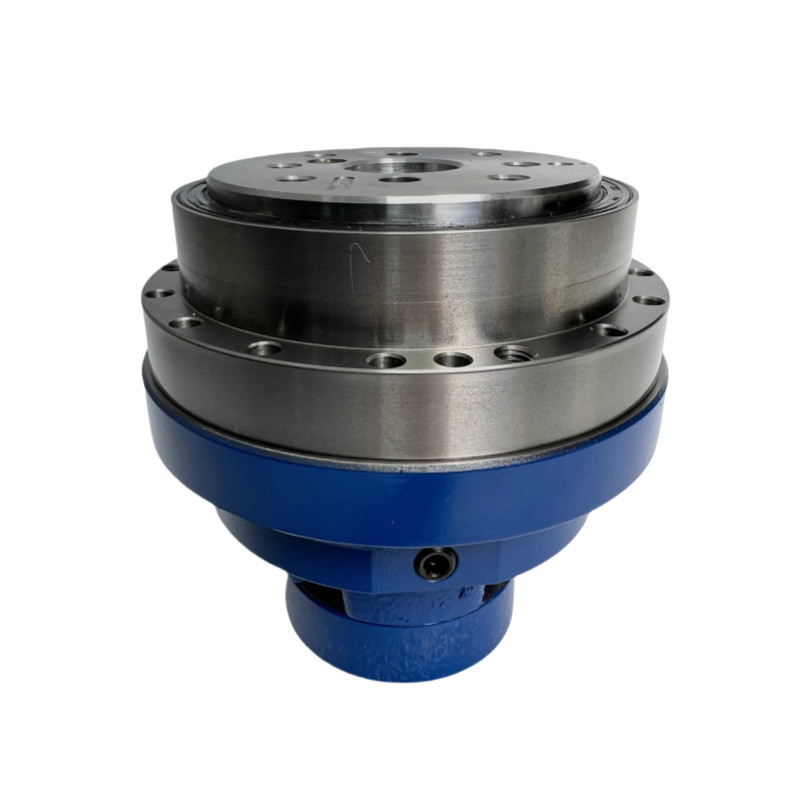

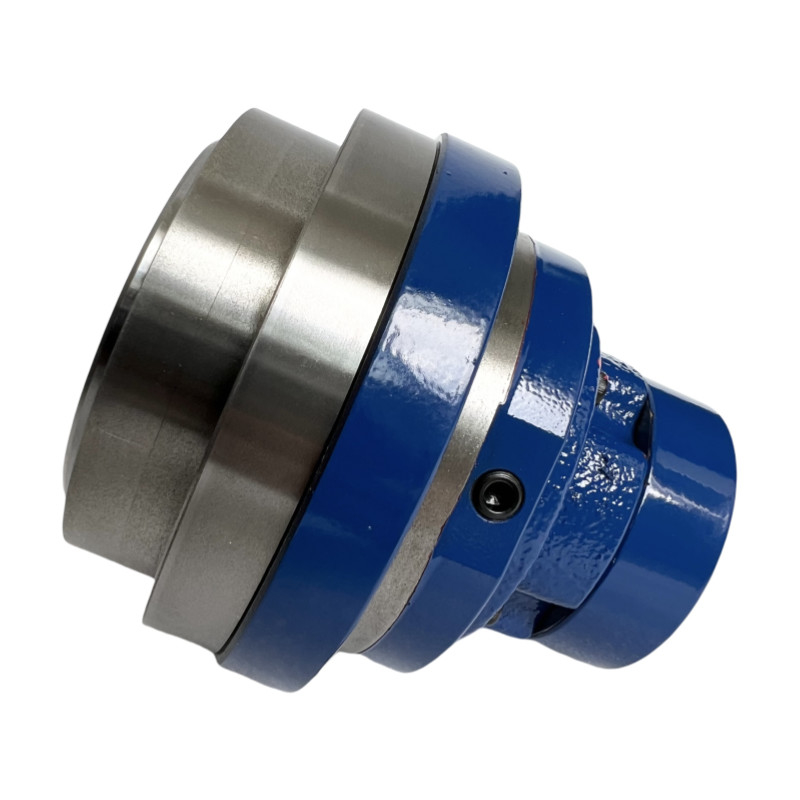

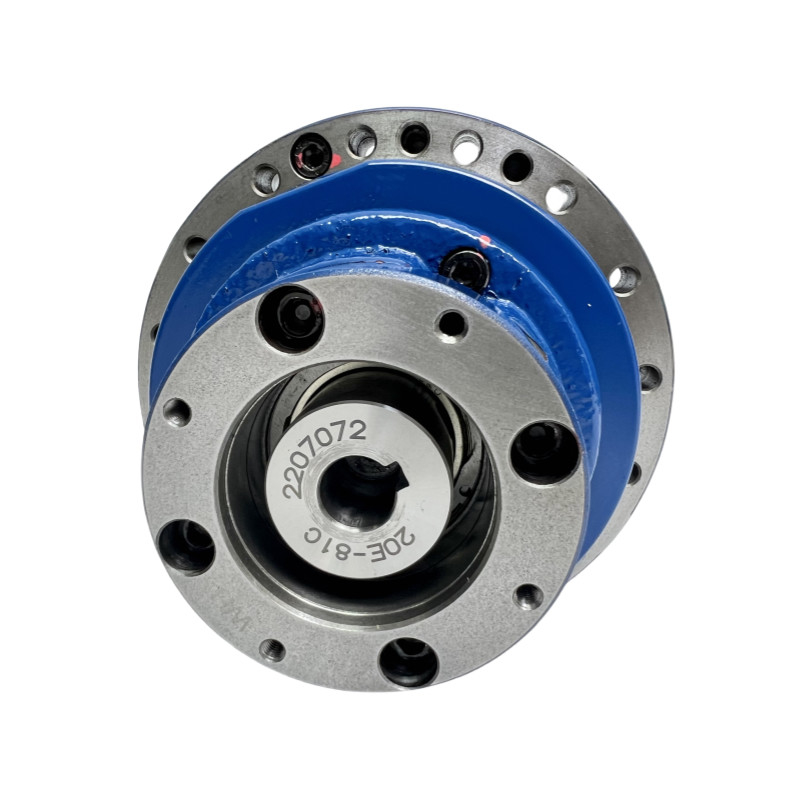

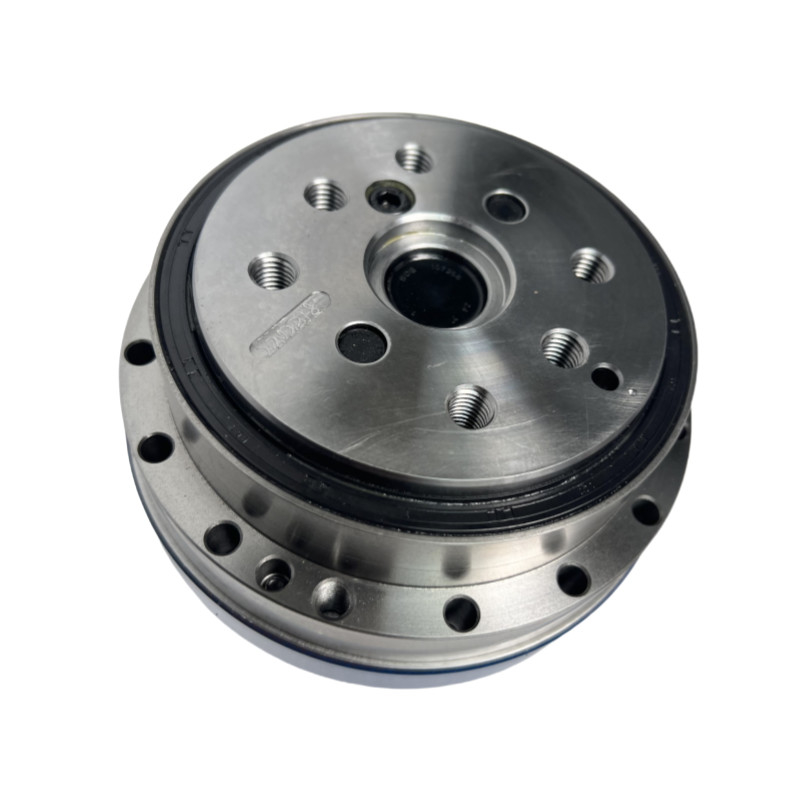

상세한 사진
| 플랜지드 시리즈와 RV - E의 주요 속성 | |||
| 제품 | 플랜자드 절감 기구 머리로 RV - E | ||
|
소재
|
강철, 알루미늄 | ||
|
가속 모터크
|
167~1078Nm | ||
| 정규 출력 속도 | 15 r/min | ||
|
반발
|
맥스 1 아크 분 |
||
| 허용되는 가속/연속 토크 | 412~2695Nm | ||
|
움직임을 잃었다
|
맥스 1 아크 분 | ||
|
모델
|
BX20E, BX40E, BX80E, BX110E |
||
| 색상 | 스리버 | ||
| 시작 효율성 | 75% | ||
| 설계 기간 | 6000시간 | ||
| 특징 | 높은 토크 용량, 최소한의 반작용, 내구성 및 견고성 | ||
| 보증 | 1년 | ||
적용
