원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
모델 8, 모델 11
제품 설명

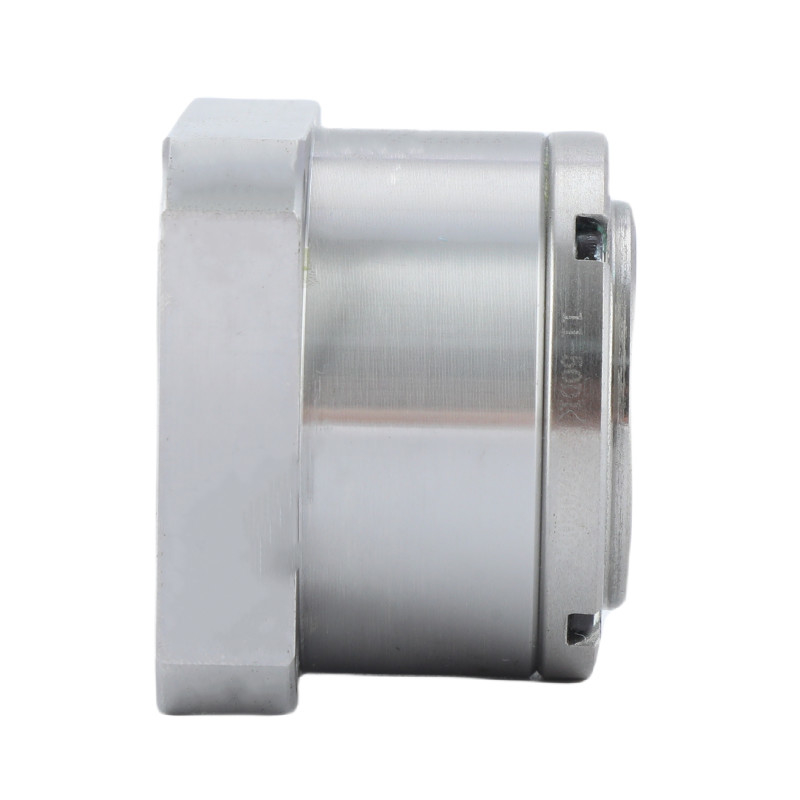

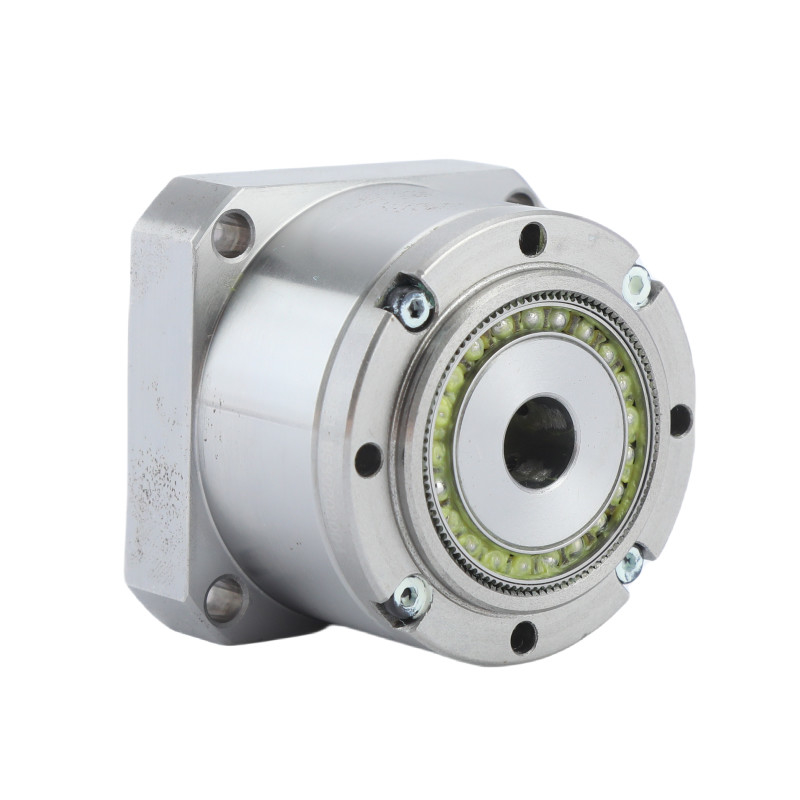

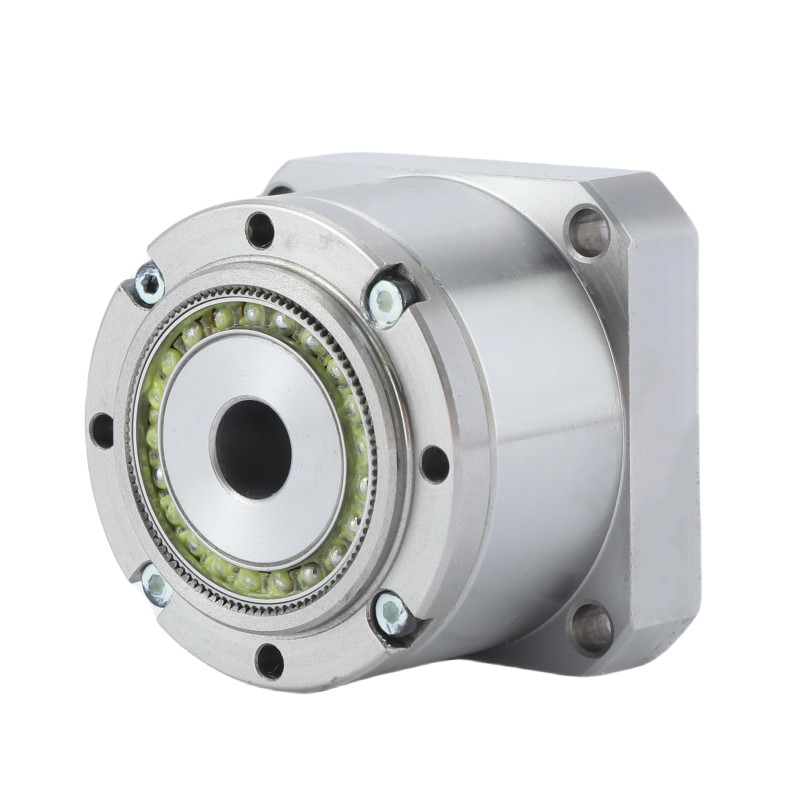

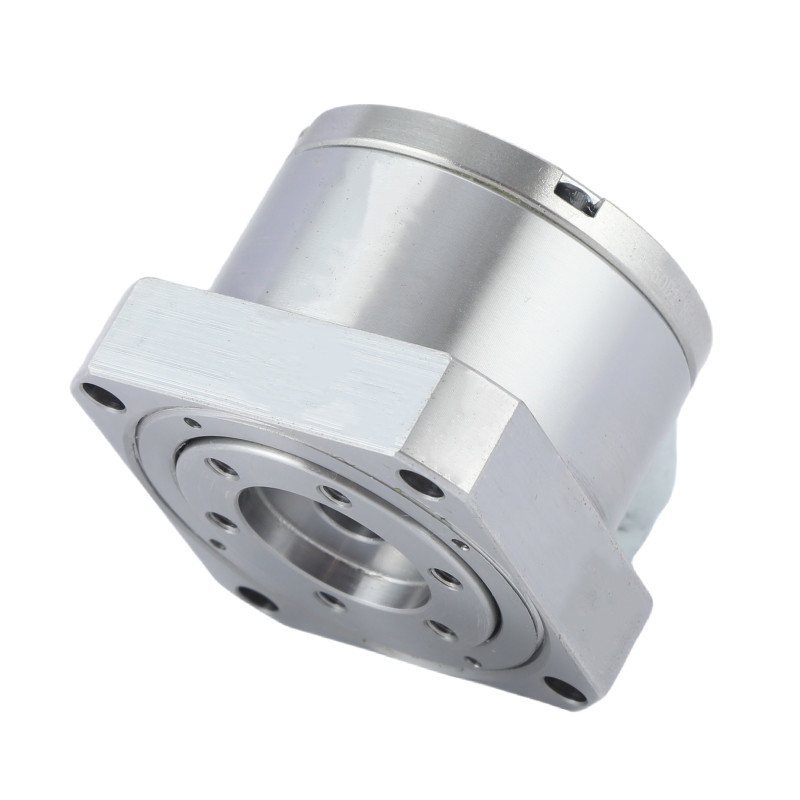

LS 및 LH 시리즈의 모델 8 및 모델 11 하모닉 드라이브는 미니 모양의 스트레인 웨이브 감소기로 알려져 있습니다.
LS 및 LH 시리즈 미니어처 스트레인 웨이브 줄기기는 매우 컴팩트한 패키지에서 높은 위치 정확도를 제공합니다.
이 미니 스트레인 웨이브 기어 하모닉 드라이브는 반도체 및 로봇 분야에 적합합니다. 특히 작은 산업용 및 협업용 로봇의 팔 끝 축에 적합합니다.무게가 중요한 요소인 산업용 기계.
어떻게 작동 합니까?
플렉스스플라인의 지름은 약간 작고 원형 스플라인보다 이빨이 두 개 더 적습니다.파동 생성자의 타원형 모양은 Flexspline의 치아가 타원형의 주요 축을 가로 질러 두 개의 반대 영역에서 원형 스프라인을 참여하게 만듭니다.파동 생성기의 180도 시계 방향으로 회전 Flexspline 치아는 원형 스프라인에 대한 시계 방향으로 한 치아로 앞당겨집니다.파동 생성자의 각 완전한 시계 방향으로 회전 결과 플렉스 스프라인 원형 스프라인에 대한 원래 위치에서 시계 방향으로 두 개의 치아로 이동.
주요 특징
초평형 디자인미니어처 시리즈는 초평한 하모닉 드라이브 디자인을 제공하여 공간 제한 응용 프로그램과 호환성을 보장합니다.
가벼운 건축물가벼운 재료로 설계된소형이 시리즈는 성능을 손상시키지 않고 전체 무게를 최소화합니다.
콤팩트 크기작은 형태 요소로,소형시리즈 하모닉 드라이브는 크기의 제약이 우려되는 응용 프로그램에 이상적입니다.
고직성 크로스 롤러 베어링고강도 크로스 롤러 베어링을 사용하여소형이 시리즈는 부드럽고 정확한 모션 컨트롤을 보장하며 전반적인 성능을 향상시킵니다.
가장 높은 입력 특성통합 된 스트레인 웨이브 줄기기와 고성능 소형 모터가 결합되어소형동일한 변속기 조건에서 가장 높은 입력 특성을 가진 시리즈, 최적의 효율성과 신뢰성을 보장합니다.
미니어처 하모닉 드라이브의 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 (그레이스) |
허용되는 평균 입력 회전 속도 (그레이스) |
반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| 주요 특성LS 및 LH 시리즈 소형 스트레인 웨브 감소기 | |||
| 제품 | 미니 스트레인 웨브 감소기 하모닉 드라이브 | ||
|
소재
|
강철, 알루미늄, 폴리우레탄, 베어링 및 밀봉, 윤활유 | ||
|
감소율
|
50, 80, 100 | ||
|
반발
|
30 아크 세컨트 미만 | ||
|
평균 입력 속도
|
3500 r/min | ||
|
최대 입력 속도
|
8500 r/min | ||
|
설계된 생명
|
10000시간 | ||
|
모델
|
8, 11 | ||
|
무게
|
00.06~0.27kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| 제조 시스템 | 항공공간 | 인간동물 로봇 |
