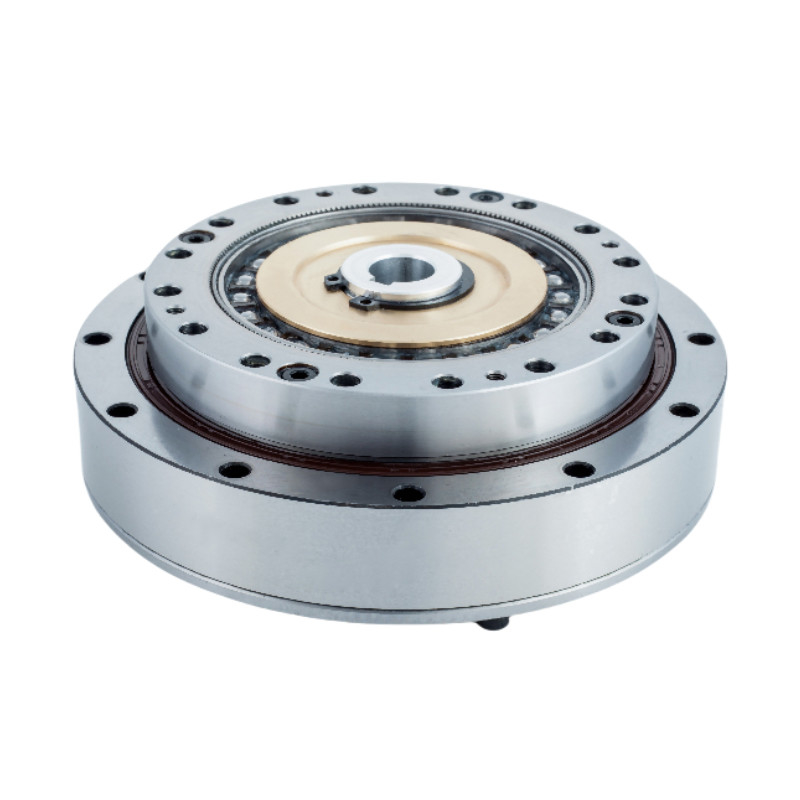

30% 가벼운 하모닉 드라이브 환속기 LSN-II 시리즈 모델 32 고 정밀

모델 32 하모닉 드라이브 감소기

고 정밀 하모닉 드라이브 감소기

고 정밀 하모닉 변속기

원래 장소:

중국

브랜드 이름:

Giant Precision

인증:

ISO9001

모델 번호:

LSN-32-XX-U-II

저희와 연락

인용 을 요청 하십시오

30% 가벼운 하모닉 드라이브 환속기 LSN-II 시리즈 모델 32 고 정밀

제품 세부 정보

제품:

모델 32 변형파 감속기 고조파 기어

감소율:

50:1, 80:1, 100:1, 120:1

반발:

≤20 아크 초

2000r/min 입력 시 정격 토크:

76Nm ~ 137Nm

시작 및 정지 시 최대 토크:

216~353Nm

평균 입력 속도:

3500r/분

최대 투입 시속:

4800개 Ｒ / 분

설계 생명:

15000 시간

특징:

경량, 고정밀, 고정밀, 백래시 제로

무게:

2.47KG

적용:

휴머노이드 로봇, 경금속 및 플라스틱 공작 기계, 우주 장비, 광학 기계

보증:

1년

지불 및 배송 조건

최소 주문 수량

1 세트

가격

To Be Negotiated

포장 세부 사항

카튼 상자

배달 시간

3-4 주

지불 조건

T/T

공급 능력

달 당 20000개 세트

가벼운 무게 2.47kg 모델 32 스트레인 웨브 줄기 저 역반응 하모닉 기어 단위

가장 좋은 가격 을 구하라

낮은 역반응 및 높은 효율성 모델 25 스트레인 웨브 감소기 초등 하모닉 기어 단위

가장 좋은 가격 을 구하라

높은 감소 비율 LSN 시리즈 모델 20 스트레인 웨브 감소기 0.73kg 경량 기어 단위

가장 좋은 가격 을 구하라

컴팩트하고 가벼운 디자인 LSN 시리즈 스트레인 웨브 줄기기 모델 14 기어 유닛

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

30% 가벼운 하모닉 리듀서 기어 LSN - II 시리즈 모델 32 고 정밀 스트레인 웨브 리듀서

Name: 30% 가벼운 하모닉 드라이브 환속기 LSN-II 시리즈 모델 32 고 정밀
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-32-XX-U-II
Price: 협상 가능 USD
Availability: InStock

LSN 시리즈 하모닉 리드커는 무게가 중요한 요소이지만 높은 토크와 제로 역작용이 필요한 애플리케이션에 이상적입니다.LSN - 32 - XX - U - II는 정밀 크로스 롤러 출력 베어링 & 플랜지와 결합 된 높은 토크에 장착 된 부품 기어 세트입니다그것은 매우 컴팩트하고 견고하고 사용하기 쉬운 기어 헤드 솔루션입니다. 그것은 50:1에서 120의 비율로 5 크기로 제공됩니다.1.

어떻게 작동 합니까?

플렉스스플라인의 지름은 약간 작고, 원형 스플라인보다 이빨이 두 개 더 적습니다.파동 생성자의 타원형 모양은 Flexspline의 치아가 타원형의 주요 축을 가로 질러 두 개의 반대 영역에서 원형 스프라인을 참여하게 만듭니다.파동 발생기의 180도 시계 방향으로 회전 Flexspline 치아는 원형 스프라인에 대한 시계 방향으로 한 치아로 앞당겨집니다.파동 발생기의 각 완전한 시계 방향으로 회전 결과 플렉스 스프라인 원형 스프라인에 대한 원래 위치에서 시계 방향으로 두 개의 치아로 이동.

30% 가벼운 하모닉 드라이브 환속기 LSN-II 시리즈 모델 32 고 정밀 0

주요 특징

반대 반응
시작 및 정지 시 최고 토크: 216Nm ~ 353Nm
감축 비율 50:1에서 120:1
표준 시리즈보다 평균 30% 더 낮은 무게
높은 톱션 경직성
높은 효율성
콤팩트하고 간단한 디자인
견고한 크로스 롤러 출력 베어링
직결 부착용 출력 플랜지

장점

높은 정확성:여러 개의 치아가 동시에 180° 대칭 2개의 위치에서변속기 치아의 기울기의 오류와 치아의 기울기의 누적 오류가 회전 정밀도에 평균적인 영향을 미친다., 매우 높은 위치 정확성과 회전 정확성에 기여합니다.

큰 구동 비율:단 단계의 조화로운 드라이브 장치는 30:1에서 500까지의 드라이브 비율로 간단한 구조를 가지고 있습니다.1따라서 하나의 축에 세 가지 기본 구성 요소가 높은 드라이브 비율을 실현 할 수 있습니다.

높은 부하량:스트레인 웨이브 기어 시스템에서는 치아 사이의 참여는 표면 접촉의 일종입니다. 많은 치아가 동시에 서로 참여하기 때문에 각 단위의 부하가 작습니다.이것은 다른 드라이브 형태에 비해 부하 용량이 더 높다는 것을 의미합니다..

콤팩트하고 가벼운:그 부피와 무게는 일반적인 기어 장치에 비해 크게 감소하고 따라서 크기가 작고 무게는 가볍습니다.

높은 드라이브 효율과 긴 서비스 수명

충격 없이 높은 안정성, 소음도 적다.

스펙트럼 시트

모델	감소율	입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		허용되는 최대 입력 회전 속도	허용되는 평균 입력 회전 속도	반발	무게	설계 기간
		입력 2000r/min에서 명함 토크		시작 및 정지 시 허용되는 최고 모멘트		평균 로드 토크의 허용 최대 값		허용되는 최대 순간 토크		기름	기름	반발	무게	설계 기간
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	아크 세크	1kg	1시간
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	2.47	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000

그림

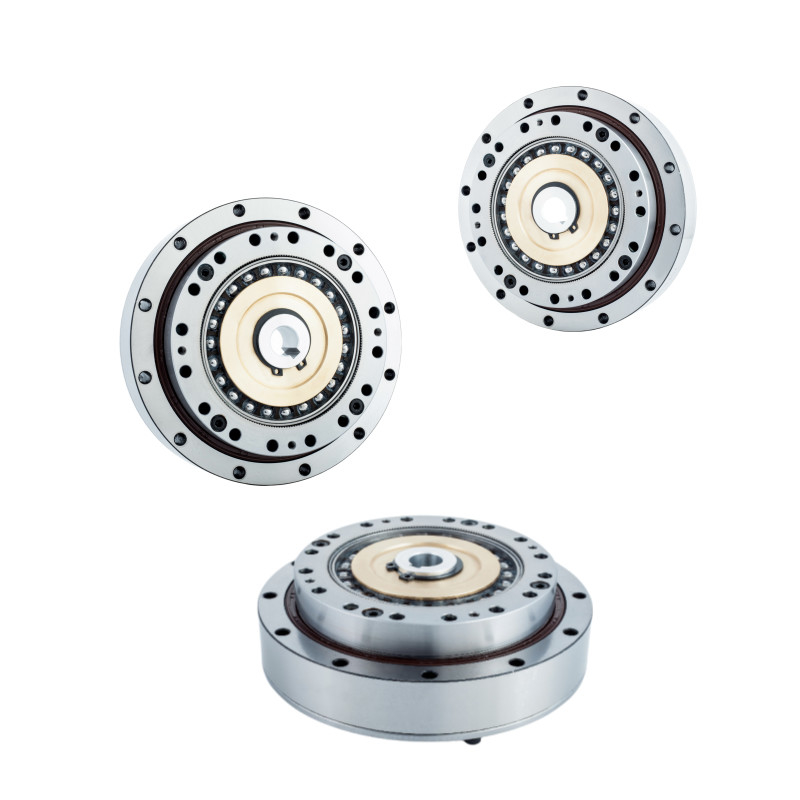

30% 가벼운 하모닉 드라이브 환속기 LSN-II 시리즈 모델 32 고 정밀 5

	LSN - II 모델 32 하모닉 리드커의 주요 속성
	제품	모델 32 하모닉 드라이브 유닛
	구성 요소	파동 생성기, 플렉스 스프라인, 원형 스프라인
	감소율	50:1, 80:1, 100:1, 120:1
	반발	20 아크 세컨트 미만
	평균 입력 속도	3500 r/min
	최대 입력 속도	4800 r/min
	설계된 생명	15000시간
	모델	32
	무게	2.47kg
	보증	1년
