원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSN-25-XX-U-II

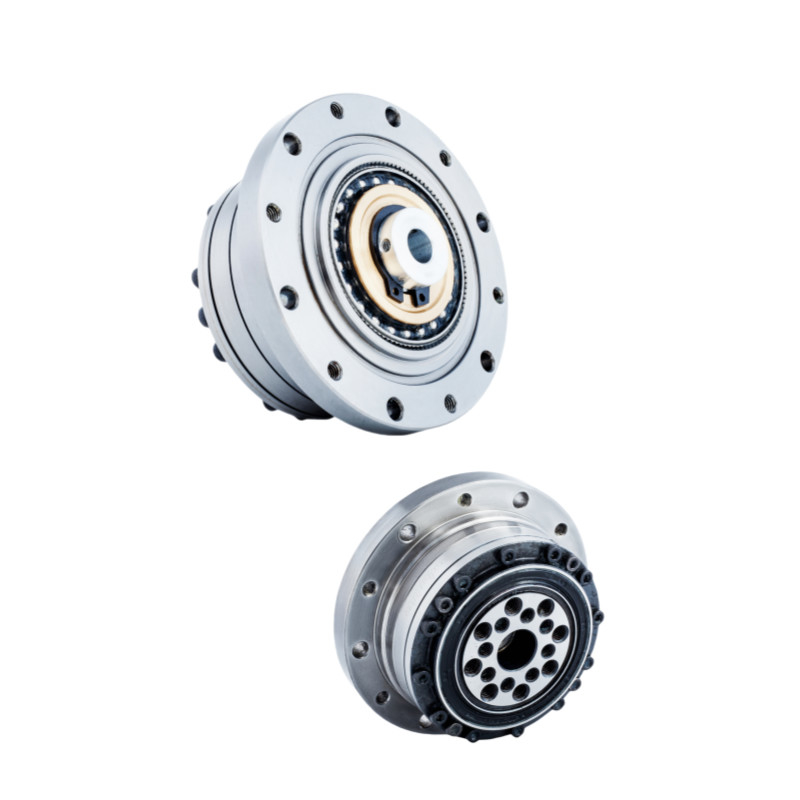

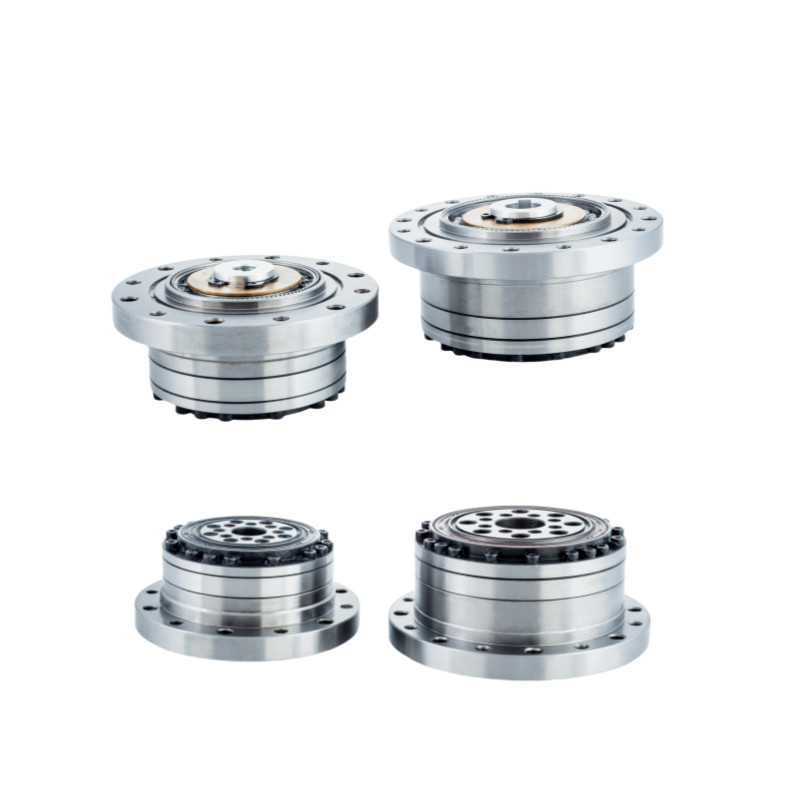

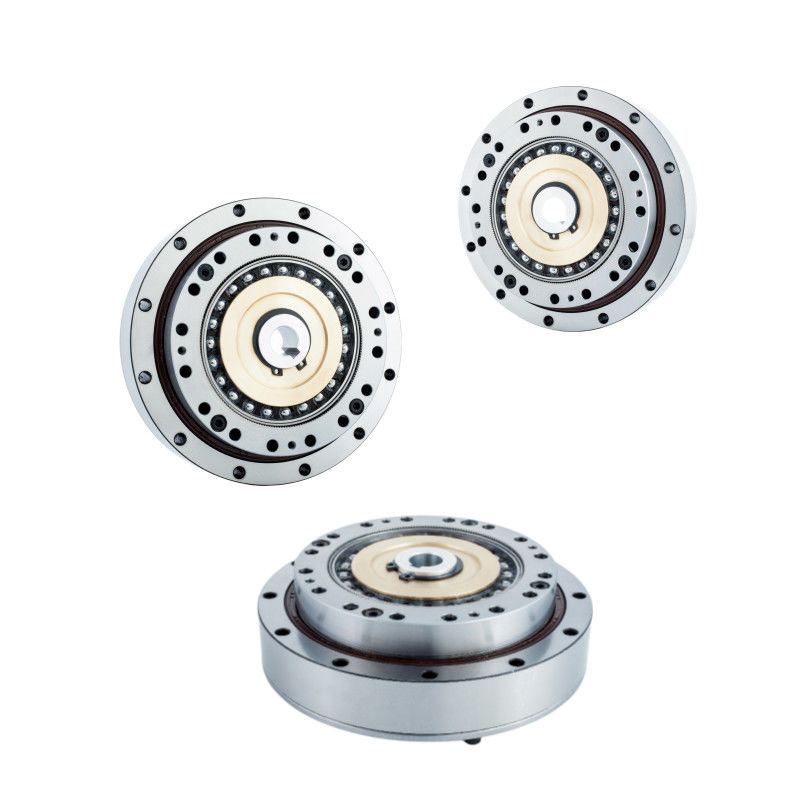

30% 가벼운 하모닉 리듀서 기어 스트레인 웨브 리듀서
LSN 시리즈 하모닉 리드커는 무게가 중요한 요소이지만 높은 토크와 제로 역작용이 필요한 애플리케이션에 이상적입니다.LSN - 25 - XX - U - II는 정밀 크로스 롤러 출력 베어링 & 플랜지와 결합 된 높은 토크에 장착 된 부품 기어 세트입니다그것은 매우 컴팩트하고 견고하고 사용하기 쉬운 기어 헤드 솔루션입니다. 그것은 50:1에서 120의 비율로 5 크기로 제공됩니다.1.
어떻게 작동 합니까?
플렉스스플라인의 지름은 약간 작고 원형 스플라인보다 이빨이 두 개 더 적습니다.파동 생성자의 타원형 모양은 Flexspline의 치아가 타원형의 주요 축을 가로 질러 두 개의 반대 영역에서 원형 스프라인을 참여하게 만듭니다.파동 생성기의 180도 시계 방향으로 회전 Flexspline 치아는 원형 스프라인에 대한 시계 방향으로 한 치아로 앞당겨집니다.파동 생성자의 각 완전한 시계 방향으로 회전 결과 플렉스 스프라인 원형 스프라인에 대한 원래 위치에서 시계 방향으로 두 개의 치아로 이동.
|
주요 특징
|
장점
가벼운 구조는 최적화된 디자인과 고급 재료의 활용으로 이루어지며 제품의 무게가 30% 감소합니다.
유연한 바퀴를 위한 컵 모양의 표준 배럴 구조, 고강도 풀 롤 크로스 베어링과 결합.
자체 개발 된 CMP 열 처리 프로세스를 활용하여 LS 치아 프로필 디자인은 1um 트랙 정확도로 정밀 썰기를 보장합니다.
콤팩트하고 간결한 구조 디자인, 제로 역작용, 직접 모터 연결, 편리한 설치.
입력과 출력은 동축입니다
우수한 위치 정확성과 반복성
스펙트럼 시트
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 | 허용되는 평균 입력 회전 속도 | 반발 | 무게 | 설계 기간 | ||||
| 기름 | 기름 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
그림
|
LSN - II 모델 25 하모닉 리드커의 주요 속성 | |||
| 제품 | 모델 25 하모닉 드라이브 유닛 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
3500 r/min | |||
|
최대 입력 속도
|
5600 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
25 | |||
|
무게
|
1.14kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 산업용 로봇 | 인간동물 로봇 | 반도체 |
