원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSN-20-XX-U-II
LSN 시리즈는 정밀 크로스 롤러 출력 베어링 & 플랜지와 결합 된 고토크 하우스 컴포넌트 기어 세트입니다. 매우 컴팩트하고 견고하고 사용하기 쉬운 기어 헤드 솔루션입니다.LSN II 시리즈는 50 비율로 5 크기로 제공됩니다.1에서 160:1. 당신의 응용 프로그램이 높은 토크를 요구하지 않는 경우, LSN 시리즈 기어 헤드는 훌륭한 대체 기어 헤드입니다. 또한 가벼운 버전이 있습니다.
LSN 시리즈는 가벼운 제품 라인업으로 기계 장비 자체의 무게를 줄이고 산업용 로봇의 가벼운 구조를 용이하게 설계되었습니다.산업용 로봇을 위한 더 높은 속도와 유료 화물 용량 증가를 가능하게 합니다.
어떻게 작동 합니까?
플렉스스플라인의 지름은 약간 작고, 원형 스플라인보다 이빨이 두 개 더 적습니다.파동 생성자의 타원형 모양은 Flexspline의 치아가 타원형의 주요 축을 가로 질러 두 개의 반대 영역에서 원형 스프라인을 참여하게 만듭니다.파동 발생기의 180도 시계 방향으로 회전 Flexspline 치아는 원형 스프라인에 대한 시계 방향으로 한 치아로 앞당겨집니다.파동 발생기의 각 완전한 시계 방향으로 회전 결과 플렉스 스프라인 원형 스프라인에 대한 원래 위치에서 시계 방향으로 두 개의 치아로 이동.
|
주요 특징
|
장점
가벼운 구조는 최적화된 디자인과 최고 수준의 재료의 활용으로 달성되며, 결과적으로 제품의 무게가 30% 감소합니다.
유연한 바퀴를 위한 컵 모양의 표준 배럴 구조, 고강도 풀 롤 크로스 베어링과 결합.
자체 개발 된 CMP 열 처리 과정을 활용하여 LS 치아 프로필 디자인은 1um 트랙 정확도로 정밀 썰기를 보장합니다.
콤팩트하고 간결한 구조 설계, 제로 역작용, 직접 모터 연결, 편리한 설치.
입력과 출력은 동축입니다
우수한 위치 정확성과 반복성
스펙트럼 시트
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 | 허용되는 평균 입력 회전 속도 | 반발 | 무게 | 설계 기간 | ||||
| 기름 | 기름 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||

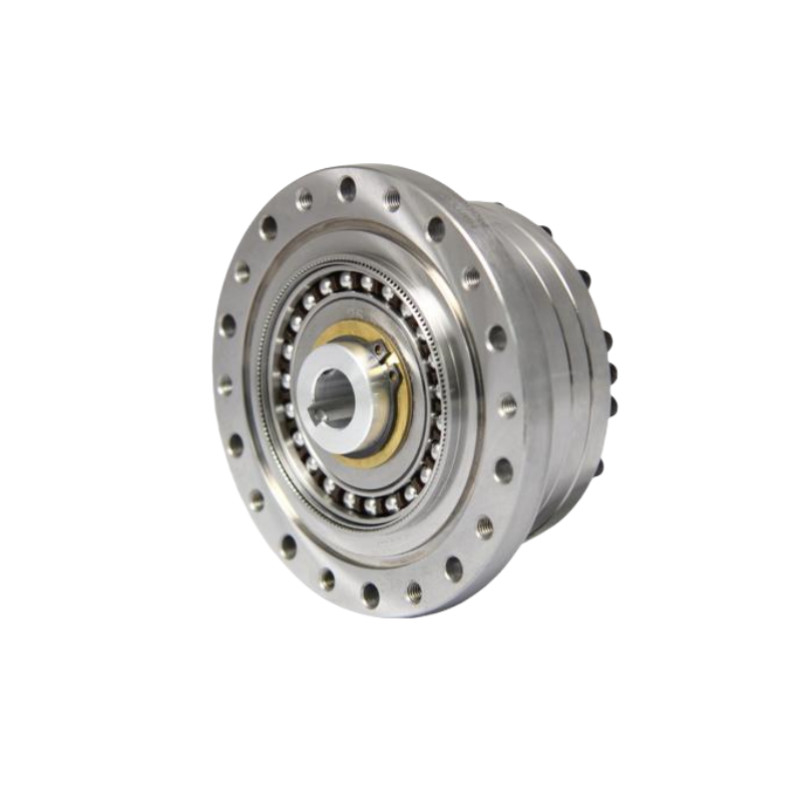

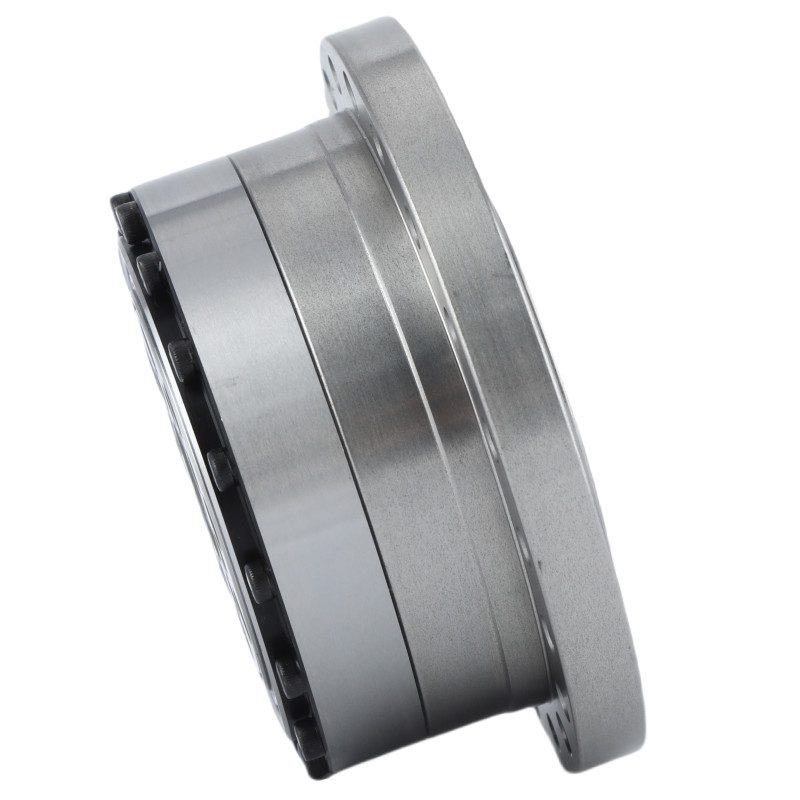

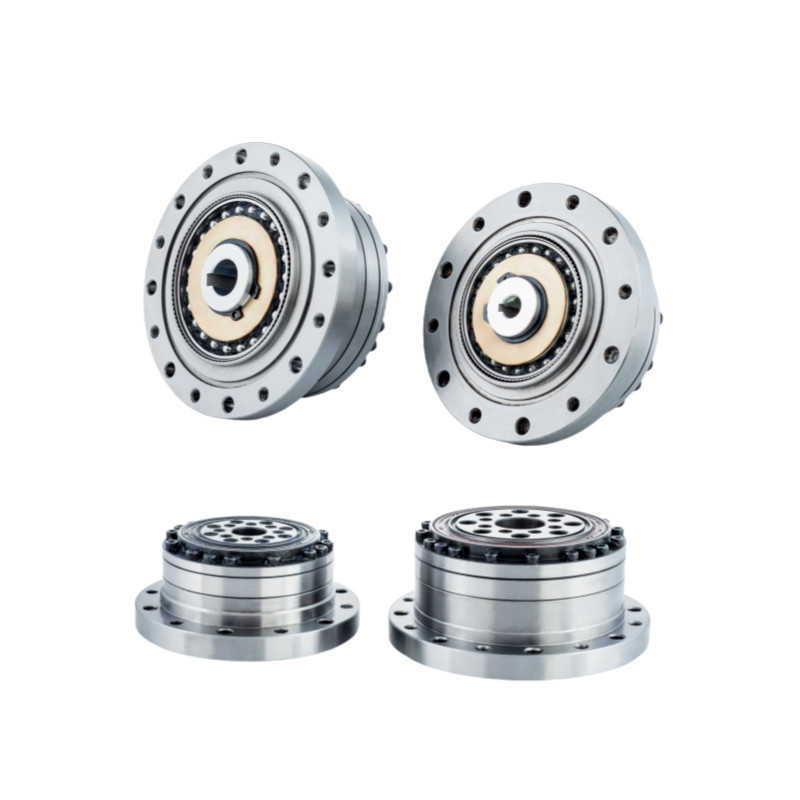

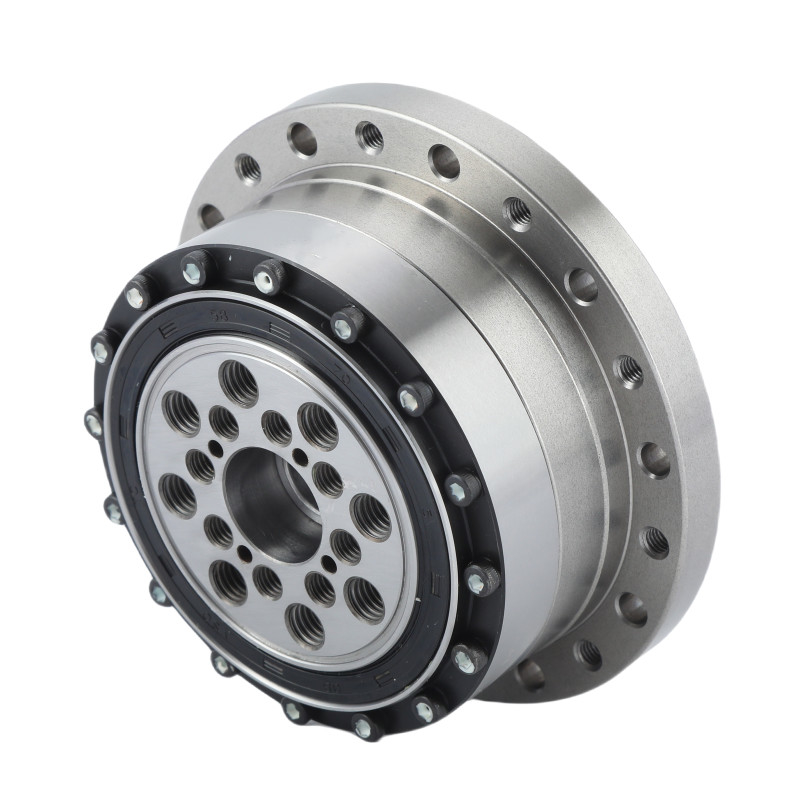

그림
|
LSN - II 모델 20 하모닉 리드커의 주요 속성 | |||
| 제품 | 모델 20 하모닉 드라이브 유닛 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
3500 r/min | |||
|
최대 입력 속도
|
6500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
20 | |||
|
무게
|
00.73kg | |||
| 보증 | 1년 | |||
