원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LSN-14-XX-U-II
LSN 시리즈는 정밀 크로스 롤러 출력 베어링 & 플랜지와 결합 된 고토크 하우스 컴포넌트 기어 세트입니다. 매우 컴팩트하고 견고하고 사용하기 쉬운 기어 헤드 솔루션입니다.LSN II 시리즈는 50 비율로 5 크기로 제공됩니다.1에서 160:1. 당신의 응용 프로그램이 높은 토크를 요구하지 않는 경우, LSN 시리즈 기어 헤드는 훌륭한 대체 기어 헤드입니다. 또한 가벼운 버전이 있습니다.
 |
주요 특징
|
사양
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대 입력 회전 속도 | 허용되는 평균 입력 회전 속도 | 반발 | 무게 | 설계 기간 | ||||
| 기름 | 기름 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||

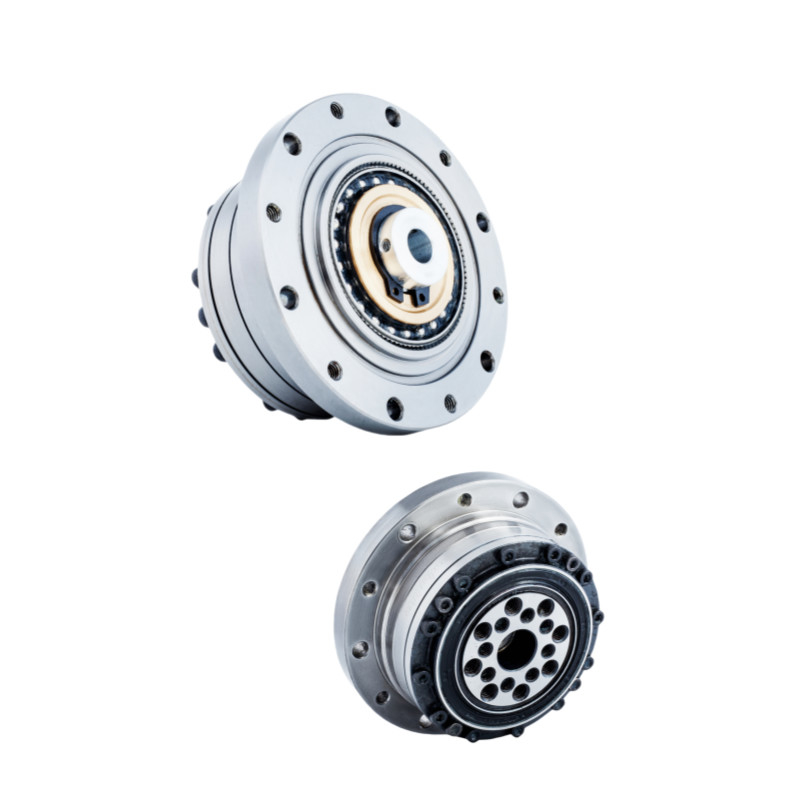

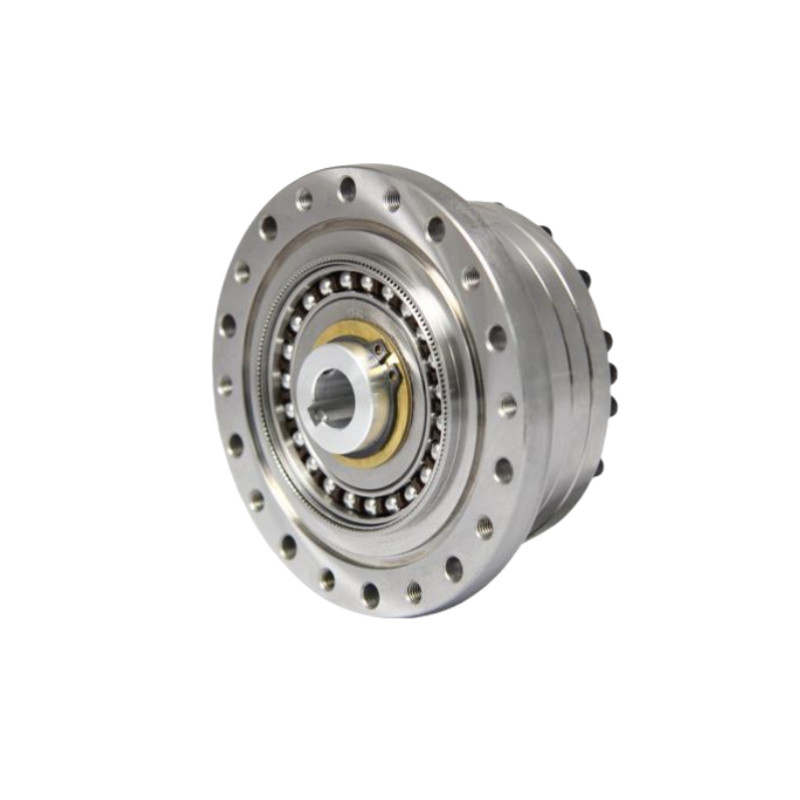

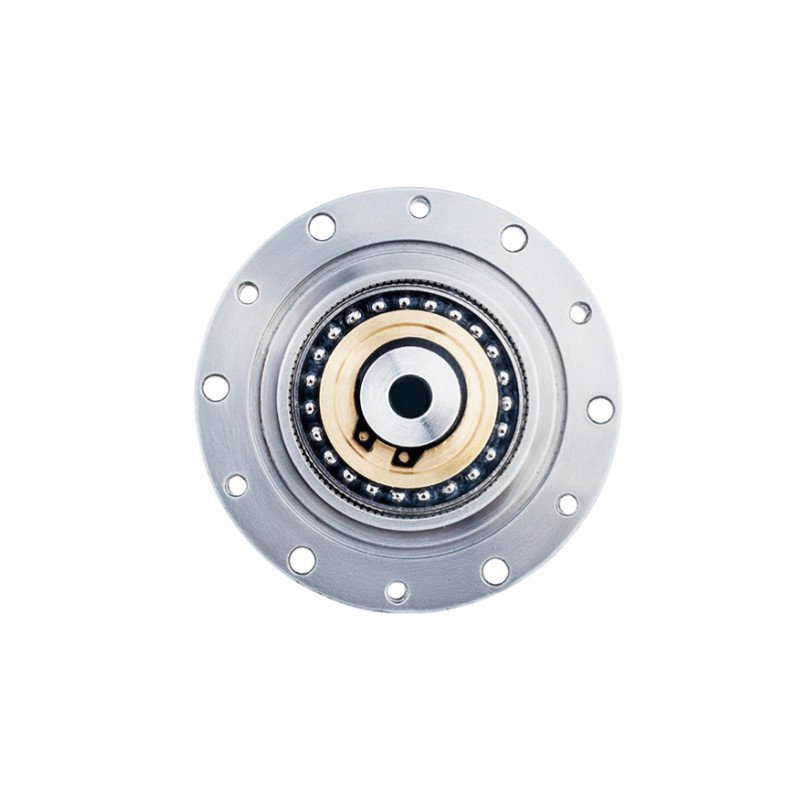

상세한 사진
|
LSN - II 모델 14 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 14 하모닉 드라이브 | |||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | |||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | |||
|
반발
|
20 아크 세컨트 미만 | |||
|
평균 입력 속도
|
3500 r/min | |||
|
최대 입력 속도
|
8500 r/min | |||
|
설계된 생명
|
15000시간 | |||
|
모델
|
14 | |||
|
무게
|
00.39kg | |||
| 보증 | 1년 | |||
신청서
|
|
|
| 산업용 로봇 | 의료기기 | 인간동물 로봇 |
|
|
|
| 광학 기계 | 항공공간 | 제조 시스템 |
