Giant Precision
인증:
ISO9001
모델 번호:
LHT-40-XX-U-IV
피크 토크 모델 40 밀폐 하모닉 드라이브 변속기
제품 설명
하모닉 감소기는 운동 제어와 기계적 전력 전송에 있어서는 독자적인 클래스입니다.
스트레인 웨이브 감소기 기어는 단일 단계의 높은 감소 비율, 제로 역반응 및 전통적인 기어 트레인에 의해 동등 할 수없는 높은 정밀도와 같은 장점을 제공합니다.
스트레인 웨이브 기어링은 금속의 탄력을 사용합니다. 하모닉 리듀서 기어는 세 가지 기본 구성 요소가 있습니다: 웨이브 생성기, 플렉스 스플라인 및 원형 스플라인.
이 간단한 세 가지 요소 구조와 독특한 작동 원리는 매우 컴팩트하고 가벼운 패키지에 매우 높은 감소 비율을 허용합니다.수레의 크기와 무게는 감소 비율에 따라 변하지 않습니다.이 기어 기술의 높은 성능 특성은제로 역반응, 높은 토크, 콤팩트한 크기, 우수한 위치 정확성 및 반복성 모두 독특한 작동 원칙의 직접적인 결과입니다.
어떻게 작동 합니까?
플렉스스플라인의 지름은 약간 작고 원형 스플라인보다 이빨이 두 개 더 적습니다.파동 생성자의 타원형 모양은 Flexspline의 치아가 타원형의 주요 축을 가로 질러 두 개의 반대 영역에서 원형 스프라인을 참여하게 만듭니다.파동 생성기의 180도 시계 방향으로 회전 Flexspline 치아는 원형 스프라인에 대한 시계 방향으로 한 치아로 앞당겨집니다.파동 생성자의 각 완전한 시계 방향으로 회전 결과 플렉스 스프라인 원형 스프라인에 대한 원래 위치에서 시계 방향으로 두 개의 치아로 이동
가등식 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대의 입력 회전 속도 (그레이스) | 허용되는 평균 입력 회전 속도 (그레이스) | 반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||

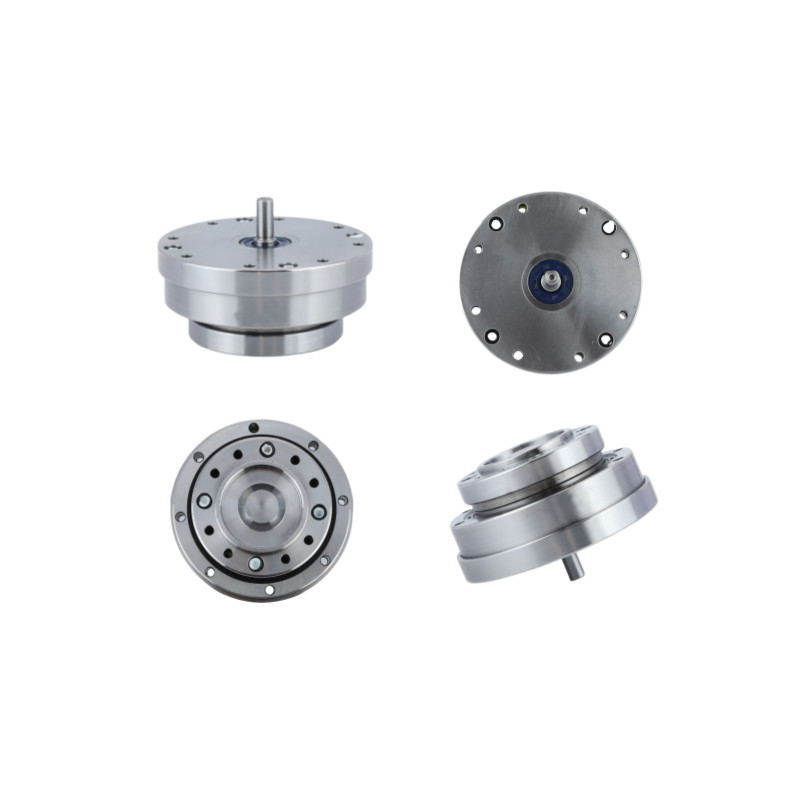

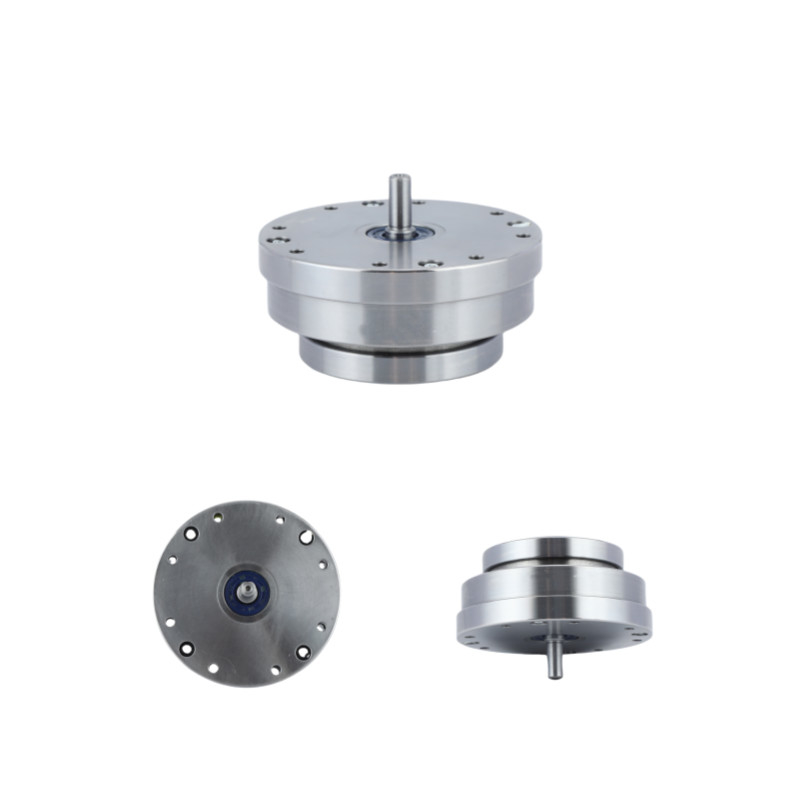

상세한 사진
| LHT - IV 모델 40 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 40 스트레인 웨브 줄기기 | ||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | ||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
4000 r/min | ||
|
최대 입력 속도
|
3000 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
40 | ||
|
무게
|
7kg | ||
| 보증 | 1년 | ||
| 적용 | 가공 기계, 측정, 분석 및 시험 시스템, 로봇 | ||
신청서
|
|
|
| 산업용 로봇 | 의료기기 | 인간동물 로봇 |
|
|
|
| 광학 기계 | 반도체 | 항공공간 |
