원래 장소:
중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
LHT-32-XX-U-IV
제품 설명
하모닉 감소기는 운동 제어와 기계적 전력 전송에 있어서는 독자적인 클래스입니다.
스트레인 웨이브 감소기 기어는 단일 단계의 높은 감소 비율, 제로 역반응 및 전통적인 기어 트레인에 의해 동등 할 수없는 높은 정밀도와 같은 장점을 제공합니다.
스트레인 웨이브 기어링은 금속의 탄력을 사용합니다. 하모닉 리듀서 기어는 세 가지 기본 구성 요소가 있습니다: 웨이브 생성기, 플렉스 스플라인 및 원형 스플라인.
어떻게 작동하는지
플렉스스플라인의 지름은 약간 작고 원형 스플라인보다 이빨이 두 개 더 적습니다.파동 생성자의 타원형 모양은 Flexspline의 치아가 타원형의 주요 축을 가로 질러 두 개의 반대 영역에서 원형 스프라인을 참여하게 만듭니다.파동 생성기의 180도 시계 방향으로 회전 Flexspline 치아는 원형 스프라인에 대한 시계 방향으로 한 치아로 앞당겨집니다.파동 생성자의 각 완전한 시계 방향으로 회전 결과 플렉스 스프라인 원형 스프라인에 대한 원래 위치에서 시계 방향으로 두 개의 치아로 이동
사양
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대의 입력 회전 속도 (그레이스) | 허용되는 평균 입력 회전 속도 (그레이스) | 반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
도면

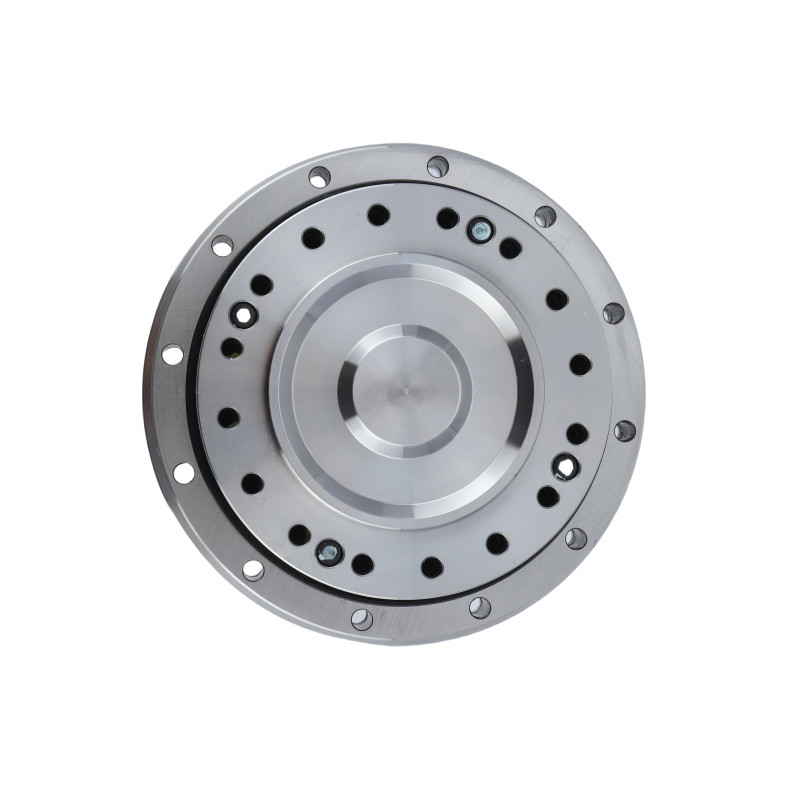

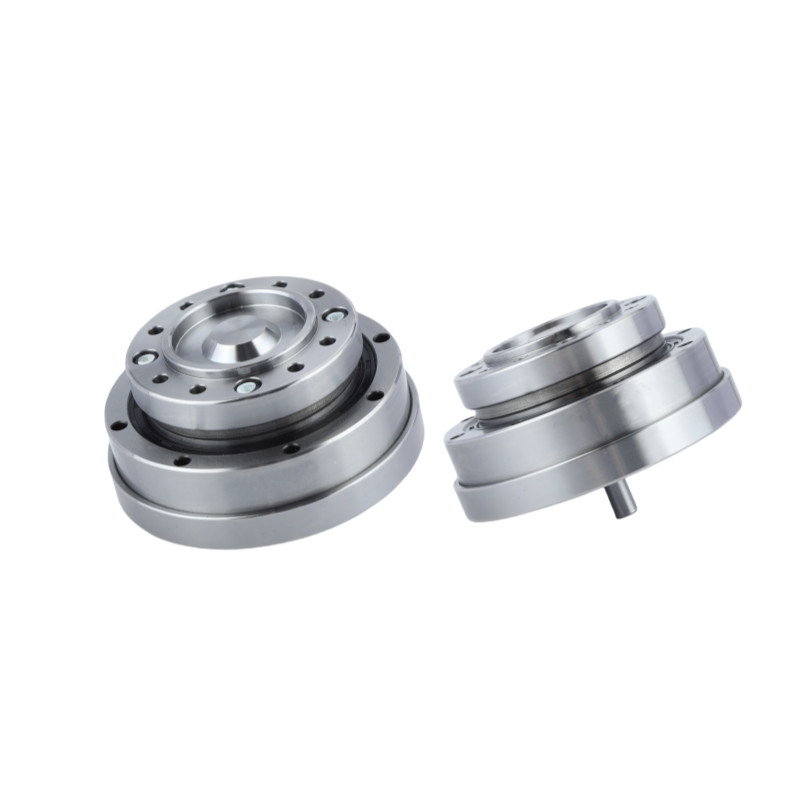

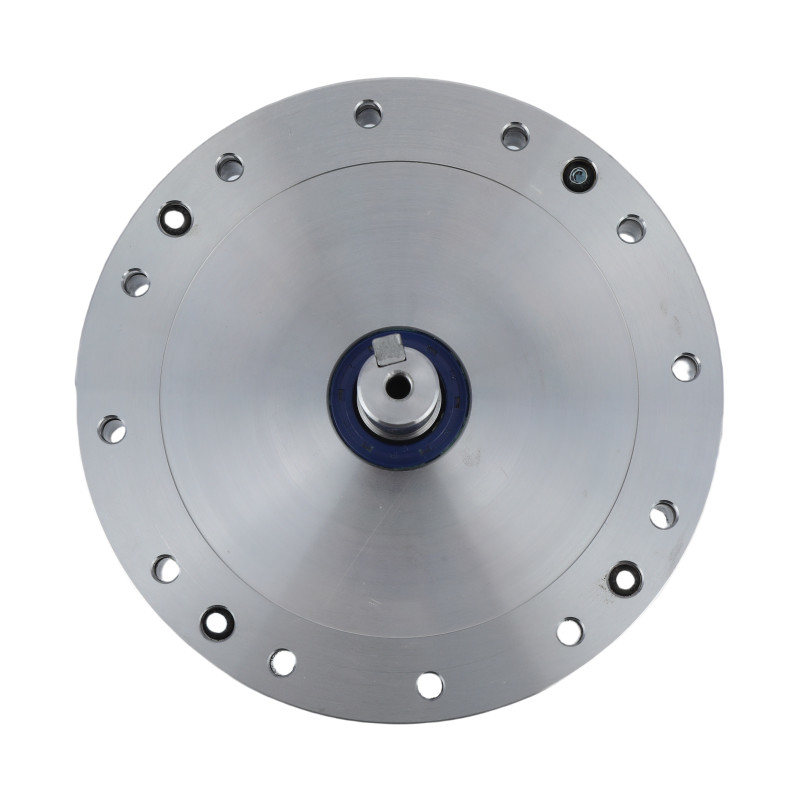

상세한 사진
| LHT - IV 모델 32 하모닉 기어 유닛의 주요 속성 | |||
| 제품 | 모델 32 하모닉 드라이브 | ||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | ||
|
감소율
|
50:1, 80:1, 100:1, 120:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
4800 r/min | ||
|
최대 입력 속도
|
3500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
32 | ||
|
무게
|
4kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| 산업용 로봇 | 인간동물 로봇 | 반도체 |
