우수한 평생 정밀 밀폐 하모닉 드라이브 변속기
제품 설명
스트레인 웨이브 기어링은 금속의 탄력을 사용합니다. 하모닉 리듀서 기어는 세 가지 기본 구성 요소가 있습니다: 웨이브 생성기, 플렉스 스플라인 및 원형 스플라인.
더 복잡한 버전은 일반적으로 전체 길이를 단축하거나 더 작은 지름 내에서 기어 감소를 증가시키기 위해 사용되는 네 번째 구성 요소를 가지고 있지만 여전히 동일한 기본 원칙을 따르고 있습니다.
스트레인 웨이브 감소기 기어는 단일 단계의 높은 감소 비율, 제로 역반응 및 전통적인 기어 트레인에 의해 동등 할 수없는 높은 정밀도와 같은 장점을 제공합니다.
|
구성 요소
1.스트레인 웨이브 기어의 웨이브 제너레이터는 타원형 허브에 장착된 특별히 설계된 얇은 레이스 된 볼 베어링으로 구성됩니다. 2.플렉스스플라인 (Flexspline) 은 용금강으로 만든 얇은 원통형 컵으로, 컵의 열린 끝에 외부 이빨이 있다. 플렉스스플라인 (Flexspline) 은 방사성 적합하지만, 톱션적으로 매우 딱딱하다. 3.원형 스프라인 (Circular Spline) 은 내부 치아가 있는 딱딱한 반지이다. 기어가 조립되면 파동 발생기 엘립스의 주요 축을 가로질러 플렉스 스프라인 (Flexspline) 의 치아를 연결한다. |
가등식 매개 변수 표
| 모델 | 감소율 | 입력 2000r/min에서 명함 토크 | 시작 및 정지 시 허용되는 최고 모멘트 | 평균 로드 토크의 허용 최대 값 | 허용되는 최대 순간 토크 | 허용되는 최대의 입력 회전 속도 (그레이스) | 허용되는 평균 입력 회전 속도 (그레이스) | 반발 | 무게 | 설계 기간 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | 아크 세크 | 1kg | 1시간 | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

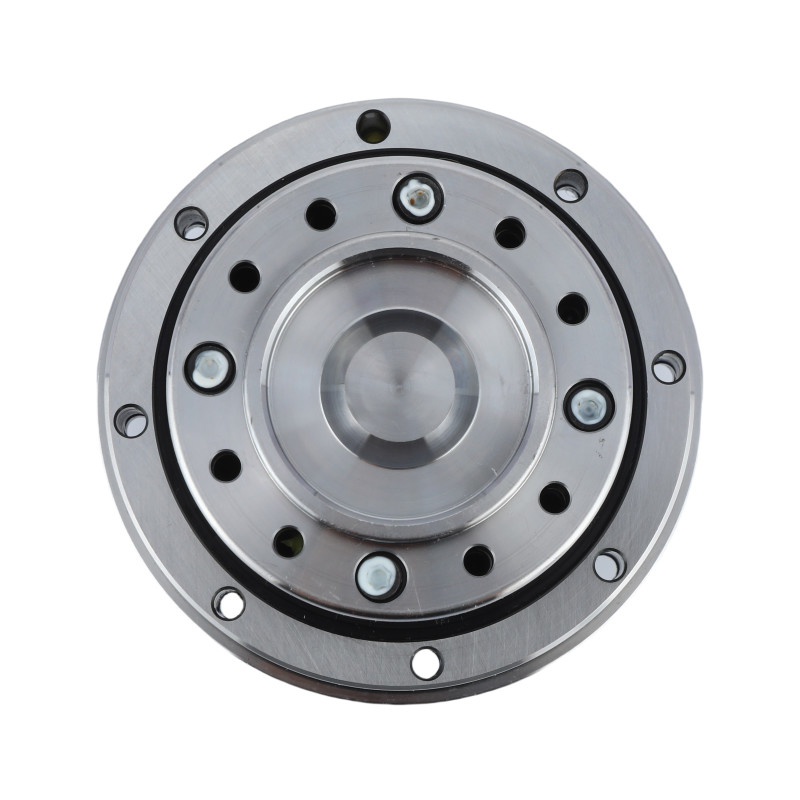

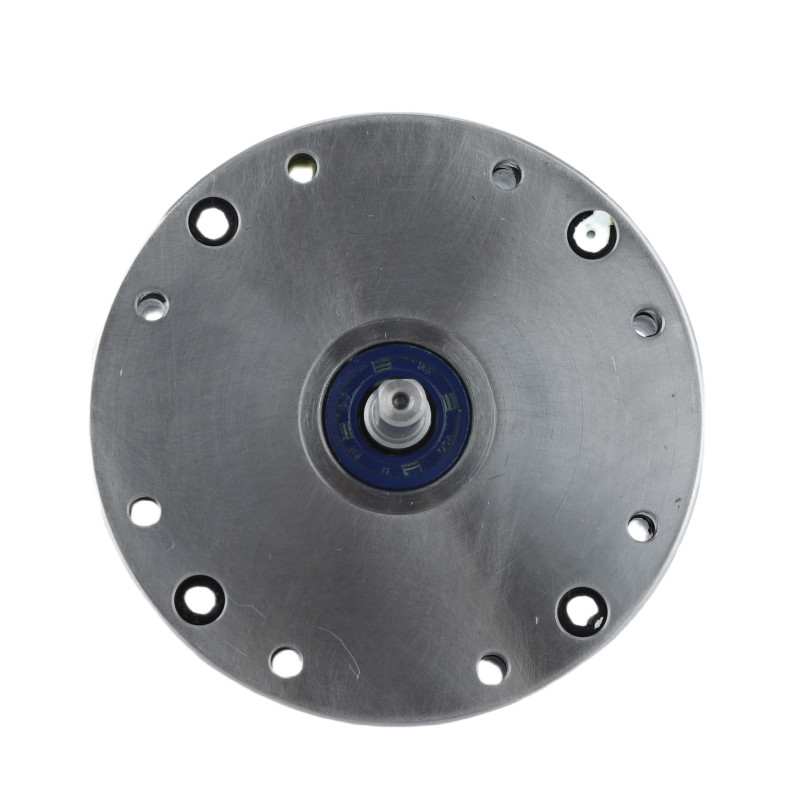

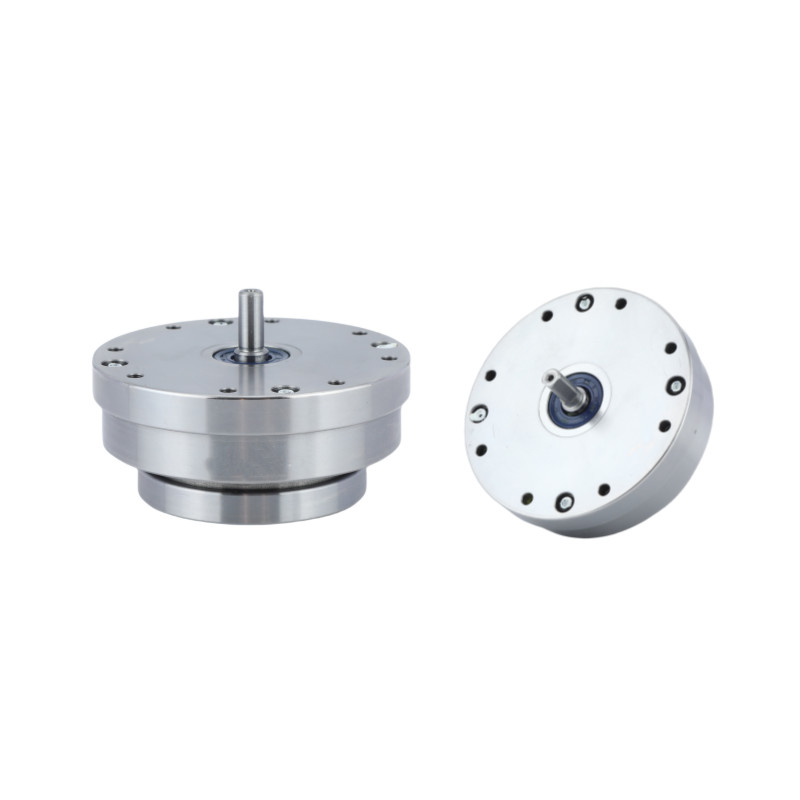

상세한 사진
| LHT - IV 모델 20 하모닉 기어 단위의 주요 속성 | |||
| 제품 | 모델 20 하모닉 드라이브 | ||
|
구성 요소
|
파동 생성기, 플렉스 스프라인, 원형 스프라인 | ||
|
감소율
|
50:1, 80:1, 100:1, 120:1, 160:1 | ||
|
반발
|
20 아크 세컨트 미만 | ||
|
평균 입력 속도
|
6500 r/min | ||
|
최대 입력 속도
|
3500 r/min | ||
|
설계된 생명
|
15000시간 | ||
|
모델
|
20 | ||
|
무게
|
1.29kg | ||
| 보증 | 1년 | ||
신청서
|
|
|
| 산업용 로봇 | 의료기기 | 인간동물 로봇 |
|
|
|
| 광학 기계 | 항공공간 | 제조 시스템 |
