원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
RV-N

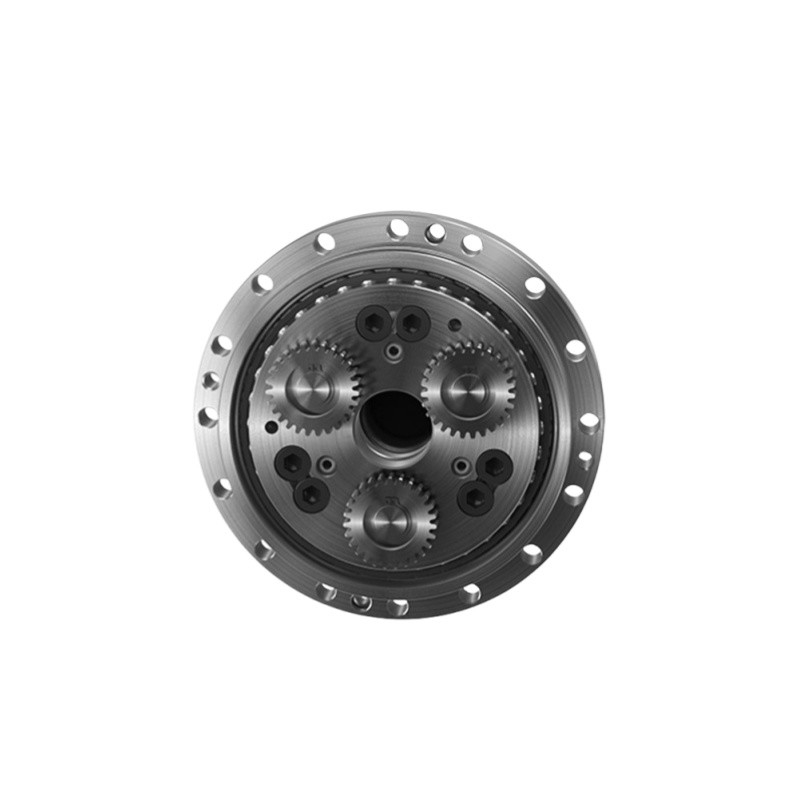

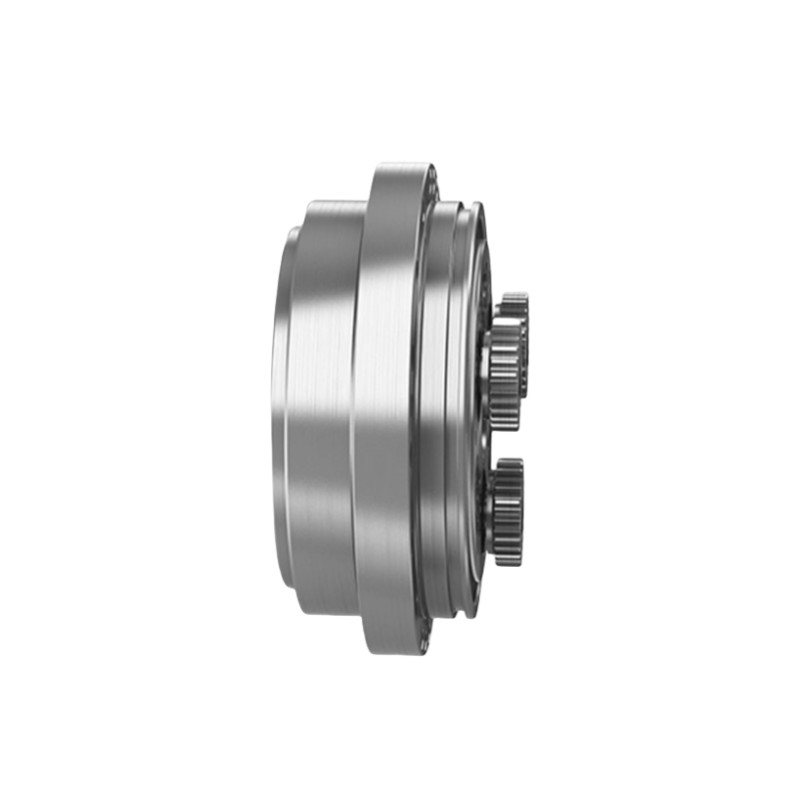

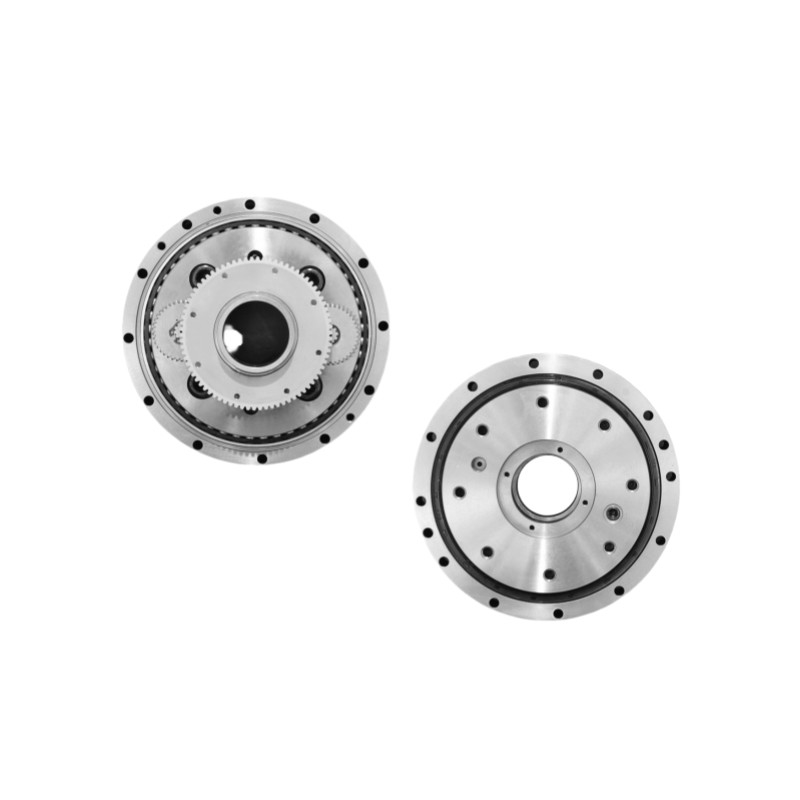

높은 정밀도, 콤팩트 크기와 우수한 토크 전송 능력으로 알려져 있습니다.
RV 감소기는 큰 토크를 가진 로봇의 다리, 허리 및 팔꿈치의 세 관절에 사용되며 큰 부하를 가진 산업 로봇은 첫 번째, 두 번째 및 세 번째 축에 RV를 사용합니다.
의 적용N시리즈 RV 감소기
로봇:로봇 관절과 팔에서 부드럽고 정확한 움직임 제어에 사용됩니다.
자동화:정밀 기계 및 위치 및 작동을 위한 자동화 시스템에서 사용된다.
항공우주:신뢰성 있고 정확한 작동을 요구하는 위성 위치 시스템 및 메커니즘에 적용됩니다.
사양
RV - N 시리즈의 매개 변수 표
| 모델 | 표준 비율 | 가속 모터크 | 정규 출력 속도 | 설계 기간 | 허용되는 가속도/ 느림 토크 |
허용되는 순간적 최대 토크 |
반발 | 움직임을 잃었다 | 허용되는 굽기 토크 | 허용되는 순간적 최대 굽는 토크 |
허용되는 방사선 부하 | 무게 |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min) | (arc.min) | (Nm) | (Nm) | (N) | (kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
주요 특성
| RV - N 시리즈 컴팩트 RV 감소 기어의 주요 특성 | |||
| 제품 | 홀 셰프트 RV 감소기 | ||
|
소재
|
강철, 알루미늄 | ||
|
톱션 경직성
|
421 ~ 24500 Nm/arc.min | ||
| 정규 출력 속도 | 15 r/min | ||
|
반발
|
맥스 1 아크 분 |
||
|
순간 최대 허용 토크
|
1225 ~ 24500 Nm | ||
|
모델
|
BX25N BX42N BX80N BX100 BX125N BX160N BX500N |
||
|
무게
|
30.8~57.2kg | ||
| 설계 기간 | 6000시간 | ||
| 적용 | 로봇, CNC 가공, 자동화 제조 시스템 | ||
| 특징 | 높은 토크 용량, 최소한의 반작용, 내구성 성능 | ||
| 보증 | 1년 | ||
적용
