원래 장소:
진주, 중국
브랜드 이름:
Giant Precision
인증:
ISO9001
모델 번호:
RV-C
RV 감소기는 전통적인 사이클로이드 기어박스 및 행성 기어박스에서 개발 된 새로운 전송 메커니즘입니다. 그것은 컴팩트 구조, 큰 변속기, 긴 서비스 수명,안정적인 정확성 및 높은 효율성그것은 광범위하게 관절 산업 로봇에 사용되었습니다. 산업 로봇의 세르보 모터의 힘은 환기의 입력 샤프트의 기어 박스를 통해 전송됩니다.그래서 출력 샤프트의 큰 기어 가속의 목적을 달성하기 위해 연결됩니다큰 것과 작은 기어의 전송 비율은 또한 전송 비율입니다.
주요 특징
Sp제정s
 |
사양 | 출력 토크 kgf-m ((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120(1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
RV - C 시리즈의 매개 변수 표
| 모델 |
톱션 경직성 Nm/arc.min |
차원 (mm) | 허용되는 굽기 토크 (Nm) |
허용되는 추진량 (N) |
톱션 경직성 | 반발/실패 | ||
| a | b | Nm/arc.min | arc.min | 회전속도의 결정 (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ±294 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±147 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±588 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±941 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

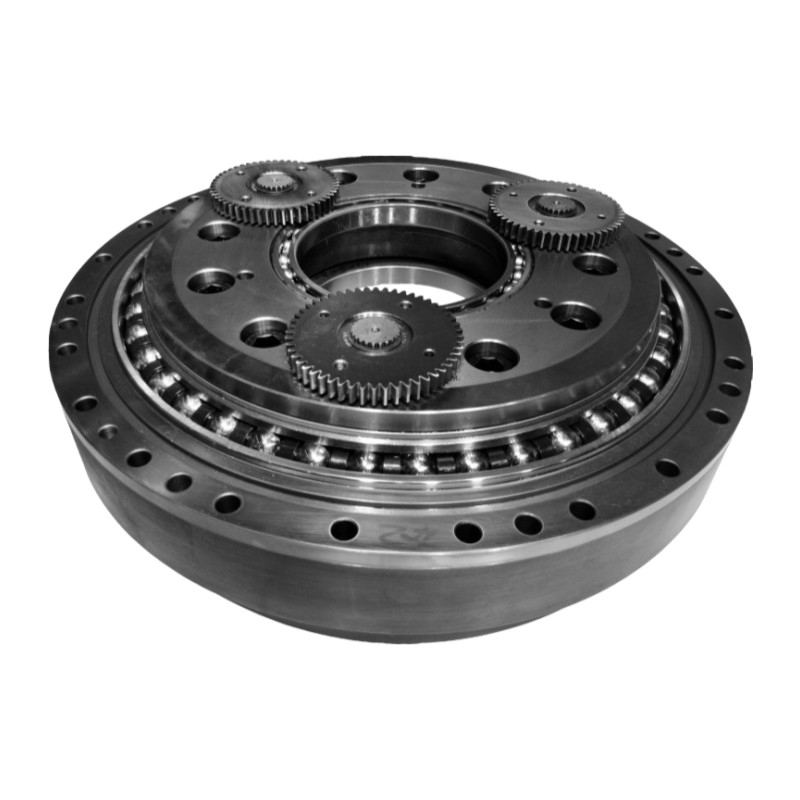

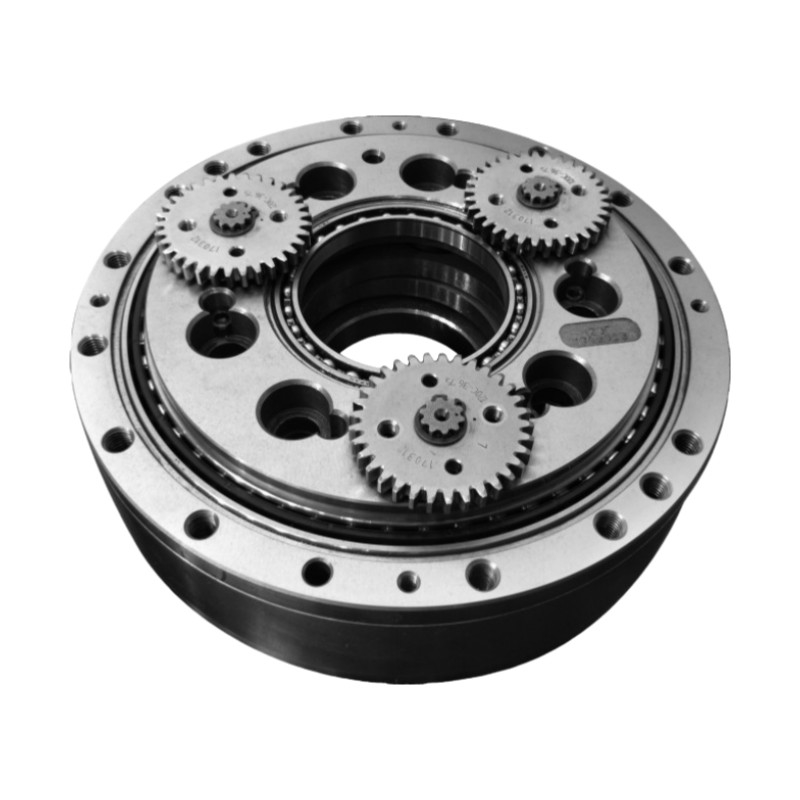

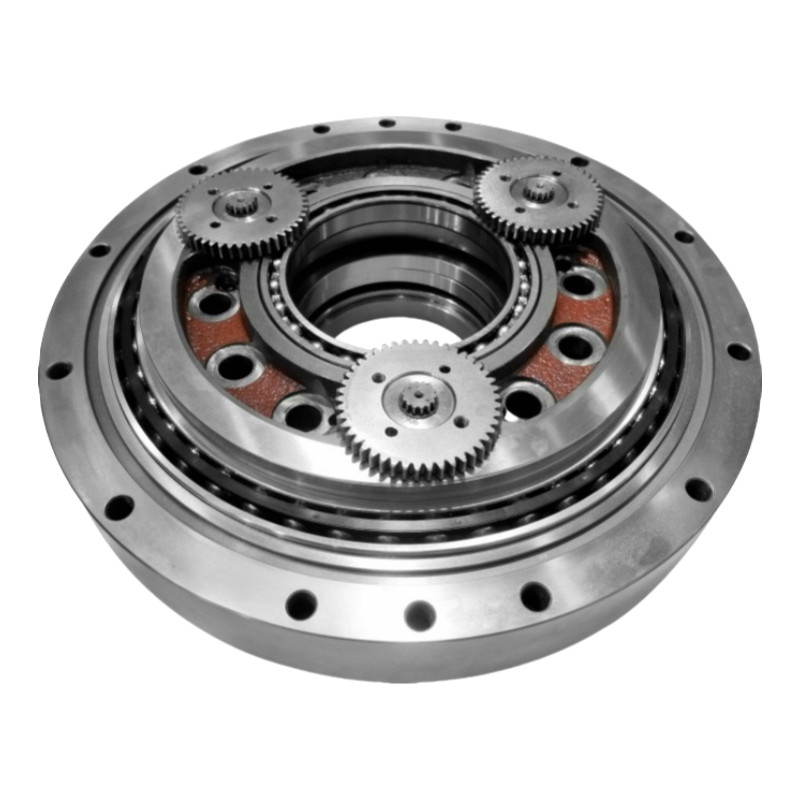

상세한 사진
| RV의 주요 특성 - C 시리즈 홀로 샤프트 RV 감소기 | |||
| 제품 | 홀 셰프트 RV 감소기 | ||
|
소재
|
강철, 알루미늄 | ||
|
톱션 경직성
|
421 ~ 24500 Nm/arc.min | ||
| 출력 속도 (r/min) | 5 ~ 60 | ||
|
반발
|
맥스 1 아크 분 |
||
|
순간 최대 허용 토크
|
1372 ~ 78400 Nm | ||
|
최대 허용 출력 회전 속도
|
80 r/min | ||
|
모델
|
BX10C BX27C BX50C BX100 BX120C BX200C BX320C BX500C |
||
|
무게
|
4.6~154kg | ||
| 보증 | 1년 | ||
적용
